Trzpień frezarski do głowic nasadzanych SK40 22mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

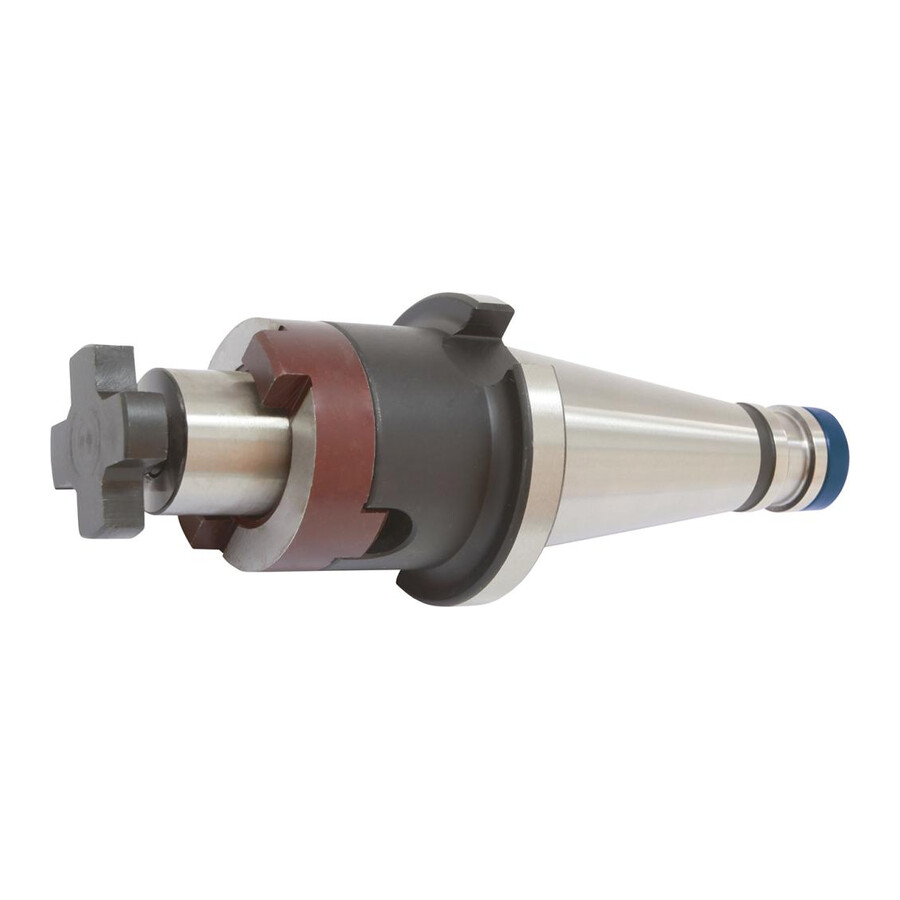

Trzpień frezarski uniwersalny do głowic nasadzanych SK40-22 Fortis
Profesjonalny trzpień do nasadzania głowic frezarskich przeznaczony do precyzyjnego mocowania narzędzi z rowkiem poprzecznym w obrabiarkach wyposażonych w stożek SK 40. Sprawdza się w zakładach obróbki skrawaniem, narzędziowniach oraz działach utrzymania ruchu, gdzie wymagana jest stabilność mocowania i powtarzalność procesu.
Cechy i korzyści
- Wykonanie według DIN 2080 kształt A – łatwa integracja z istniejącymi systemami mocowania i kompatybilność z typowymi wrzecionami obrabiarek.
- Stożek według DIN 254 z tolerancją AT3 – pewne osadzenie w gnieździe wrzeciona, co przekłada się na redukcję drgań i zwiększenie trwałości narzędzi skrawających.
- Hartowana powierzchnia robocza – twardość 58 ± 2 HRC oraz określona głębokość hartowania ograniczają zużycie i zapewniają dłuższy okres eksploatacji przy intensywnej pracy.
- Wysoka dokładność powierzchni stożka (Ra < 0,003–0,005 mm) – precyzyjne prowadzenie narzędzia, co sprzyja uzyskaniu powtarzalnej jakości obróbki.
- Niewielkie bicie promieniowe (≤ 0,005 mm) – zmniejszenie ryzyka drgań narzędzia i poprawa dokładności wymiarowej oraz jakości powierzchni obrabianej.
- Wyważenie G 6,3 dla 15000 min-1 – możliwość bezpiecznej pracy przy wysokich prędkościach obrotowych, co skraca czasy cyklu i zwiększa wydajność produkcji.
Zastosowanie
Trzpień przeznaczony jest do mocowania głowic nasadzanych z rowkiem poprzecznym według DIN 1880 w obrabiarkach wyposażonych w wrzeciona z gniazdem SK 40. Stosowany w frezarkach konwencjonalnych i numerycznych w procesach frezowania powierzchni płaskich i kształtowych. Odpowiedni dla zakładów produkcyjnych, narzędziowni oraz warsztatów utrzymania ruchu, gdzie istotna jest stabilność mocowania i powtarzalne parametry obróbki przy dużych prędkościach.
Specyfikacja techniczna
- Norma wykonania: DIN 2080 kształt A
- Materiał: stopowa stal do nawęglania
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Stożek: SK 40
- Norma stożka: DIN 254
- Tolerancja kąta stożka: AT3
- Dokładność powierzchni stożka: Ra < 0,003 do 0,005 mm
- Bicie promieniowe: ≤ 0,005 mm
- Klasa wyważenia: G 6,3 dla 15000 min-1
- Przeznaczenie: do mocowania narzędzi z rowkiem poprzecznym wg DIN 1880
- Długość trzpienia: 19 mm
- Średnica trzpienia: 22 mm
- Długość wysięgu: 52 mm
- Średnica odsadzenia: 40 mm
Zawartość zestawu
- Trzpień frezarski uniwersalny do głowic nasadzanych
- Śruba dociągająca
- Pierścień zabierakowy
- Wpust pasowany
Najczęściej zadawane pytania
Do jakich głowic pasuje ten trzpień frezarski SK40-22?
Trzpień przeznaczony jest do mocowania głowic nasadzanych z rowkiem poprzecznym wykonanych zgodnie z DIN 1880, montowanych w oprawkach typu SK 40.
Czy trzpień jest odpowiedni do pracy przy wysokich obrotach?
Tak, klasa wyważenia G 6,3 dla 15000 min-1 pozwala na stosowanie trzpienia przy wysokich prędkościach obrotowych zgodnie z tą wartością.
Co jest dołączone do trzpienia frezarskiego przy dostawie?
W komplecie znajdują się: trzpień frezarski uniwersalny do głowic nasadzanych, śruba dociągająca, pierścień zabierakowy oraz wpust pasowany.
Jakie są wymiary części roboczej trzpienia?
Długość trzpienia wynosi 19 mm, średnica trzpienia 22 mm, długość wysięgu 52 mm, a średnica odsadzenia 40 mm.
Dane techniczne
| Średnica trzpienia [mm] | 22 |
| Długość wysięgu [mm] | 52 |
| Długość wysięgu [mm] | 52 |
| Średnica odsadzenia [mm] | 40 |
| Długość trzpienia [mm] | 19 |
| Stożek | SK 40 |
