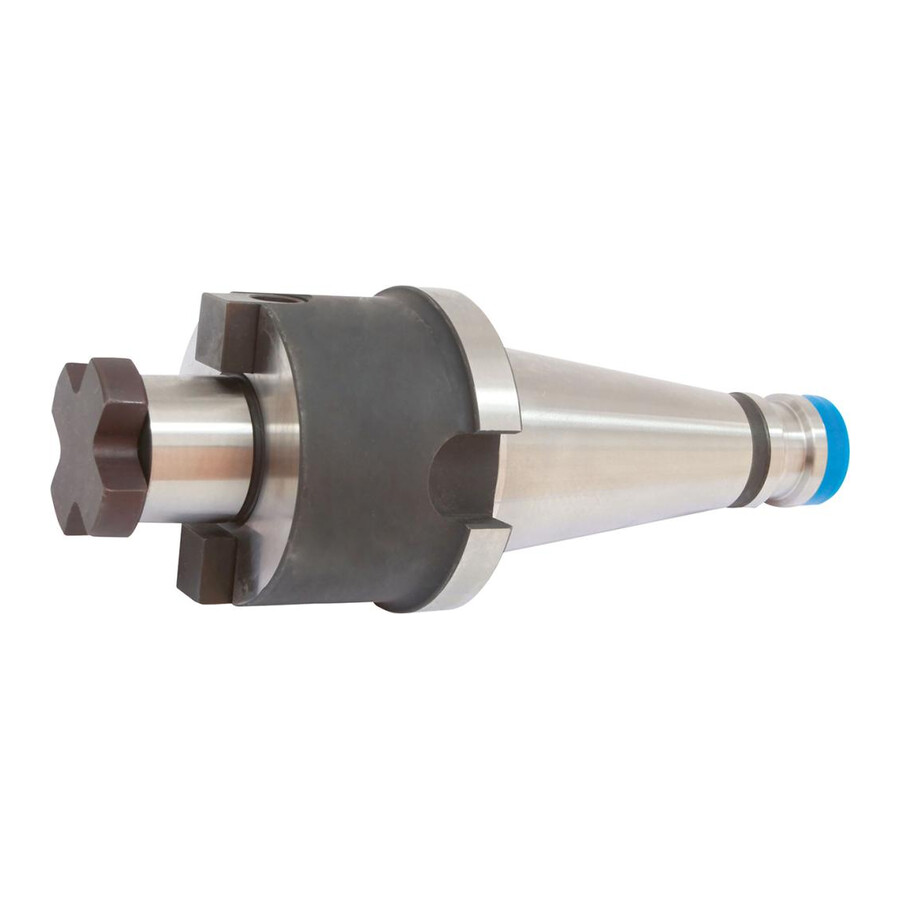

Trzpień frezarski do głowic nasadzanych SK40 22mm Fortis

Trzpień frezarski do głowic nasadzanych SK 40-22 Fortis

Precyzyjny trzpień do mocowania głowic frezarskich nasadzanych w oprawce SK 40, przeznaczony do zastosowań produkcyjnych i narzędziowni wymagających stabilnego prowadzenia narzędzia skrawającego. Rozwiązanie dla zakładów obróbki skrawaniem, które oczekują powtarzalności wymiarowej i niezawodnego mocowania głowic.

Cechy i korzyści

• Wykonanie wg DIN 2080 kształt A – łatwa integracja z istniejącym parkiem maszynowym i kompatybilność z uchwytami zgodnymi z tą normą.
• Stopowa stal do nawęglania – zwiększona trwałość trzpienia i odporność na zużycie w warunkach intensywnej eksploatacji.
• Precyzyjnie obrobione powierzchnie robocze – stabilne osadzenie głowicy frezarskiej, co przekłada się na lepszą jakość powierzchni obrabianej.
• Twardość po hartowaniu 58 ± 2 HRC – ograniczenie odkształceń i wydłużenie żywotności w warunkach obciążeń dynamicznych.
• Bicie promieniowe ≤ 0,005 mm – poprawa dokładności obróbki oraz mniejsze ryzyko wibracji i nierównomiernego zużycia narzędzia.
• Klasa wyważenia G 6,3 przy 15000 min-1 – bezpieczna praca przy wysokich prędkościach obrotowych i redukcja obciążeń wrzeciona.
• Do narzędzi z rowkiem poprzecznym DIN 1880 – pewne mocowanie standardowych głowic nasadzanych stosowanych w frezowaniu czołowym.

Zastosowanie

Trzpień przeznaczony jest do mocowania głowic frezarskich nasadzanych z rowkiem poprzecznym zgodnie z DIN 1880 w uchwytach SK 40. Stosowany w obróbce skrawaniem na frezarkach i centrach obróbczych, w szczególności w zakładach mechanicznych, narzędziowniach, działach utrzymania ruchu oraz produkcji seryjnej i małoseryjnej wymagającej stabilnej i powtarzalnej obróbki czołowej.

Specyfikacja techniczna

• Norma: DIN 2080 kształt A
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra < 1 µm
• Bicie promieniowe: ≤ 0,005 mm
• Klasa wyważenia: G 6,3 przy 15000 min-1
• Przeznaczenie: do mocowania narzędzi z rowkiem poprzecznym wg DIN 1880
• Średnica trzpienia: 48 mm
• Uchwyt: SK 40
• A: 30 mm
• L1: 19 mm
• Rodzaj stożka: SK 40
• d: 22 mm

Zawartość zestawu

• Trzpień frezarski uniwersalny do głowic nasadzanych
• Śruba dociągająca
