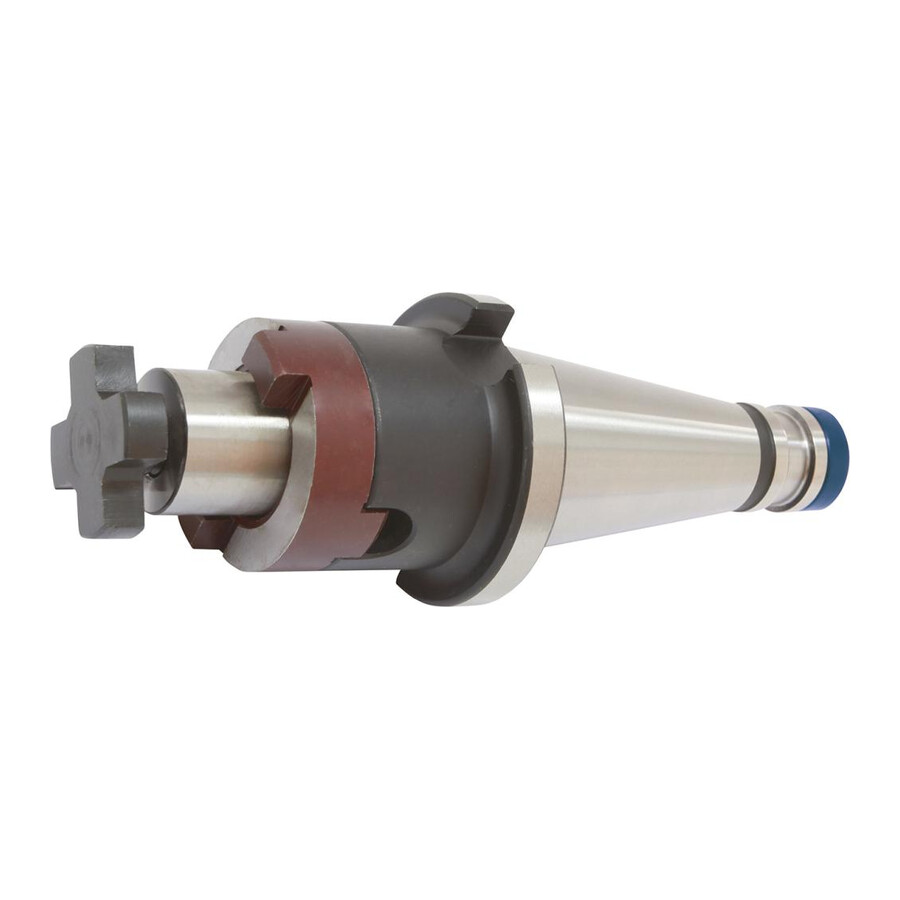

Trzpień frezarski do głowic nasadzanych SK40 32mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Trzpień frezarski uniwersalny do głowic nasadzanych SK40-32 Fortis
Precyzyjny trzpień do mocowania głowic nasadzanych w oprawkach SK40, przeznaczony do pracy w centrach obróbczych i frezarkach wymagających stabilnego mocowania narzędzi. Sprawdza się w zastosowaniach produkcyjnych oraz narzędziowniach, gdzie liczy się dokładność, powtarzalność i trwałość uchwytu.
Cechy i korzyści
- Wykonanie wg DIN 2080 kształt A – kompatybilność z popularnymi wrzecionami i oprawkami zgodnymi z tą normą, ułatwiająca dobór i wymianę osprzętu.
- Stożek SK40 z tolerancją AT3 – pewne osadzenie w wrzecionie, co przekłada się na mniejsze zużycie narzędzi i stabilną jakość powierzchni obrabianej.
- Twardość 58 ± 2 HRC – wysoka odporność na zużycie gniazd i powierzchni roboczych, co ogranicza konieczność częstej wymiany trzpienia.
- Dokładność powierzchni stożka Ra < 0,003–0,005 mm – wysoka precyzja bicia i powtarzalne ustawienie narzędzia, ważne przy obróbce wymagającej dokładnych tolerancji.
- Bicie promieniowe ≤ 0,005 mm – zredukowane drgania, lepsza jakość obróbki i wydłużona żywotność frezów nasadzanych.
- Klasa wyważenia G 6,3 dla 15000 min-1 – możliwość pracy przy wysokich prędkościach obrotowych bez nadmiernych wibracji, co poprawia stabilność procesu.
- Dostarczany z kompletem mocującym – śruba dociągająca, pierścień zabierakowy i wpust pasowany umożliwiają szybkie wdrożenie do pracy bez potrzeby dokupywania dodatkowych elementów.
Zastosowanie
Trzpień przeznaczony jest do mocowania głowic frezarskich nasadzanych z rowkiem poprzecznym według DIN 1880 w oprawkach SK40 w obrabiarkach skrawających. Stosowany w frezarkach konwencjonalnych i CNC w produkcji seryjnej i jednostkowej, w utrzymaniu ruchu, narzędziowniach oraz warsztatach obróbki metalu wszędzie tam, gdzie wymagane jest precyzyjne i powtarzalne mocowanie głowic frezarskich.
Specyfikacja techniczna
- Norma wykonania: DIN 2080 kształt A
- Materiał: stopowa stal do nawęglania
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Stożek wrzeciona: SK 40
- Stożek wg normy: DIN 254
- Tolerancja kąta stożka: AT3
- Dokładność powierzchni stożka: Ra < 0,003 do 0,005 mm
- Bicie promieniowe: ≤ 0,005 mm
- Klasa wyważenia: G 6,3 dla 15000 min-1
- Przeznaczenie: do mocowania narzędzi z rowkiem poprzecznym wg DIN 1880
- Długość trzpienia: 24 mm
- Średnica trzpienia: 32 mm
- Długość wysięgu: 52 mm
- Średnica odsadzenia: 58 mm
Zawartość zestawu
- Trzpień frezarski uniwersalny do głowic nasadzanych
- Śruba dociągająca
- Pierścień zabierakowy
- Wpust pasowany
Najczęściej zadawane pytania
Do jakich głowic pasuje ten trzpień frezarski SK40-32?
Trzpień przeznaczony jest do mocowania głowic nasadzanych z rowkiem poprzecznym wykonanych według DIN 1880.
Czy trzpień jest wyważony do pracy na wyższych obrotach?
Tak, posiada klasę wyważenia G 6,3 dla prędkości 15000 min-1.
Jakie elementy mocujące są dołączone do trzpienia?
W dostawie znajduje się trzpień wraz ze śrubą dociągającą, pierścieniem zabierakowym i wpustem pasowanym.
Jakie są podstawowe wymiary części roboczej trzpienia?
Trzpień ma średnicę 32 mm, długość trzpienia 24 mm, długość wysięgu 52 mm oraz średnicę odsadzenia 58 mm.
Dane techniczne
| Długość trzpienia [mm] | 24 |
| Stożek | SK 40 |
| Średnica trzpienia [mm] | 32 |
| Długość wysięgu [mm] | 52 |
| Długość wysięgu [mm] | 52 |
| Średnica odsadzenia [mm] | 58 |
