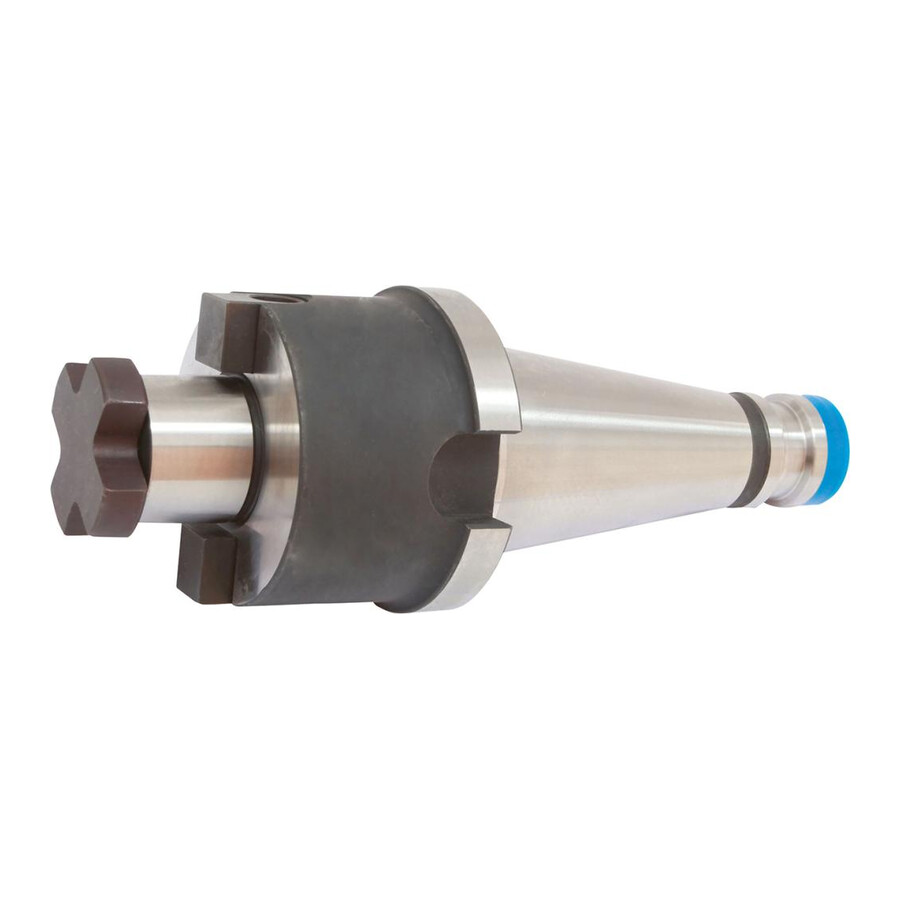

Trzpień frezarski do głowic nasadzanych SK40 32mm Fortis

Trzpień frezarski do głowicy nasadzanej SK 40 d 32 mm Fortis

Precyzyjny trzpień frezarski przeznaczony do mocowania głowic nasadzanych w systemie SK 40, stosowany w centrach obróbczych i frezarkach. Zapewnia stabilne i powtarzalne mocowanie narzędzi z rowkiem poprzecznym, co przekłada się na jakość obróbki i bezpieczeństwo procesu.

Cechy i korzyści

• Wykonanie wg DIN 2080 kształt A – łatwa integracja z istniejącymi oprawkami i maszynami zgodnymi ze standardem przemysłowym.
• Stal stopowa do nawęglania – wysoka trwałość trzpienia, co ogranicza koszty częstych wymian oprawek.
• Precyzyjnie obrobione powierzchnie robocze – stabilne osadzenie głowicy frezarskiej i mniejsze ryzyko bicia podczas obróbki.
• Twardość po hartowaniu 58 ± 2 HRC – odporność na zużycie w warunkach intensywnej eksploatacji.
• Dokładność stożka Ra < 1 µm, tolerancja AT3 – pewne mocowanie w wrzecionie i lepsza powtarzalność wymiarowa detali.
• Bicie promieniowe ≤ 0,005 mm – wysoka precyzja prowadzenia narzędzia, co sprzyja lepszej jakości powierzchni obrabianej.
• Klasa wyważenia G 6,3 przy 15000 min⁻¹ – możliwość pracy przy wysokich obrotach z ograniczoną wibracją układu narzędzie–uchwyt.
• Mocowanie narzędzi z rowkiem poprzecznym DIN 1880 – kompatybilność z typowymi głowicami nasadzanymi stosowanymi w przemyśle.
• Dostawa ze śrubą dociągającą – gotowy do montażu komplet, co skraca czas przygotowania maszyny do pracy.

Zastosowanie

Przeznaczony do mocowania głowic frezarskich nasadzanych z rowkiem poprzecznym według DIN 1880 w uchwycie SK 40. Stosowany w obróbce skrawaniem na frezarkach konwencjonalnych i CNC w zakładach produkcyjnych, narzędziowniach oraz działach utrzymania ruchu, wszędzie tam, gdzie wymagana jest precyzyjna i stabilna oprawka do frezowania.

Specyfikacja techniczna

• Norma wykonania: DIN 2080 kształt A
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra < 1 µm
• Bicie promieniowe: ≤ 0,005 mm
• Klasa wyważenia: G 6,3 przy 15000 min⁻¹
• Typ mocowania narzędzi: z rowkiem poprzecznym wg DIN 1880
• Uchwyt: SK 40
• Stożek (oznaczenie): SK 40
• Średnica trzpienia: 78 mm
• d: 32 mm
• A: 30 mm
• L1: 24 mm
• Wyposażenie: śruba dociągająca

Zawartość zestawu

• Trzpień frezarski do głowic nasadzanych SK 40 d 32 mm
• Śruba dociągająca
