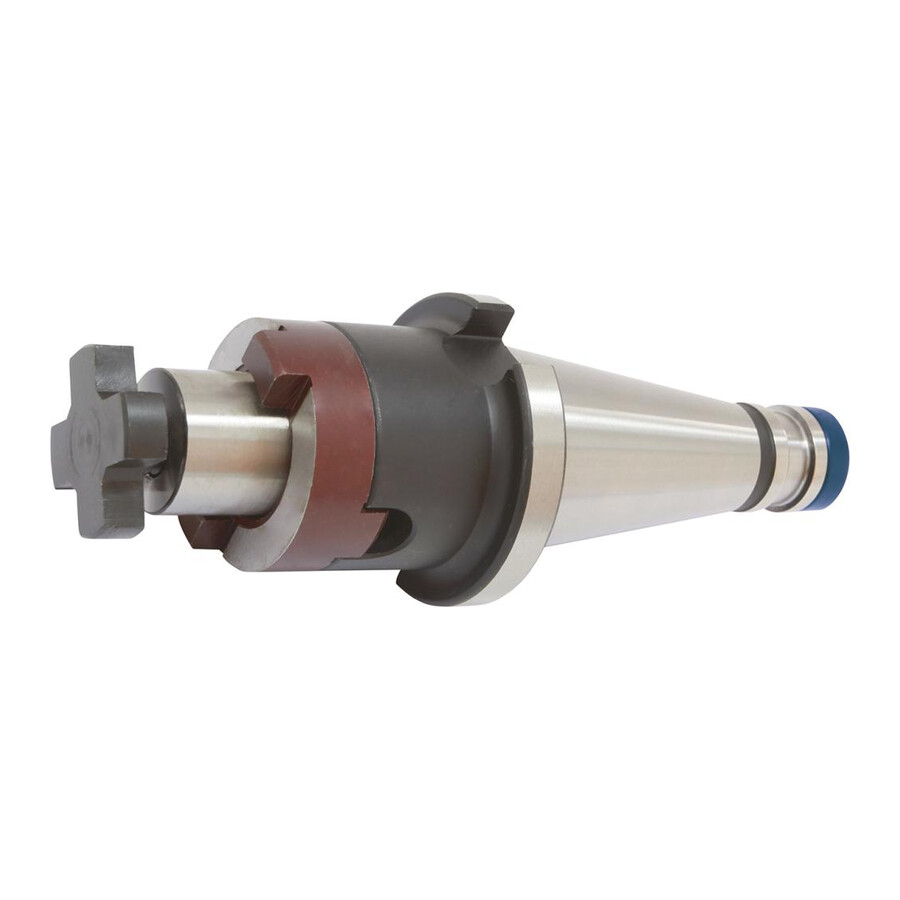

Trzpień frezarski do głowic nasadzanych SK40 40mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Trzpień frezarski uniwersalny do głowic nasadzanych SK40-40 długość trzpienia 27 mm Fortis
Uniwersalny trzpień frezarski przeznaczony do mocowania głowic nasadzanych w oprawce stożkowej typu SK 40. Rozwiązanie skierowane do narzędziowni, działów utrzymania ruchu oraz zakładów obróbki skrawaniem, gdzie wymagana jest powtarzalność mocowania, stabilność procesu i ograniczenie drgań przy frezowaniu.
Cechy i korzyści
- Wykonanie według DIN 2080 kształt A – łatwa integracja z istniejącymi obrabiarkami i systemami mocowania w standardzie DIN.
- Stożek SK 40 zgodny z DIN 254 – pewne osadzenie w wrzecionie, co ogranicza ryzyko poślizgu i poprawia bezpieczeństwo obróbki.
- Twardość po hartowaniu 58 ± 2 HRC – zwiększona odporność na zużycie gniazd i powierzchni stożkowych, co przekłada się na dłuższą żywotność oprawki.
- Tolerancja kąta stożka AT3 – precyzyjne pasowanie stożka redukuje bicie narzędzia i poprawia jakość powierzchni obrabianej.
- Bicie promieniowe ≤ 0,005 mm – większa dokładność wymiarowa i lepsza chropowatość obrabianych detali, szczególnie przy frezowaniu wykańczającym.
- Klasa wyważenia G 6,3 dla 15000 min-1 – stabilna praca przy podwyższonych prędkościach obrotowych, co umożliwia zwiększenie wydajności obrabiarki.
- Mocowanie narzędzi z rowkiem poprzecznym DIN 1880 – kompatybilność z szeroką gamą głowic nasadzanych, co ułatwia standaryzację wyposażenia.
Zastosowanie
Trzpień znajduje zastosowanie w frezarkach konwencjonalnych i CNC z wrzecionem w standardzie SK 40, przy mocowaniu głowic nasadzanych z rowkiem poprzecznym według DIN 1880. Sprawdza się w obróbce zgrubnej i wykańczającej w narzędziowniach, zakładach produkcyjnych oraz warsztatach remontowych, wszędzie tam, gdzie wymagana jest powtarzalność pozycjonowania narzędzia i ograniczenie drgań przy frezowaniu czołowym i walcowo-czołowym.
Specyfikacja techniczna
- Norma wykonania: DIN 2080 kształt A
- Materiał: stopowa stal do nawęglania
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Stożek: SK 40
- Stożek – norma: DIN 254
- Tolerancja kąta stożka: AT3
- Dokładność powierzchni stożka: Ra < 0,003 do 0,005 mm
- Bicie promieniowe: ≤ 0,005 mm
- Klasa wyważenia: G 6,3 dla 15000 min-1
- Mocowanie narzędzi: z rowkiem poprzecznym według DIN 1880
- Długość trzpienia: 27 mm
- Średnica trzpienia: 40 mm
- Długość wysięgu: 52 mm
- Średnica odsadzenia: 70 mm
Zawartość zestawu
- Trzpień frezarski uniwersalny do głowic nasadzanych
- Śruba dociągająca
- Pierścień zabierakowy
- Wpust pasowany
Najczęściej zadawane pytania
Do jakich głowic pasuje ten trzpień frezarski SK 40?
Trzpień przeznaczony jest do mocowania głowic nasadzanych z rowkiem poprzecznym zgodnych z DIN 1880.
Jaka jest klasa wyważenia trzpienia frezarskiego SK40-40?
Produkt ma klasę wyważenia G 6,3 dla prędkości 15000 min-1.
Jakie elementy wchodzą w skład zestawu z trzpieniem frezarskim?
W skład dostawy wchodzą: trzpień frezarski, śruba dociągająca, pierścień zabierakowy oraz wpust pasowany.
Jakie są główne wymiary trzpienia do głowic nasadzanych?
Długość trzpienia wynosi 27 mm, średnica trzpienia 40 mm, długość wysięgu 52 mm, a średnica odsadzenia 70 mm.
Dane techniczne
| Długość wysięgu [mm] | 52 |
| Długość wysięgu [mm] | 52 |
| Średnica odsadzenia [mm] | 70 |
| Długość trzpienia [mm] | 27 |
| Stożek | SK 40 |
| Średnica trzpienia [mm] | 40 |
