Trzpień frezarski do głowic nasadzanych SK50 16mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

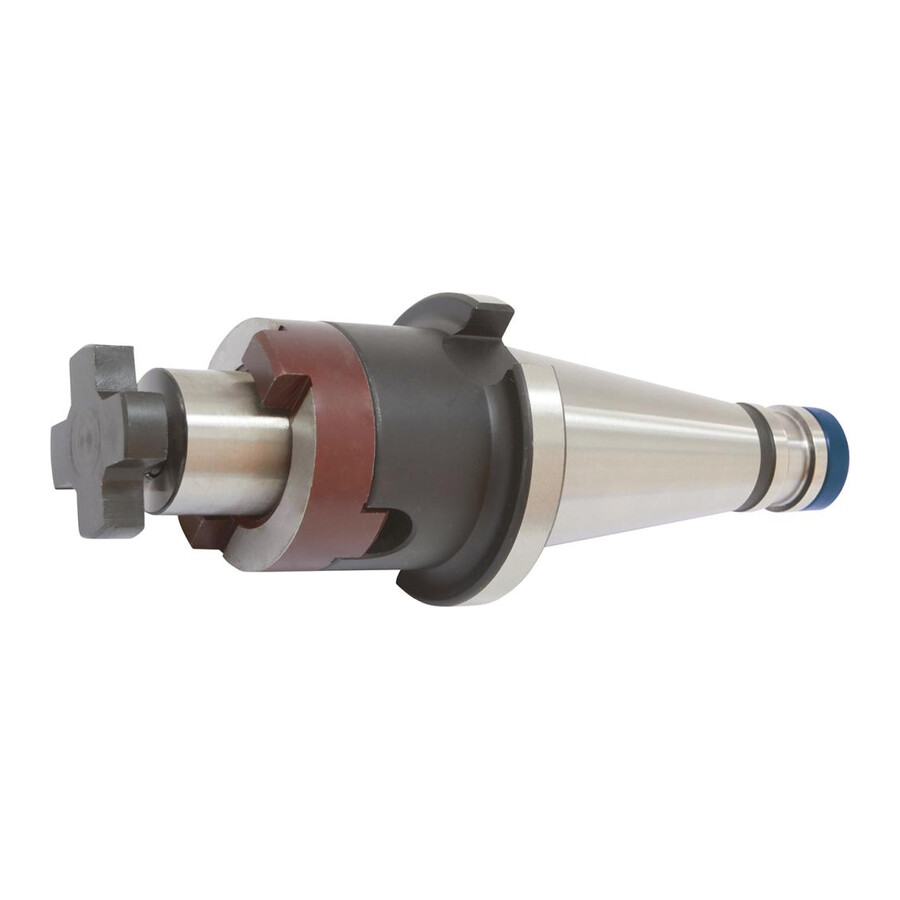

Trzpień frezarski uniwersalny do głowic nasadzanych SK 50 Fortis
Precyzyjny trzpień do mocowania głowic nasadzanych przeznaczony do zastosowań w obróbce skrawaniem na frezarkach i centrach obróbczych ze stożkiem SK 50. Rozwiązanie dedykowane dla narzędziowni, działów utrzymania ruchu i zakładów produkcyjnych wymagających stabilnego mocowania narzędzi frezarskich.
Cechy i korzyści
- Wykonanie według DIN 2080, kształt A – kompatybilność z typowymi oprawkami i wrzecionami, ułatwiająca standaryzację wyposażenia parku maszynowego.
- Stożek SK 50 z tolerancją AT3 – pewne, powtarzalne osadzenie w wrzecionie, co wspiera utrzymanie dokładności wymiarowej detali.
- Twardość 58 ± 2 HRC i hartowanie do głębokości min. 0,5 mm – zwiększona odporność na zużycie w strefie roboczej, co ogranicza konieczność częstej wymiany oprawek.
- Dokładność powierzchni stożka Ra < 0,003–0,005 mm – stabilne mocowanie głowic frezarskich, co pomaga redukować drgania i poprawia jakość obróbki.
- Bicie promieniowe ≤ 0,005 mm – lepsza dokładność konturu i chropowatości powierzchni, co zmniejsza potrzebę dodatkowej obróbki wykańczającej.
- Klasa wyważenia G 6,3 dla 15000 min-1 – możliwość pracy przy wysokich prędkościach obrotowych, co pozwala skracać czasy cykli obróbczych.
Zastosowanie
Przeznaczony do mocowania głowic nasadzanych z rowkiem poprzecznym zgodnie z DIN 1880 na frezarkach i centrach obróbczych wyposażonych w stożek SK 50. Sprawdza się w obróbce zgrubnej i półwykańczającej w zakładach produkcyjnych, narzędziowniach, warsztatach remontowych oraz w działach utrzymania ruchu, gdzie wymagana jest powtarzalność mocowania narzędzi i stabilność procesu frezowania.
Specyfikacja techniczna
- Norma wykonania: DIN 2080, kształt A
- Materiał: stopowa stal do nawęglania
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Stożek: SK 50
- Stożek – norma: DIN 254
- Tolerancja kąta stożka: AT3
- Dokładność powierzchni stożka: Ra < 0,003 do 0,005 mm
- Bicie promieniowe: ≤ 0,005 mm
- Klasa wyważenia: G 6,3 dla 15000 min-1
- Przeznaczenie: do narzędzi z rowkiem poprzecznym wg DIN 1880
- Długość trzpienia: 17 mm
- Średnica trzpienia: 16 mm
- Długość wysięgu: 55 mm
- Średnica odsadzenia: 32 mm
Zawartość zestawu
- Trzpień frezarski uniwersalny do głowic nasadzanych
- Śruba dociągająca
- Pierścień zabierakowy
- Wpust pasowany
Najczęściej zadawane pytania
Do jakich głowic frezarskich można stosować ten trzpień frezarski SK 50?
Trzpień jest przeznaczony do mocowania narzędzi z rowkiem poprzecznym według DIN 1880, czyli do głowic nasadzanych przystosowanych do tego standardu.
Jakie elementy są dołączone do trzpienia frezarskiego uniwersalnego?
W dostawie znajduje się trzpień frezarski uniwersalny do głowic nasadzanych wraz ze śrubą dociągającą, pierścieniem zabierakowym i wpustem pasowanym.
Jaka jest klasa wyważenia i maksymalna prędkość obrotowa trzpienia?
Trzpień posiada klasę wyważenia G 6,3 dla prędkości 15000 min-1.
Jakie są główne wymiary trzpienia frezarskiego Fortis?
Długość trzpienia wynosi 17 mm, średnica trzpienia 16 mm, długość wysięgu 55 mm, a średnica odsadzenia 32 mm.
Dane techniczne
| Długość wysięgu [mm] | 55 |
| Długość wysięgu [mm] | 55 |
| Średnica odsadzenia [mm] | 32 |
| Długość trzpienia [mm] | 17 |
| Stożek | SK 50 |
| Średnica trzpienia [mm] | 16 |
