Trzpień frezarski do głowic nasadzanych SK50 22mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

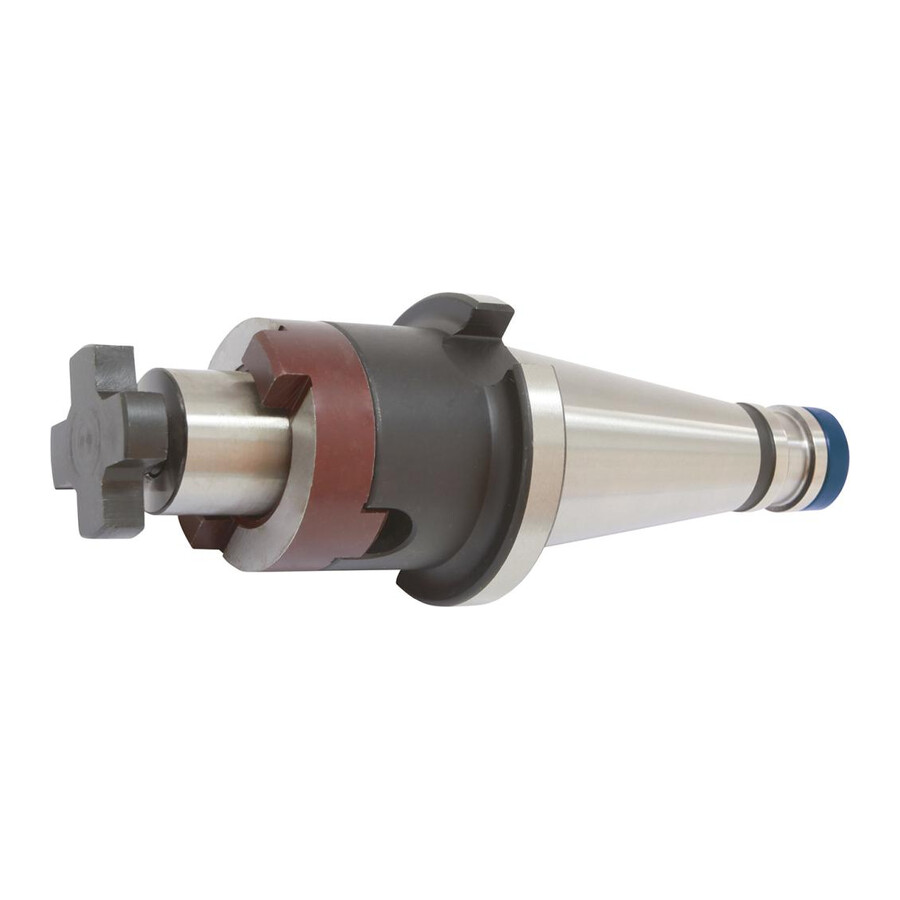

Trzpień frezarski uniwersalny do głowic nasadzanych SK50‑22 Fortis
Precyzyjny trzpień do frezarek przeznaczony do mocowania głowic nasadzanych z rowkiem poprzecznym, zapewniający stabilne połączenie wrzeciona z narzędziem skrawającym. Rozwiązanie adresowane do narzędziowni, działów utrzymania ruchu oraz producentów korzystających z oprawek typu SK 50.
Cechy i korzyści
- Wykonanie według DIN 2080 kształt A – łatwa integracja z istniejącymi parkami maszynowymi i powtarzalne mocowanie oprawek.
- Stożek DIN 254 z tolerancją AT3 – pewne, sztywne osadzenie w wrzecionie, co przekłada się na stabilność procesu obróbki.
- Hartowana warstwa robocza 58 ± 2 HRC – zwiększona odporność na zużycie, a tym samym dłuższy czas eksploatacji trzpienia w warunkach produkcyjnych.
- Bicie promieniowe ≤ 0,005 mm – wysoka dokładność pozycjonowania głowicy frezarskiej, co umożliwia uzyskiwanie lepszej jakości powierzchni.
- Klasa wyważenia G 6,3 dla 15000 min⁻¹ – możliwość stabilnej pracy przy podwyższonych prędkościach obrotowych bez nadmiernych drgań.
- Dostawa z kompletem elementów mocujących – śruba dociągająca, pierścień zabierakowy i wpust pasowany ograniczają potrzebę dokupowania akcesoriów i skracają czas przygotowania narzędzia.
Zastosowanie
Przeznaczony do mocowania głowic frezarskich nasadzanych z rowkiem poprzecznym zgodnie z DIN 1880 na wrzecionach z oprawką stożkową SK 50. Stosowany w centrach obróbczych i frezarkach w obróbce zgrubnej oraz wykańczającej, w narzędziowniach, zakładach produkcyjnych, warsztatach mechanicznych oraz działach utrzymania ruchu przy obróbce detali wymagających stabilnego mocowania głowicy.
Specyfikacja techniczna
- Długość trzpienia: 19 mm
- Średnica trzpienia: 22 mm
- Stożek: SK 50
- Długość wysięgu: 55 mm
- Średnica odsadzenia: 40 mm
- Norma wykonania: DIN 2080 kształt A
- Materiał: stopowa stal do nawęglania
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Stożek: DIN 254
- Tolerancja kąta stożka: AT3
- Dokładność powierzchni stożka: Ra < 0,003 do 0,005 mm
- Bicie promieniowe: ≤ 0,005 mm
- Klasa wyważenia: G 6,3 dla 15000 min⁻1
- Przeznaczenie: do mocowania narzędzi z rowkiem poprzecznym według DIN 1880
Zawartość zestawu
- Trzpień frezarski uniwersalny do głowic nasadzanych
- Śruba dociągająca
- Pierścień zabierakowy
- Wpust pasowany
Najczęściej zadawane pytania
Do jakich głowic frezarskich pasuje ten trzpień frezarski SK 50?
Trzpień jest przeznaczony do mocowania głowic nasadzanych z rowkiem poprzecznym według DIN 1880.
Czy trzpień jest dostarczany z elementami mocującymi głowicę?
Produkt jest dostarczany wraz ze śrubą dociągającą, pierścieniem zabierakowym i wpustem pasowanym.
Jaka jest klasa wyważenia trzpienia frezarskiego SK50‑22?
Trzpień posiada klasę wyważenia G 6,3 dla 15000 min⁻1.
Jaką dokładność bicia promieniowego ma ten trzpień frezarski?
Bicie promieniowe trzpienia wynosi ≤ 0,005 mm.
Dane techniczne
| Średnica trzpienia [mm] | 22 |
| Długość wysięgu [mm] | 55 |
| Długość wysięgu [mm] | 55 |
| Średnica odsadzenia [mm] | 40 |
| Długość trzpienia [mm] | 19 |
| Stożek | SK 50 |
