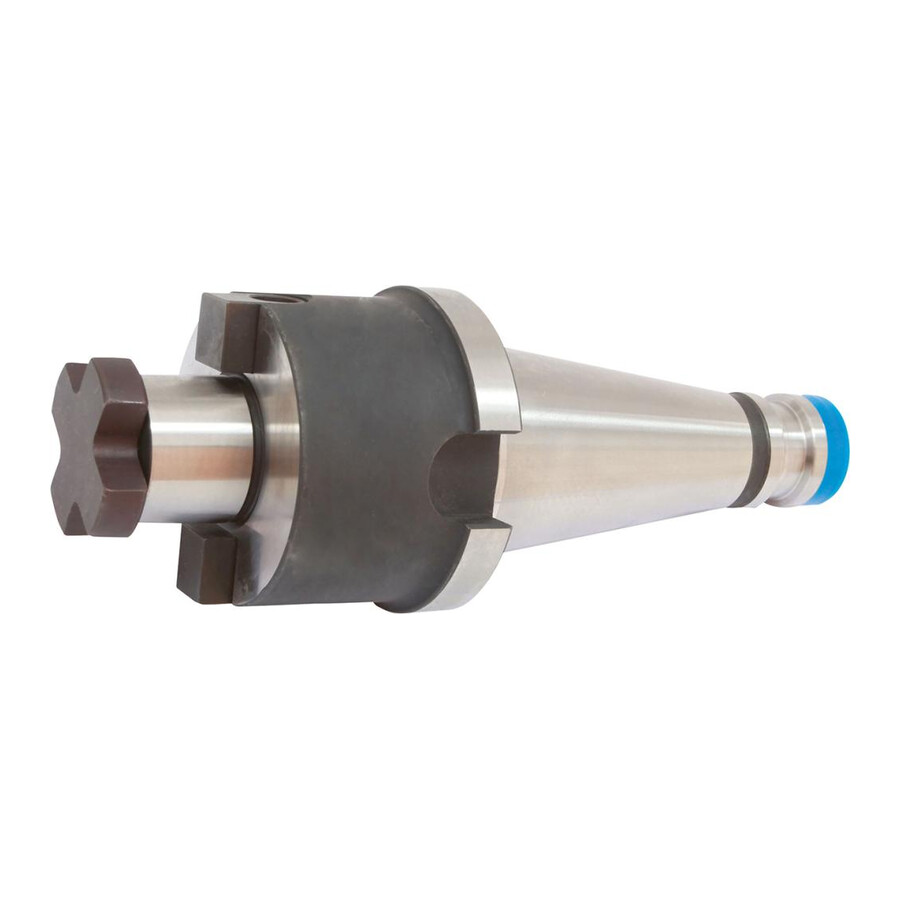

Trzpień frezarski do głowic nasadzanych SK 50 48 mm Fortis

Precyzyjny trzpień frezarski do głowic nasadzanych przeznaczony jest do mocowania narzędzi skrawających na obrabiarkach z uchwytem SK 50. Rozwiązanie dedykowane jest dla narzędziowni, działów utrzymania ruchu oraz producentów wykorzystujących frezowanie czołowe i obwodowe wymagające stabilnego mocowania.

Cechy i korzyści

• Wykonanie zgodnie z DIN 2080 kształt A – zapewnia kompatybilność z obrabiarkami przystosowanymi do tego typu trzpieni i ułatwia dobór oprawki w istniejącym parku maszynowym.
• Stopowa stal do nawęglania i hartowanie 58 ± 2 HRC – zwiększona odporność na zużycie przekłada się na dłuższą żywotność trzpienia i rzadszą wymianę oprawek.
• Precyzyjnie obrobione powierzchnie robocze – stabilne i sztywne mocowanie głowicy minimalizuje ryzyko bicia i poprawia jakość powierzchni obrabianej.
• Tolerancja kąta stożka AT3 oraz Ra < 1 µm – wysoka dokładność stożka SK 50 wpływa na powtarzalność pozycjonowania narzędzia i ogranicza błędy geometryczne.
• Bicie promieniowe ≤ 0,005 mm – niskie bicie poprawia dokładność obróbki i zmniejsza obciążenie krawędzi skrawających, co może wydłużyć trwałość frezów.
• Klasa wyważenia G 6,3 przy 15000 min-1 – umożliwia pracę przy wyższych prędkościach obrotowych z ograniczonym poziomem drgań, co poprawia komfort i bezpieczeństwo pracy.
• Możliwość mocowania narzędzi z rowkiem poprzecznym DIN 1880 – łatwa integracja z typowymi głowicami nasadzanymi stosowanymi w produkcji seryjnej i jednostkowej.

Zastosowanie

Trzpień przeznaczony jest do mocowania głowic frezarskich nasadzanych z rowkiem poprzecznym według DIN 1880 na obrabiarkach wyposażonych w wrzeciono z uchwytem SK 50. Sprawdza się w procesach frezowania w zakładach obróbki metali, w narzędziowniach, w produkcji seryjnej i małoseryjnej oraz w działach utrzymania ruchu, gdzie wymagana jest powtarzalność mocowania oraz ograniczenie bicia narzędzia.

Specyfikacja techniczna

• Norma wykonania: DIN 2080 kształt A
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra < 1 µm
• Bicie promieniowe: ≤ 0,005 mm
• Klasa wyważenia: G 6,3 przy 15000 min-1
• Przeznaczenie: do mocowania narzędzi z rowkiem poprzecznym według DIN 1880
• Uchwyt: SK 50
• Stożek (oznaczenie): SK 50
• Średnica trzpienia: 48 mm
• d: 22 mm
• A: 35 mm
• L1: 19 mm

Zawartość zestawu

• Trzpień frezarski uniwersalny do głowic nasadzanych
• Śruba dociągająca
