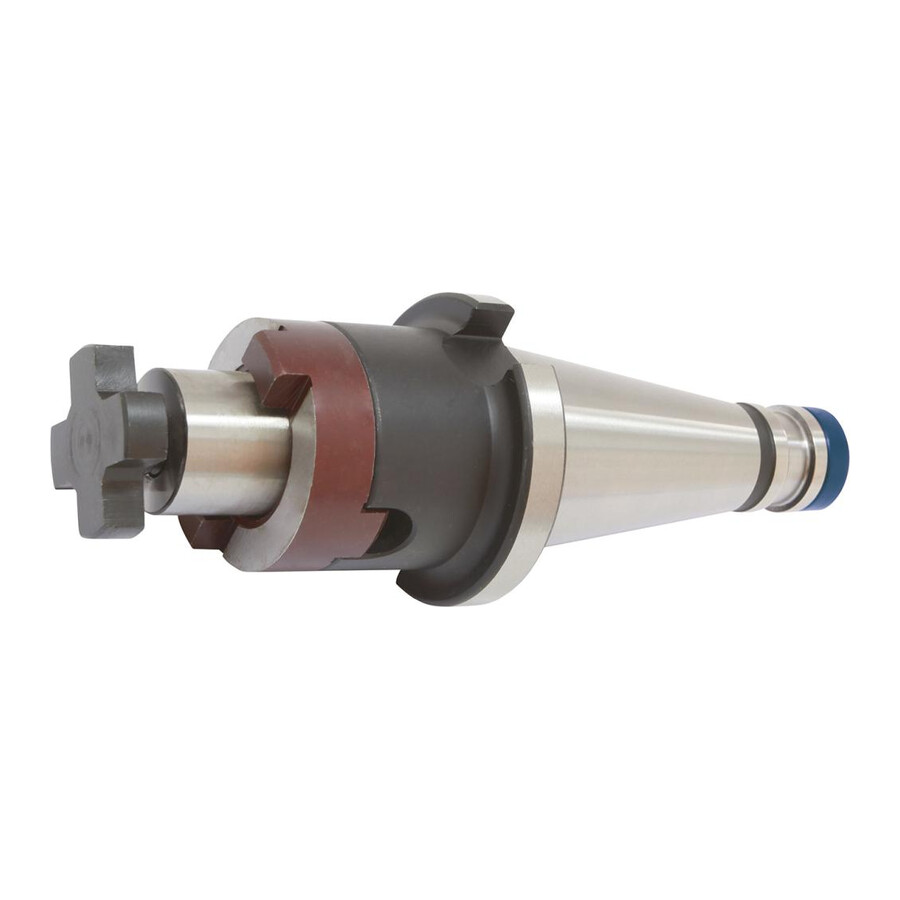

Trzpień frezarski do głowic nasadzanych SK50 27mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Trzpień frezarski uniwersalny do głowic nasadzanych SK 50 Fortis
Profesjonalny trzpień frezarski przeznaczony do mocowania głowic nasadzanych w obrabiarkach wyposażonych w stożek SK 50. Rozwiązanie dla narzędziowni, działów utrzymania ruchu i zakładów produkcyjnych, gdzie liczy się powtarzalność mocowania, stabilność procesu oraz precyzja obróbki.
Cechy i korzyści
- Wykonanie według DIN 2080 kształt A – możliwość stosowania w standardowych wrzecionach i oprawkach zgodnych z tą normą, bez potrzeby dodatkowej adaptacji.
- Stożek według DIN 254 z tolerancją kąta AT3 – dokładne dopasowanie do gniazda wrzeciona redukuje drgania i poprawia jakość powierzchni obrabianej.
- Twardość po hartowaniu 58 ± 2 HRC – zwiększona odporność na zużycie przekłada się na dłuższy czas eksploatacji trzpienia i mniejszą częstotliwość wymian.
- Minimalna głębokość hartowania 0,5 mm – trwała warstwa robocza zapewnia stabilne parametry mocowania nawet przy intensywnym użytkowaniu.
- Dokładność powierzchni stożka Ra < 0,003–0,005 mm – wysoka gładkość powierzchni sprzyja powtarzalnemu pozycjonowaniu i ogranicza ryzyko uszkodzeń stożka wrzeciona.
- Bicie promieniowe ≤ 0,005 mm – ogranicza niewyważenie układu narzędzie–uchwyt, co wpływa na precyzję wymiarową i jakość obróbki.
- Klasa wyważenia G 6,3 dla 15000 min-1 – umożliwia stabilną pracę przy podwyższonych prędkościach obrotowych, zwiększając wydajność procesu frezowania.
- Dostawa z kompletem elementów mocujących – w zestawie śruba dociągająca, pierścień zabierakowy i wpust pasowany, co pozwala na natychmiastowe wdrożenie do pracy bez dodatkowych zakupów.
Zastosowanie
Trzpień przeznaczony jest do mocowania narzędzi z rowkiem poprzecznym według DIN 1880, w szczególności głowic frezarskich nasadzanych. Stosowany w obrabiarkach wyposażonych w stożek SK 50, w zakładach obróbki skrawaniem, narzędziowniach oraz liniach produkcyjnych realizujących frezowanie płaszczyzn i kształtów przy użyciu głowic nasadzanych.
Specyfikacja techniczna
- Norma wykonania: DIN 2080 kształt A
- Materiał: stopowa stal do nawęglania
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Stożek: SK 50
- Stożek – norma: DIN 254
- Tolerancja kąta stożka: AT3
- Dokładność powierzchni stożka: Ra < 0,003 do 0,005 mm
- Bicie promieniowe: ≤ 0,005 mm
- Klasa wyważenia: G 6,3 dla 15000 min-1
- Zastosowanie wg normy: do mocowania narzędzi z rowkiem poprzecznym według DIN 1880
- Długość trzpienia: 21 mm
- Średnica trzpienia: 27 mm
- Długość wysięgu: 55 mm
- Średnica odsadzenia: 48 mm
Zawartość zestawu
- Trzpień frezarski uniwersalny do głowic nasadzanych
- Śruba dociągająca
- Pierścień zabierakowy
- Wpust pasowany
Najczęściej zadawane pytania
Do jakich narzędzi pasuje ten trzpień frezarski SK 50?
Trzpień przeznaczony jest do mocowania narzędzi z rowkiem poprzecznym według DIN 1880, w szczególności głowic frezarskich nasadzanych.
Czy trzpień jest wyważony do pracy przy wyższych obrotach?
Tak, posiada klasę wyważenia G 6,3 dla 15000 min-1, co umożliwia pracę przy podwyższonych prędkościach obrotowych.
Co jest dołączone do trzpienia w standardowej dostawie?
W dostawie znajduje się trzpień frezarski uniwersalny do głowic nasadzanych wraz ze śrubą dociągającą, pierścieniem zabierakowym i wpustem pasowanym.
Jaka jest dokładność bicia promieniowego trzpienia frezarskiego?
Deklarowane bicie promieniowe wynosi ≤ 0,005 mm.
Dane techniczne
| Długość wysięgu [mm] | 55 |
| Długość wysięgu [mm] | 55 |
| Średnica odsadzenia [mm] | 48 |
| Długość trzpienia [mm] | 21 |
| Stożek | SK 50 |
| Średnica trzpienia [mm] | 27 |
