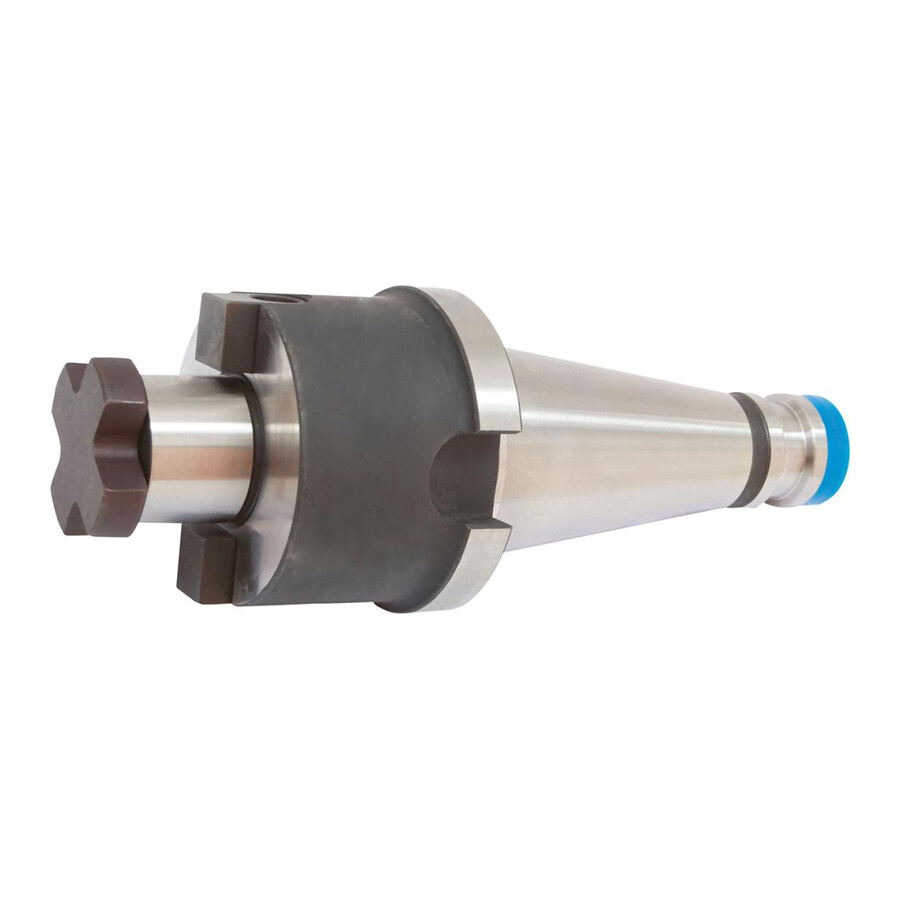

Trzpień frezarski do głowic nasadzanych SK50 27mm Fortis

Trzpień frezarski do głowic nasadzanych SK 50 27 mm Fortis

Precyzyjny trzpień do mocowania głowic nasadzanych w uchwycie stożkowym SK 50, przeznaczony do pracy na frezarkach i centrach obróbczych. Zapewnia stabilne osadzenie narzędzia skrawającego, co przekłada się na jakość powierzchni i powtarzalność obróbki w zakładach produkcyjnych i narzędziowniach.

Cechy i korzyści

• Wykonanie według DIN 2080 kształt A – ułatwia dobór i integrację z istniejącymi wrzecionami oraz osprzętem spełniającym tę normę.
• Trzpień ze stopowej stali do nawęglania – zapewnia zwiększoną trwałość elementu nośnego i stabilność wymiarową w warunkach intensywnej eksploatacji.
• Precyzyjnie obrobione powierzchnie robocze – minimalizują luzy i poprawiają powtarzalność mocowania głowicy, co ogranicza konieczność korekt ustawień.
• Twarda warstwa robocza i wysoka wytrzymałość rdzenia – połączenie odporności na zużycie z nośnością obciążenia redukuje ryzyko uszkodzeń podczas cięższej obróbki.
• Tolerancja kąta stożka AT3 i Ra < 1 µm – gwarantuje dokładne dopasowanie do gniazda wrzeciona, co przekłada się na stabilny bieg narzędzia i lepszą jakość obrabianej powierzchni.
• Bicie promieniowe ≤ 0,005 mm – wspiera precyzyjną obróbkę i ogranicza drgania, co wydłuża trwałość głowic frezarskich.
• Klasa wyważenia G 6,3 przy 15000 min⁻¹ – umożliwia stosowanie przy wyższych prędkościach obrotowych z mniejszym ryzykiem wibracji i obciążenia łożysk wrzeciona.
• Możliwość mocowania narzędzi z rowkiem poprzecznym DIN 1880 – zwiększa kompatybilność z szeroką gamą głowic nasadzanych dostępnych na rynku.
• Dostawa ze śrubą dociągającą – gotowe do użycia rozwiązanie, bez konieczności osobnego kompletowania elementów mocujących.

Zastosowanie

Przeznaczony do mocowania głowic frezarskich nasadzanych z rowkiem poprzecznym według DIN 1880 w uchwytach stożkowych SK 50. Stosowany w obróbce skrawaniem na frezarkach konwencjonalnych i numerycznych w zakładach obróbki metalu, narzędziowniach, działach utrzymania ruchu oraz produkcji seryjnej, gdzie wymagane jest sztywne mocowanie narzędzia i powtarzalna dokładność obróbki.

Specyfikacja techniczna

• Norma: DIN 2080 kształt A
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra < 1 µm
• Bicie promieniowe: ≤ 0,005 mm
• Klasa wyważenia: G 6,3 przy 15000 min⁻¹
• Zgodność z narzędziami: narzędzia z rowkiem poprzecznym według DIN 1880
• Rodzaj uchwytu: SK 50
• Stożek (typ): SK 50
• Średnica trzpienia: 58 mm
• Średnica d: 27 mm
• A: 35 mm
• L1: 21 mm
• Wyposażenie: śruba dociągająca

Zawartość zestawu

• Trzpień frezarski do głowic nasadzanych SK 50
• Śruba dociągająca
