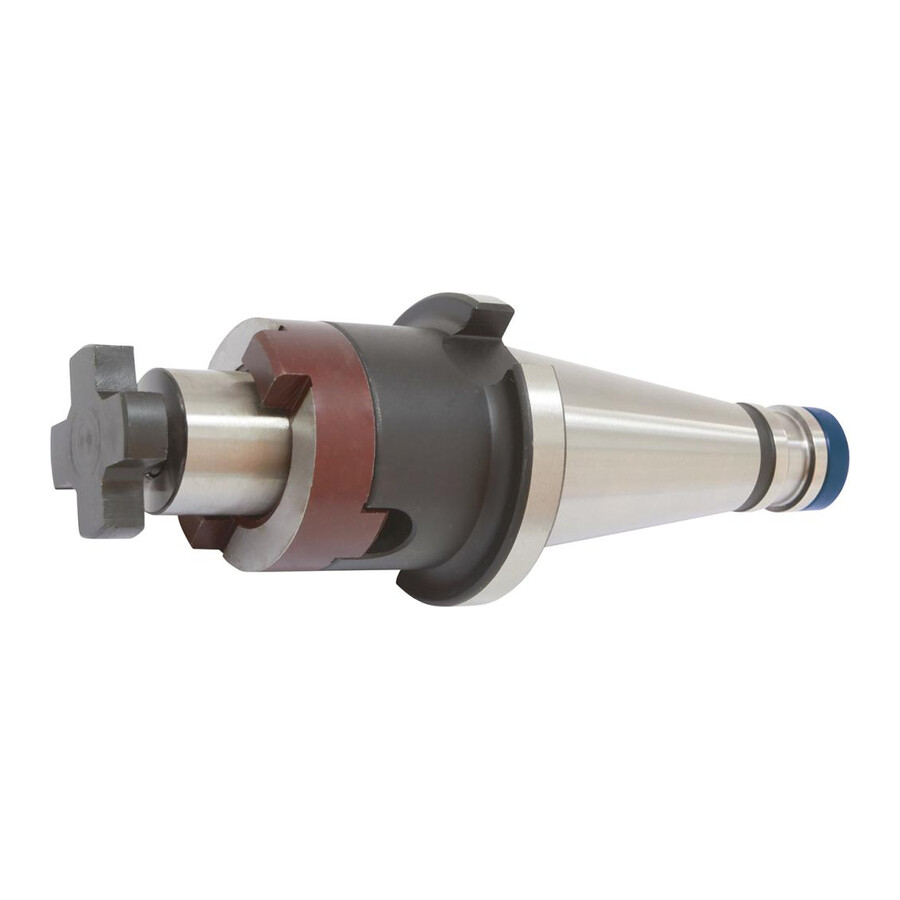

Trzpień frezarski do głowic nasadzanych SK50 32mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Trzpień frezarski uniwersalny SK 50 do głowic nasadzanych 32 Fortis
Uniwersalny trzpień do mocowania głowic frezarskich nasadzanych przeznaczony jest do zastosowań w obróbce skrawaniem, gdzie wymagana jest stabilność mocowania i powtarzalna dokładność. Sprawdzi się w profesjonalnych narzędziowniach, działach utrzymania ruchu oraz zakładach produkcyjnych wykorzystujących frezarki z oprawą SK 50.
Cechy i korzyści
- Wykonanie według DIN 2080 kształt A – ułatwia dobór i integrację z istniejącymi systemami mocowania w parku maszynowym.
- Stożek SK 50 z tolerancją AT3 – zapewnia precyzyjne osadzenie w wrzecionie, co przekłada się na mniejsze wibracje i lepszą jakość powierzchni obrabianej.
- Twardość po hartowaniu 58 ± 2 HRC – zwiększa odporność na zużycie w warunkach intensywnej eksploatacji, ograniczając częstotliwość wymiany oprzyrządowania.
- Bicie promieniowe ≤ 0,005 mm – poprawia dokładność obróbki i redukuje ryzyko powstawania błędów wymiarowych na detalu.
- Klasa wyważenia G 6,3 dla 15000 min-1 – umożliwia pracę przy wysokich prędkościach obrotowych z ograniczeniem drgań, co sprzyja stabilności procesu.
- Kompatybilność z narzędziami według DIN 1880 – pozwala na mocowanie głowic z rowkiem poprzecznym, ułatwiając wykorzystanie szerokiej gamy standardowych narzędzi.
Zastosowanie
Trzpień przeznaczony jest do mocowania głowic frezarskich nasadzanych na obrabiarkach wyposażonych w stożek SK 50. Stosowany w obróbce stali i innych materiałów w zakładach produkcyjnych, warsztatach narzędziowych oraz działach utrzymania ruchu, wszędzie tam, gdzie wymagane jest sztywne i dokładne mocowanie narzędzi z rowkiem poprzecznym zgodnych z DIN 1880.
Specyfikacja techniczna
- Norma wykonania: DIN 2080 kształt A
- Materiał: stopowa stal do nawęglania
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Stożek: SK 50
- Norma stożka: DIN 254
- Tolerancja kąta stożka: AT3
- Dokładność powierzchni stożka: Ra < 0,003 do 0,005 mm
- Bicie promieniowe: ≤ 0,005 mm
- Klasa wyważenia: G 6,3 dla 15000 min⁻¹
- Przeznaczenie: do mocowania narzędzi z rowkiem poprzecznym według DIN 1880
- Długość trzpienia: 24 mm
- Średnica trzpienia: 32 mm
- Długość wysięgu: 55 mm
- Średnica odsadzenia: 58 mm
Zawartość zestawu
- Trzpień frezarski uniwersalny do głowic nasadzanych
- Śruba dociągająca
- Pierścień zabierakowy
- Wpust pasowany
Najczęściej zadawane pytania
Do jakich głowic frezarskich pasuje ten trzpień frezarski SK 50?
Trzpień przeznaczony jest do mocowania głowic nasadzanych z rowkiem poprzecznym wykonanych według DIN 1880.
Czy trzpień nadaje się do wrzecion o stożku SK 50?
Tak, trzpień posiada stożek SK 50 wykonany zgodnie z DIN 254 i tolerancją kąta stożka AT3.
Co jest dołączone w komplecie z trzpieniem frezarskim?
W komplecie znajdują się: trzpień frezarski, śruba dociągająca, pierścień zabierakowy oraz wpust pasowany.
Jakie są podstawowe wymiary trzpienia frezarskiego?
Długość trzpienia wynosi 24 mm, średnica trzpienia 32 mm, długość wysięgu 55 mm, a średnica odsadzenia 58 mm.
Dane techniczne
| Długość wysięgu [mm] | 55 |
| Długość wysięgu [mm] | 55 |
| Średnica odsadzenia [mm] | 58 |
| Długość trzpienia [mm] | 24 |
| Stożek | SK 50 |
| Średnica trzpienia [mm] | 32 |
