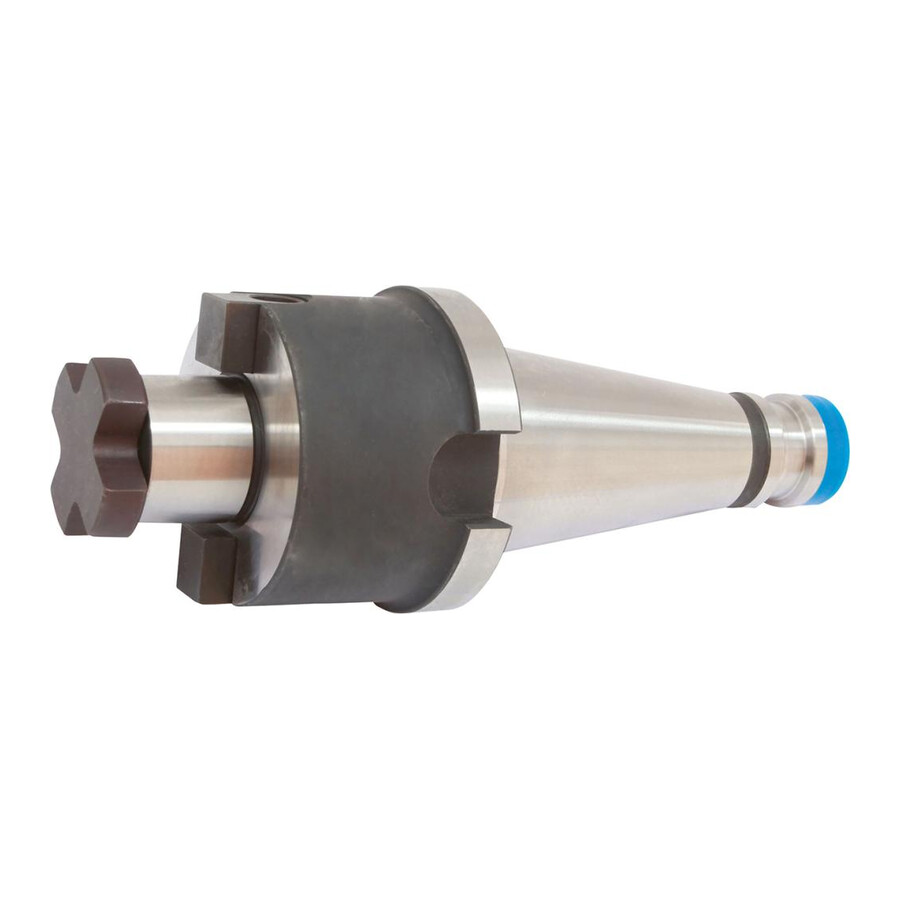

Trzpień frezarski do głowic nasadzanych SK50 32mm Fortis

Trzpień frezarski do głowic nasadzanych SK 50 d 32 mm Fortis

Profesjonalny trzpień przeznaczony do mocowania głowic nasadzanych w obrabiarkach ze stożkiem SK 50. Rozwiązanie dla działów utrzymania ruchu, narzędziowni i zakładów obróbki skrawaniem, gdzie kluczowa jest powtarzalność mocowania i stabilność procesu frezowania.

Cechy i korzyści

• Wykonanie wg DIN 2080 kształt A – zgodność z powszechnie stosowaną normą ułatwia dobór i integrację z istniejącym parkiem maszynowym.
• Stożek SK 50 wg DIN 254 – pewne osadzenie w wrzecionie zapewnia stabilność w czasie obróbki i redukuje ryzyko drgań.
• Precyzyjnie obrobione powierzchnie robocze – umożliwiają powtarzalne ustawienie narzędzia, co przekłada się na mniejsze odchyłki wymiarowe detali.
• Hartowane powierzchnie robocze – zwiększona odporność na zużycie oznacza dłuższą żywotność trzpienia i rzadszą wymianę oprzyrządowania.
• Dokładność stożka Ra < 1 µm, tolerancja AT3 – wysoka jakość pasowania stożkowego ogranicza bicie promieniowe i poprawia jakość powierzchni obrabianej.
• Bicie promieniowe ≤ 0,005 mm, wyważenie G 6,3 przy 15000 min⁻¹ – umożliwia stabilną pracę także przy wyższych prędkościach, zmniejszając ryzyko uszkodzeń narzędzia i wrzeciona.

Zastosowanie

Trzpień przeznaczony jest do mocowania głowic nasadzanych z rowkiem poprzecznym zgodnie z DIN 1880 na obrabiarkach wyposażonych w uchwyt stożkowy SK 50. Sprawdza się w frezowaniu zgrubnym i wykańczającym w narzędziowniach, zakładach produkcyjnych i warsztatach mechanicznych, gdzie wymagana jest wysoka dokładność współosiowości oraz stabilność procesu przy pracy z głowicami frezarskimi o średnicy trzpienia 32 mm.

Specyfikacja techniczna

• Norma: DIN 2080 kształt A
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek: DIN 254, tolerancja kąta stożka AT3
• Dokładność powierzchni stożka: Ra < 1 µm
• Bicie promieniowe: ≤ 0,005 mm
• Klasa wyważenia: G 6,3 przy 15000 min⁻1
• Przeznaczenie mocowania: narzędzia z rowkiem poprzecznym wg DIN 1880
• Uchwyt: SK 50
• Stożek (typ): SK 50
• Średnica trzpienia: 78 mm
• Średnica d: 32 mm
• A: 40 mm
• L1: 24 mm

Zawartość zestawu

• Trzpień frezarski uniwersalny do głowic nasadzanych
• Śruba dociągająca
