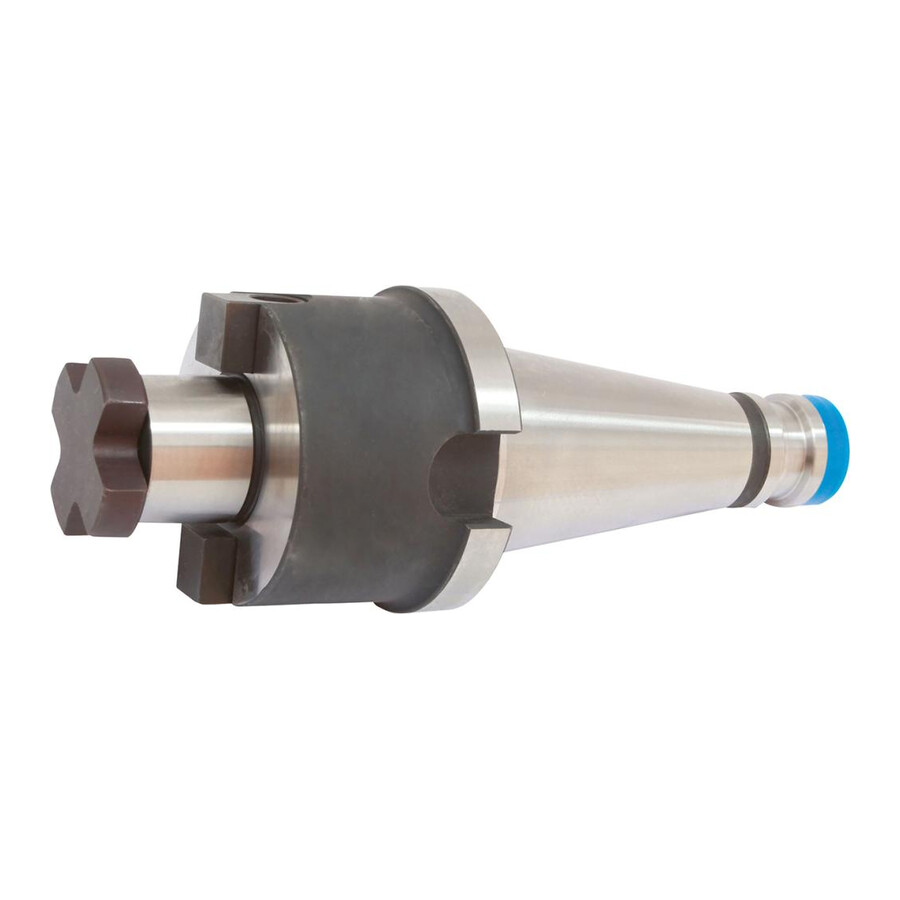

Trzpień frezarski do głowic nasadzanych SK50 40mm Fortis

Trzpień frezarski do głowic nasadzanych SK 50 40 Fortis

Specjalistyczny trzpień do nasadzanych głowic frezarskich przeznaczony do precyzyjnego mocowania narzędzi skrawających w oprawkach typu SK. Sprawdza się w zastosowaniach produkcyjnych, gdzie kluczowe są stabilność połączenia, powtarzalność obróbki i wysoka jakość powierzchni detalu.

Cechy i korzyści

• Wykonanie wg DIN 2080 kształt A – zapewnia kompatybilność z maszynami i oprawkami zaprojektowanymi pod tę normę, co ułatwia dobór oprzyrządowania.
• Precyzyjnie obrobione powierzchnie robocze – redukują luzy i poprawiają sztywność mocowania, co przekłada się na wyższą dokładność obróbki.
• Twardość po hartowaniu 58 ± 2 HRC – zwiększa odporność na zużycie, co ogranicza częstotliwość wymiany trzpienia i przestoje maszyny.
• Bicie promieniowe ≤ 0,005 mm – umożliwia obróbkę z dużą dokładnością wymiarową i lepszą jakością powierzchni, szczególnie przy frezowaniu wykończeniowym.
• Klasa wyważenia G 6,3 przy 15000 min-1 – pozwala na stabilną pracę przy podwyższonych prędkościach, zmniejszając drgania i obciążenia wrzeciona.
• Śruba dociągająca w komplecie – gotowe do użycia rozwiązanie, skracające czas przygotowania narzędzia do pracy.

Zastosowanie

Przeznaczony do mocowania nasadzanych głowic frezarskich z rowkiem poprzecznym zgodnie z DIN 1880 w oprawkach stożkowych SK 50. Stosowany w frezarkach i centrach obróbczych w zakładach obróbki skrawaniem, narzędziowniach i działach utrzymania ruchu przy operacjach zgrubnych i wykończeniowych wymagających stabilnego mocowania i powtarzalności procesu.

Specyfikacja techniczna

• Średnica trzpienia [mm]: 88
• Uchwyt: SK 50
• A [mm]: 33
• L1 [mm]: 27
• Stożek: SK 50
• d [mm]: 40
• Norma wykonania: DIN 2080 kształt A
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek wg normy: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra < 1 µm
• Bicie promieniowe: ≤ 0,005 mm
• Klasa wyważenia: G 6,3 przy 15000 min-1
• Przeznaczenie: do mocowania narzędzi z rowkiem poprzecznym wg DIN 1880

Zawartość zestawu

• Trzpień frezarski uniwersalny do głowic nasadzanych SK 50
• Śruba dociągająca
