Trzpień frezarski do głowic nasadzanych SK50 średnica trzpienia 40mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

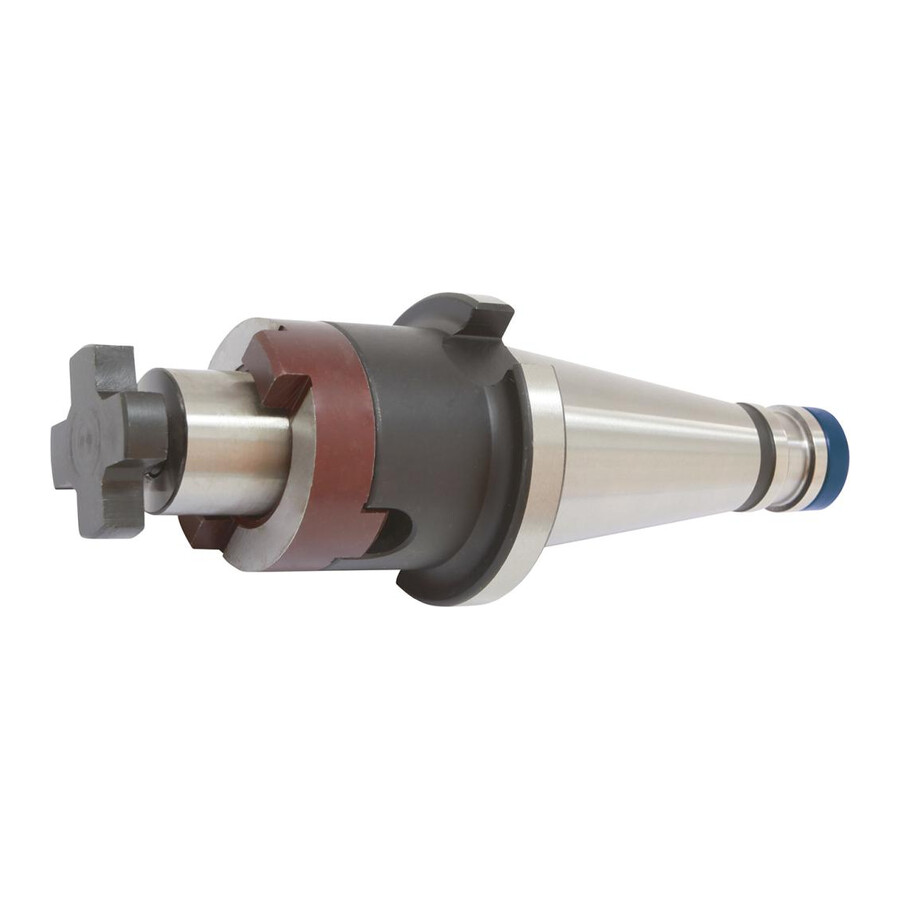

Trzpień frezarski uniwersalny do głowic nasadzanych SK 50 Fortis
Uniwersalny trzpień do frezowania przeznaczony do mocowania głowic nasadzanych w układach z stożkiem SK 50. Rozwiązanie dedykowane dla narzędziowni, działów utrzymania ruchu oraz zakładów produkcyjnych wymagających stabilnego i powtarzalnego mocowania narzędzi skrawających.
Cechy i korzyści
- Wykonanie według DIN 2080 kształt A – łatwa integracja z istniejącymi oprawkami i wrzecionami zgodnymi z powszechnie stosowaną normą.
- Stożek SK 50 z tolerancją AT3 – precyzyjne dopasowanie do gniazda wrzeciona, co przekłada się na stabilne prowadzenie narzędzia i zmniejszone ryzyko bicia.
- Twardość po hartowaniu 58 ± 2 HRC – wysoka odporność na zużycie powierzchni roboczych, co redukuje częstotliwość wymiany trzpieni i związane z tym koszty przestojów.
- Bicie promieniowe ≤ 0,005 mm – zwiększona dokładność obróbki i lepsza jakość powierzchni detali przy frezowaniu głowicami nasadzanymi.
- Klasa wyważenia G 6,3 dla 15000 min-1 – bezpieczna i płynna praca w podwyższonych prędkościach obrotowych, ograniczenie drgań i obciążenia wrzeciona.
- Kompletny zestaw montażowy w dostawie – dołączona śruba dociągająca, pierścień zabierakowy i wpust pasowany skracają czas przygotowania narzędzia do pracy.
Zastosowanie
Trzpień przeznaczony jest do mocowania narzędzi z rowkiem poprzecznym według DIN 1880, w szczególności głowic frezarskich nasadzanych montowanych na stożek SK 50. Sprawdza się w frezarkach konwencjonalnych i CNC w zakładach obróbki metali, produkcji części maszyn, narzędziowniach oraz działach utrzymania ruchu, gdzie wymagana jest powtarzalna dokładność i stabilność mocowania przy frezowaniu czołowym, walcowo-czołowym i obróbce zgrubnej oraz wykańczającej.
Specyfikacja techniczna
- Norma wykonania: DIN 2080 kształt A
- Materiał: stopowa stal do nawęglania
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Stożek: SK 50
- Stożek – norma: DIN 254
- Tolerancja kąta stożka: AT3
- Dokładność powierzchni stożka: Ra < 0,003 do 0,005 mm
- Bicie promieniowe: ≤ 0,005 mm
- Klasa wyważenia: G 6,3 dla 15000 min-1
- Przeznaczenie rowka narzędzia: do mocowania narzędzi z rowkiem poprzecznym według DIN 1880
- Długość trzpienia: 27 mm
- Średnica trzpienia: 40 mm
- Długość wysięgu: 55 mm
- Średnica odsadzenia: 70 mm
Zawartość zestawu
- Trzpień frezarski uniwersalny do głowic nasadzanych
- Śruba dociągająca
- Pierścień zabierakowy
- Wpust pasowany
Najczęściej zadawane pytania
Do jakich głowic frezarskich pasuje ten trzpień frezarski SK 50?
Trzpień jest przeznaczony do mocowania głowic nasadzanych oraz innych narzędzi z rowkiem poprzecznym wykonanym według DIN 1880, z trzpieniem o średnicy 40 mm.
Czy trzpień jest wyważony do pracy przy wyższych obrotach?
Tak, posiada klasę wyważenia G 6,3 dla prędkości 15000 min-1, co umożliwia pracę przy podwyższonych obrotach zgodnie z tą klasą wyważenia.
Co jest dołączone w zestawie z trzpieniem frezarskim Fortis?
W dostawie znajduje się trzpień frezarski uniwersalny do głowic nasadzanych wraz ze śrubą dociągającą, pierścieniem zabierakowym i wpustem pasowanym.
Jakie wymiary mocowania ma ten trzpień do głowic nasadzanych?
Trzpień ma średnicę trzpienia 40 mm, długość trzpienia 27 mm, długość wysięgu 55 mm oraz średnicę odsadzenia 70 mm.
Dane techniczne
| Długość trzpienia [mm] | 27 |
| Stożek | SK 50 |
| Średnica trzpienia [mm] | 40 |
| Długość wysięgu [mm] | 55 |
| Długość wysięgu [mm] | 55 |
| Średnica odsadzenia [mm] | 70 |
