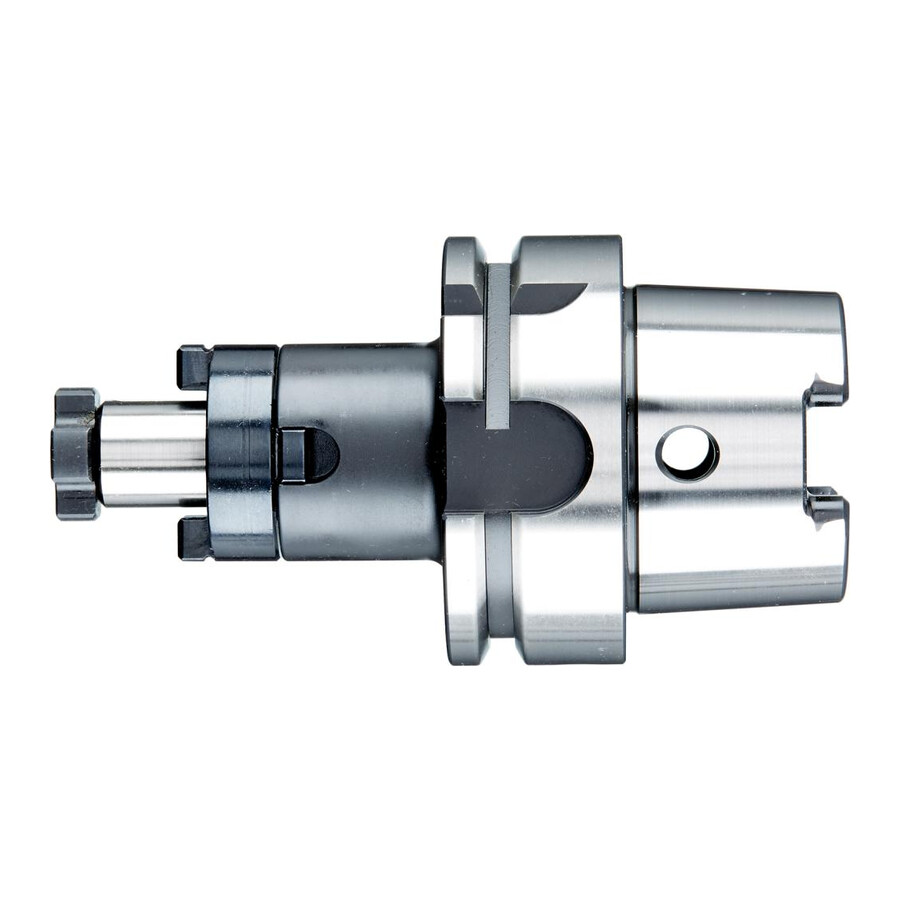

Trzpień frezarski uniwersalny HSK-A63 22x100 mm Fortis

Trzpień frezarski uniwersalny do głowic nasadzanych HSK-A 63 22x100 mm Fortis

Precyzyjny trzpień frezarski przeznaczony do mocowania głowic nasadzanych w oprawkach HSK-A 63, zgodny z wymaganiami obróbki skrawaniem o podwyższonej dokładności i stabilności. Rozwiązanie dla narzędziowni, działów utrzymania ruchu oraz firm zajmujących się obróbką skrawaniem na centrach frezarskich.

Cechy i korzyści

• Wykonanie wg ISO 12164-1 (DIN 69893), kształt A – pełna kompatybilność z uchwytami HSK-A 63 stosowanymi w centrach obróbkowych.
• Stopowa stal do nawęglania, twardość 58 ± 2 HRC – zwiększona trwałość części roboczej i stabilność wymiarowa w czasie eksploatacji.
• Minimalna głębokość hartowania 0,5 mm – odporność na zużycie powierzchni współpracujących, co ogranicza konieczność wymiany uchwytu.
• Bicie promieniowe ≤ 0,006 mm – wysoka dokładność obróbki oraz mniejsze zużycie frezów nasadzanych.
• Klasa wyważenia G 2,5 dla 25000 min⁻¹ – możliwość pracy przy wysokich prędkościach obrotowych z ograniczoną wibracją.
• Otwór kanału chłodzącego – efektywne odprowadzanie ciepła i wiórów, co sprzyja stabilnym warunkom skrawania.
• Do narzędzi z rowkiem poprzecznym wg DIN 1880 – pewne przeniesienie momentu obrotowego na głowicę frezarską.

Zastosowanie

Przeznaczony do zamocowania głowic frezarskich nasadzanych z rowkiem poprzecznym zgodnie z DIN 1880 w uchwytach HSK-A 63 na centrach obróbczych i frezarkach CNC. Stosowany w obróbce skrawaniem elementów maszyn, form, części produkcyjnych w zakładach produkcyjnych, narzędziowniach oraz działach utrzymania ruchu wymagających powtarzalnej dokładności ustawienia narzędzia i stabilności procesu przy wyższych prędkościach obrotowych.

Specyfikacja techniczna

• Norma: ISO 12164-1 (DIN 69893), kształt A
• Uchwyt: HSK-A 63
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra < 1 μm
• Bicie promieniowe: ≤ 0,006 mm
• Klasa wyważenia: G 2,5 dla 25000 min⁻¹
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Kanał chłodzący: z otworem kanału chłodzącego
• Średnica trzpienia: 22 mm
• Długość wysięgu: 100 mm
• Długość trzpienia: 19 mm
• Średnica odsadzenia: 40 mm
• Długość mocowania: 31 mm
• Przeznaczenie: do mocowania narzędzi z rowkiem poprzecznym wg DIN 1880

Zawartość zestawu

• Trzpień frezarski uniwersalny do głowic nasadzanych
• Śruba dociągająca
• Pierścień zabierakowy
• Wpust pasowany
