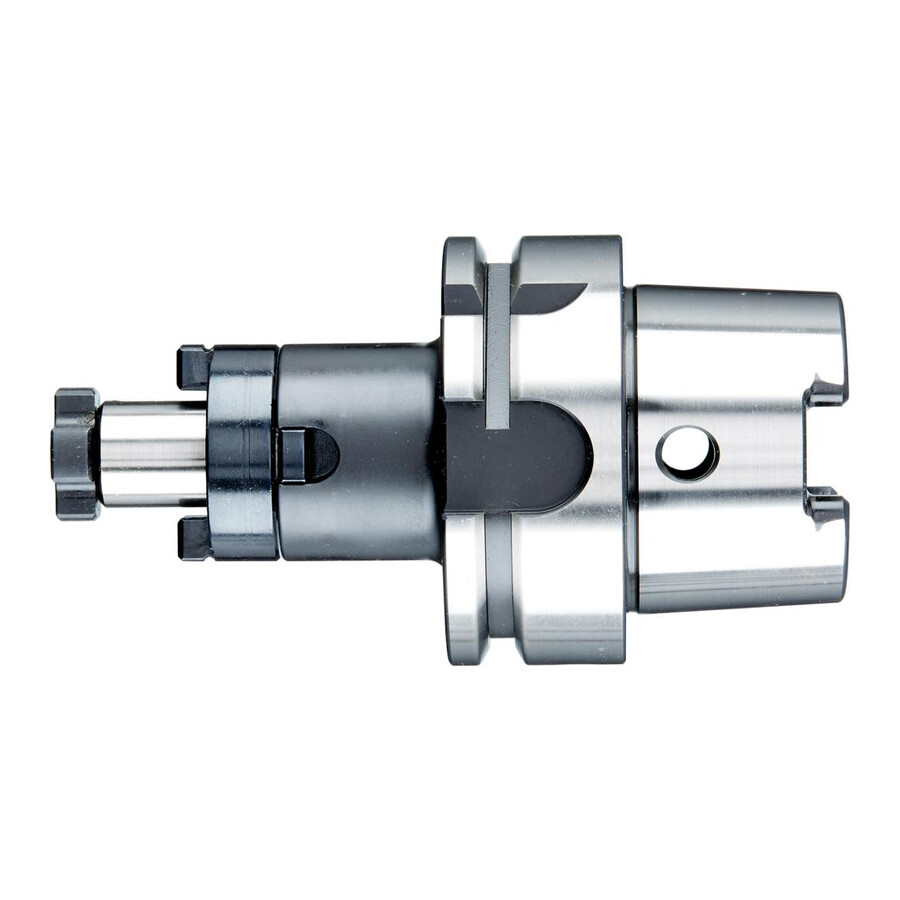

Trzpień frezarski uniwersalny HSK-A63 22x60 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Trzpień frezarski do głowic nasadzanych HSK-A 63 22x60 mm Fortis
Uniwersalny trzpień frezarski przeznaczony do mocowania głowic nasadzanych w oprawkach HSK-A 63, zapewniający precyzyjne i stabilne połączenie narzędzia z wrzecionem obrabiarki. Rozwiązanie dedykowane dla narzędowni, działów utrzymania ruchu oraz producentów wymagających powtarzalnej obróbki frezarskiej.
Cechy i korzyści
- Wykonanie zgodne z ISO 12164-1 / DIN 69893, kształt A – pełna kompatybilność z wrzecionami HSK-A 63 stosowanymi w centrach obróbczych, co ułatwia integrację z istniejącym parkiem maszynowym.
- Stopowa stal do nawęglania, twardość 58 ± 2 HRC – wysoka odporność na zużycie powierzchni roboczych przekłada się na dłuższą żywotność uchwytu i mniejszą częstotliwość wymian.
- Tolerancja stożka AT3 i chropowatość Ra < 1 μm – bardzo dobra współosiowość i gładkość stożka ograniczają bicie narzędzia, poprawiając jakość powierzchni obrabianej i zmniejszając ryzyko drgań.
- Bicie promieniowe ≤ 0,006 mm – wysoka precyzja pozycjonowania narzędzia wpływa na dokładność wymiarową detali i stabilność procesu skrawania.
- Klasa wyważenia G 2,5 dla 25000 min⁻¹ – przystosowanie do pracy przy wysokich prędkościach obrotowych zmniejsza obciążenia łożysk wrzeciona i poprawia kulturę pracy maszyny.
- Otwór kanału chłodzącego – możliwość efektywnego doprowadzenia chłodziwa w strefę skrawania wspiera odprowadzanie ciepła i wiórów, co ogranicza zużycie narzędzia.
- Przystosowanie do narzędzi z rowkiem poprzecznym wg DIN 1880 – pewne przeniesienie momentu obrotowego zwiększa bezpieczeństwo pracy i redukuje ryzyko poślizgu głowicy na trzpieniu.
Zastosowanie
Trzpień przeznaczony jest do zamocowania głowic nasadzanych w oprawkach HSK-A 63 w centrach obróbczych i frezarkach CNC. Sprawdza się w precyzyjnej obróbce frezarskiej elementów maszyn, form, części produkcyjnych oraz w aplikacjach, gdzie wymagane jest stabilne mocowanie narzędzia z rowkiem poprzecznym według DIN 1880 i praca przy wyższych prędkościach obrotowych.
Specyfikacja techniczna
- Norma: ISO 12164-1 (DIN 69893), kształt A
- Uchwyt: HSK-A 63
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Stożek: DIN 254
- Tolerancja kąta stożka: AT3
- Dokładność powierzchni stożka: Ra < 1 μm
- Bicie promieniowe: ≤ 0,006 mm
- Klasa wyważenia: G 2,5 dla 25000 min⁻¹
- Otwór kanału chłodzącego: tak
- Przystosowanie: do narzędzi z rowkiem poprzecznym wg DIN 1880
- Długość trzpienia: 19 mm
- Średnica trzpienia: 22 mm
- Długość wysięgu: 60 mm
- Średnica odsadzenia: 40 mm
- Długość mocowania: 31 mm
Zawartość zestawu
- Trzpień frezarski uniwersalny do głowic nasadzanych
- Śruba dociągająca
- Pierścień zabierakowy
- Wpust pasowany
Najczęściej zadawane pytania
Do jakich oprawek pasuje ten trzpień frezarski HSK-A 63?
Trzpień jest przeznaczony do oprawek i wrzecion w systemie HSK-A 63 zgodnych z ISO 12164-1 (DIN 69893), kształt A.
Czy ten trzpień jest odpowiedni do głowic z rowkiem poprzecznym?
Tak, trzpień jest przeznaczony do mocowania narzędzi z rowkiem poprzecznym zgodnie z DIN 1880.
Jakie elementy są dołączone do trzpienia frezarskiego?
W komplecie znajdują się: trzpień frezarski uniwersalny, śruba dociągająca, pierścień zabierakowy oraz wpust pasowany.
Do jakich prędkości obrotowych można stosować ten trzpień?
Trzpień jest wyważony w klasie G 2,5 dla prędkości 25000 min⁻¹.
