Trzpień frezarski uniwersalny HSK-A63 DIN 69893 16x100 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

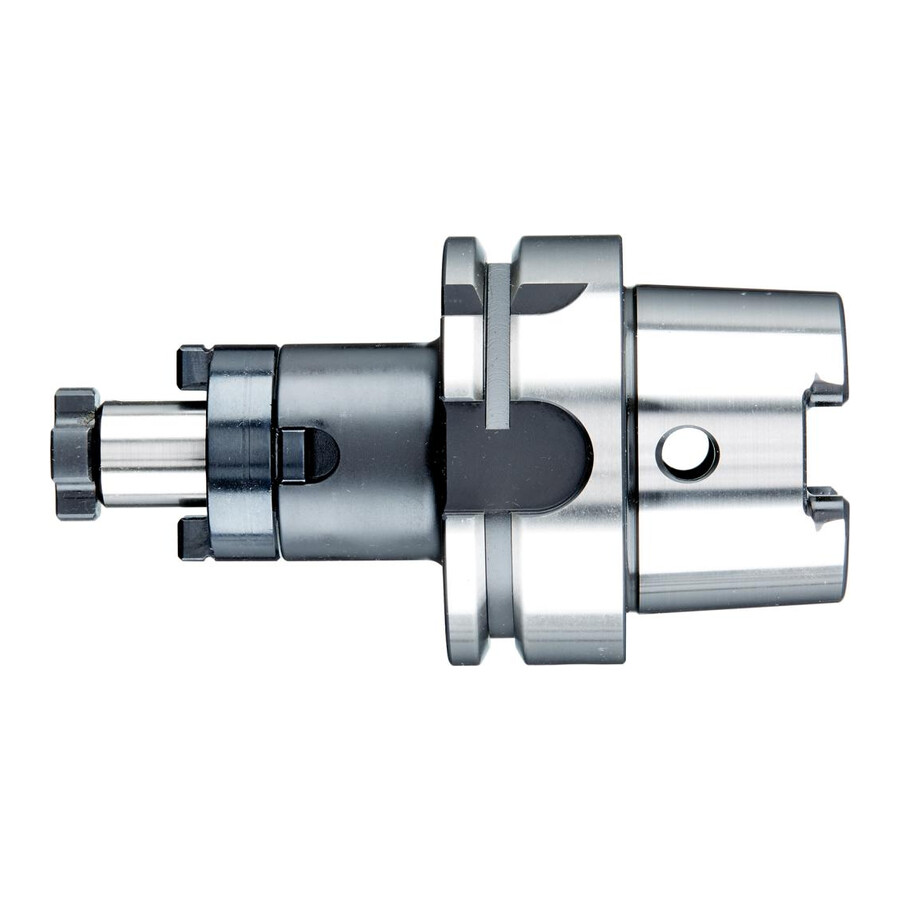

Trzpień frezarski do głowic nasadzanych HSK-A 63 16x100 mm Fortis
Uniwersalny trzpień frezarski do nasadzania głowic przeznaczony jest do precyzyjnego mocowania narzędzi z rowkiem poprzecznym w oprawkach HSK-A 63. Sprawdzi się w zakładach obróbki skrawaniem, gdzie liczy się stabilność mocowania, powtarzalność i możliwość pracy przy wysokich prędkościach.
Cechy i korzyści
- Stożek HSK-A 63 według DIN 69893 / ISO 12164-1 – kompatybilność z typowymi wrzecionami HSK-A 63, łatwa integracja z istniejącym parkiem maszynowym.
- Tolerancja kąta stożka AT3 – wysoka precyzja osiowania, co wpływa na jakość powierzchni obrabianej i mniejsze zużycie narzędzi.
- Bicie promieniowe ≤ 0,006 mm – stabilna praca frezu, ograniczenie drgań i poprawa trwałości krawędzi skrawających.
- Klasa wyważenia G 2,5 dla 25000 min-1 – przystosowanie do wysokich prędkości obrotowych, co umożliwia wydajną obróbkę z dużymi posuwami.
- Dokładność powierzchni stożka Ra < 1 μm – pewne, powtarzalne mocowanie w gnieździe wrzeciona, zmniejszone ryzyko poślizgu i uszkodzeń stożka.
- Otwór kanału chłodzącego – możliwość doprowadzenia chłodziwa przez narzędzie, co poprawia odprowadzanie ciepła i wiórów oraz stabilizuje proces obróbki.
Zastosowanie
Trzpień przeznaczony jest do mocowania narzędzi z rowkiem poprzecznym zgodnie z DIN 1880, w szczególności głowic nasadzanych używanych w frezarkach i centrach obróbczych z uchwytem HSK-A 63. Stosowany w produkcji seryjnej i jednostkowej w zakładach obróbki metali, w działach utrzymania ruchu, narzędziowniach oraz w firmach podwykonawczych realizujących precyzyjne operacje frezowania czołowego i obwodowego.
Specyfikacja techniczna
- Norma: DIN 69893 (ISO 12164-1, kształt A)
- Uchwyt: HSK-A 63
- Wersja: trzpień frezarski uniwersalny do nasadzania głowicy
- Średnica trzpienia: 16 mm
- Długość wysięgu: 100 mm
- Długość trzpienia: 17 mm
- Średnica odsadzenia: 32 mm
- Długość mocowania: 27 mm
- Stożek: DIN 254
- Tolerancja kąta stożka: AT3
- Dokładność powierzchni stożka: Ra < 1 μm
- Bicie promieniowe: ≤ 0,006 mm
- Klasa wyważenia: G 2,5 dla 25000 min-1
- Materiał: stopowa stal do nawęglania
- Twardość po hartowaniu: 58 ± 2 HRC (min. głębokość hartowania 0,5 mm)
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Kanał chłodzący: z otworem kanału chłodzącego
- Przeznaczenie mocowania: do narzędzi z rowkiem poprzecznym według DIN 1880
Zawartość zestawu
- Trzpień frezarski uniwersalny do głowic nasadzanych
- Śruba dociągająca
- Pierścień zabierakowy
- Wpust pasowany
Najczęściej zadawane pytania
Do jakiego uchwytu pasuje ten trzpień frezarski?
Trzpień jest przeznaczony do uchwytu HSK-A 63 zgodnie z normą DIN 69893 (ISO 12164-1, kształt A).
Jakie narzędzia można mocować na tym trzpieniu?
Trzpień służy do mocowania narzędzi z rowkiem poprzecznym według DIN 1880, w szczególności głowic nasadzanych.
Jaka jest długość wysięgu i średnica trzpienia?
Długość wysięgu wynosi 100 mm, a średnica trzpienia 16 mm.
Co jest dołączone w komplecie z trzpieniem?
W dostawie znajduje się trzpień frezarski uniwersalny do głowic nasadzanych wraz ze śrubą dociągającą, pierścieniem zabierakowym i wpustem pasowanym.
