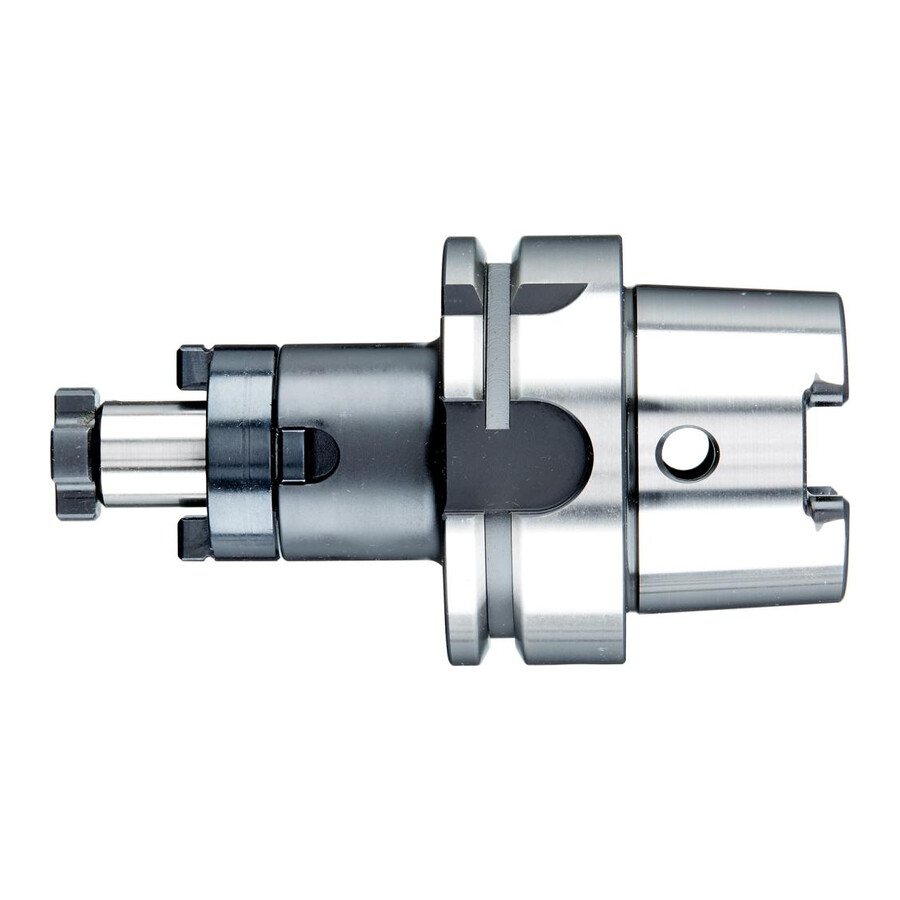

Trzpień frezarski uniwersalny HSK-A63 DIN 69893 32x100 mm Fortis

Trzpień frezarski uniwersalny do głowic nasadzanych HSK-A 63 32x100 mm Fortis

Precyzyjny trzpień frezarski do głowic nasadzanych przeznaczony do zastosowań w obróbce skrawaniem na centrach obróbczych z uchwytem HSK-A 63. Rozwiązanie dla narzędziowni, działów utrzymania ruchu i produkcji seryjnej, gdzie kluczowe są stabilność mocowania, dokładność i powtarzalność procesu.

Cechy i korzyści

• Wykonanie wg ISO 12164-1 (DIN 69893), kształt A – pełna kompatybilność z uchwytami HSK-A 63 stosowanymi w nowoczesnych centrach obróbczych.
• Twardość po hartowaniu 58 ± 2 HRC – wysoka odporność na zużycie w strefie roboczej, co wydłuża okres eksploatacji i zmniejsza częstotliwość wymian uchwytu.
• Wytrzymałość rdzenia ok. 950 N/mm² – stabilne przenoszenie obciążeń podczas cięższych operacji frezarskich, co ogranicza ryzyko odkształceń i poprawia bezpieczeństwo procesu.
• Tolerancja kąta stożka AT3 i chropowatość Ra < 1 μm – bardzo dobra współosiowość i dopasowanie do wrzeciona, co przekłada się na lepszą jakość powierzchni obrabianej i mniejsze drgania.
• Bicie promieniowe ≤ 0,006 mm – wysoka precyzja bicia ogranicza zużycie narzędzia i poprawia dokładność wymiarową detali.
• Klasa wyważenia G 2,5 dla 25000 min⁻¹ – możliwość pracy przy wysokich prędkościach obrotowych bez nadmiernych drgań, co zwiększa wydajność obróbki.
• Otwór kanału chłodzącego – umożliwia efektywne doprowadzenie chłodziwa do strefy skrawania, co poprawia trwałość głowicy frezarskiej.
• Przeznaczenie do narzędzi z rowkiem poprzecznym wg DIN 1880 – pewne mocowanie standardowych głowic nasadzanych stosowanych w produkcji.

Zastosowanie

Trzpień przeznaczony jest do mocowania głowic frezarskich nasadzanych z rowkiem poprzecznym według DIN 1880 na obrabiarkach wyposażonych w uchwyt HSK-A 63. Sprawdza się w frezowaniu płaszczyzn, obróbce zgrubnej i wykańczającej w narzędziowniach, zakładach produkcyjnych i działach utrzymania ruchu, gdzie wymagana jest wysoka dokładność bicia i możliwość pracy przy podwyższonych prędkościach obrotowych.

Specyfikacja techniczna

• Norma: DIN 69893 (ISO 12164-1, kształt A)
• Uchwyt: HSK-A 63
• Wersja: trzpień frezarski uniwersalny do nasadzania głowicy
• Długość trzpienia: 24 mm
• Średnica trzpienia: 32 mm
• Długość wysięgu: 100 mm
• Średnica odsadzenia: 58 mm
• Długość mocowania: 38 mm
• Stożek: DIN 254
• Twardość po hartowaniu: 58 ± 2 HRC, minimalna głębokość hartowania 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra < 1 μm
• Bicie promieniowe: ≤ 0,006 mm
• Klasa wyważenia: G 2,5 dla 25000 min⁻¹
• Otwór kanału chłodzącego: tak
• Materiał: stopowa stal do nawęglania
• Przeznaczenie: do mocowania narzędzi z rowkiem poprzecznym według DIN 1880

Zawartość zestawu

• Trzpień frezarski uniwersalny do głowic nasadzanych
• Śruba dociągająca
• Pierścień zabierakowy
• Wpust pasowany
