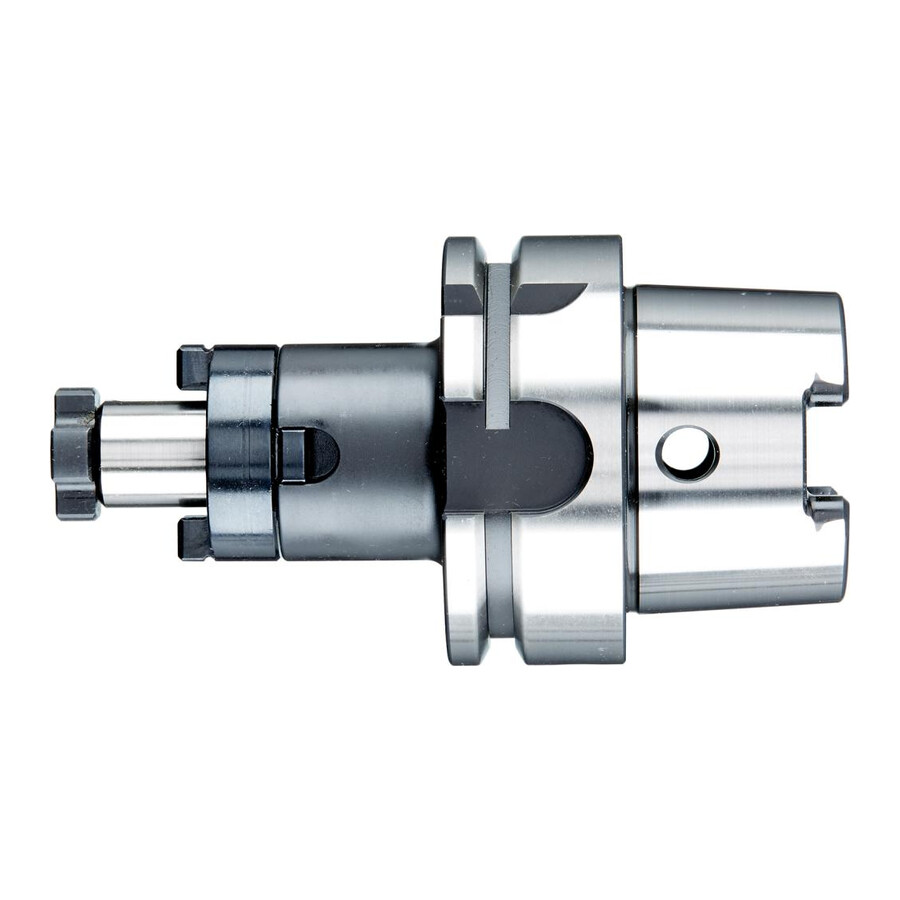

Trzpień frezarski uniwersalny HSK-A63 DIN 69893 40x70 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Trzpień frezarski uniwersalny do głowic nasadzanych HSK-A 63 40x70 mm Fortis
Uniwersalny trzpień frezarski do głowic nasadzanych przeznaczony jest do precyzyjnego mocowania narzędzi z rowkiem poprzecznym w oprawkach HSK-A 63. Sprawdza się w obróbce skrawaniem wszędzie tam, gdzie wymagana jest wysoka dokładność bicia i stabilność połączenia narzędzie–wrzeciono.
Cechy i korzyści
- Wykonanie wg ISO 12164-1 (DIN 69893), kształt A – kompatybilność z obrabiarkami wykorzystującymi standardowe uchwyty HSK-A 63, ułatwiająca dobór i integrację z parkiem maszynowym.
- Stopowa stal do nawęglania, hartowana 58 ± 2 HRC – zwiększona odporność na zużycie i odkształcenia, co przekłada się na dłuższą żywotność oprawki i stabilność procesu obróbki.
- Tolerancja kąta stożka AT3 i chropowatość Ra < 1 μm – bardzo dokładne dopasowanie stożka do wrzeciona ograniczające wibracje i poprawiające jakość powierzchni obrabianej.
- Bicie promieniowe ≤ 0,006 mm – wysoka concentryczność narzędzia zapewniająca lepszą dokładność wymiarową detali i ograniczenie odrzutów jakościowych.
- Klasa wyważenia G 2,5 dla 25000 min-1 – przystosowanie do pracy przy wysokich prędkościach obrotowych, co umożliwia zwiększenie wydajności obróbki bez pogorszenia jakości.
- Otwór kanału chłodzącego – możliwość efektywnego doprowadzenia chłodziwa w strefę skrawania, co poprawia trwałość narzędzia i stabilność procesu.
- Komplet z osprzętem mocującym – dostawa wraz ze śrubą dociągającą, pierścieniem zabierakowym i wpustem pasowanym skraca czas przygotowania narzędzia do pracy.
Zastosowanie
Trzpień przeznaczony jest do mocowania głowic frezarskich nasadzanych z rowkiem poprzecznym zgodnie z DIN 1880 w uchwytach HSK-A 63. Stosowany w obróbce skrawaniem na centrach obróbczych i frezarkach w zakładach mechanicznych, narzędziowniach, działach Utrzymania Ruchu oraz produkcji seryjnej i małoseryjnej, wszędzie tam, gdzie wymagana jest powtarzalność mocowania i dokładność bicia narzędzia.
Specyfikacja techniczna
- Norma: DIN 69893
- Uchwyt: HSK-A 63
- Średnica trzpienia: 40 mm
- Długość trzpienia: 27 mm
- Długość wysięgu: 70 mm
- Średnica odsadzenia: 70 mm
- Długość mocowania: 41 mm
- Stożek: DIN 254
- Tolerancja kąta stożka: AT3
- Chropowatość powierzchni stożka: Ra < 1 μm
- Bicie promieniowe: ≤ 0,006 mm
- Klasa wyważenia: G 2,5 dla 25000 min-1
- Materiał: stopowa stal do nawęglania
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Kanał chłodzący: z otworem kanału chłodzącego
- Przeznaczenie narzędzia: do mocowania narzędzi z rowkiem poprzecznym wg DIN 1880
Zawartość zestawu
- Trzpień frezarski uniwersalny do głowic nasadzanych
- Śruba dociągająca
- Pierścień zabierakowy
- Wpust pasowany
Najczęściej zadawane pytania
Do jakiego uchwytu pasuje ten trzpień frezarski HSK?
Trzpień przeznaczony jest do uchwytów HSK-A 63 wykonanych wg ISO 12164-1 (DIN 69893), kształt A.
Czy trzpień jest odpowiedni do głowic nasadzanych z rowkiem poprzecznym?
Tak, jest przystosowany do mocowania narzędzi z rowkiem poprzecznym zgodnie z DIN 1880.
Jakie są wymiary trzpienia frezarskiego do głowic nasadzanych?
Średnica trzpienia wynosi 40 mm, długość trzpienia 27 mm, długość wysięgu 70 mm, średnica odsadzenia 70 mm, a długość mocowania 41 mm.
Co jest dołączone do trzpienia frezarskiego w dostawie?
W skład dostawy wchodzi trzpień frezarski uniwersalny do głowic nasadzanych wraz ze śrubą dociągającą, pierścieniem zabierakowym i wpustem pasowanym.
