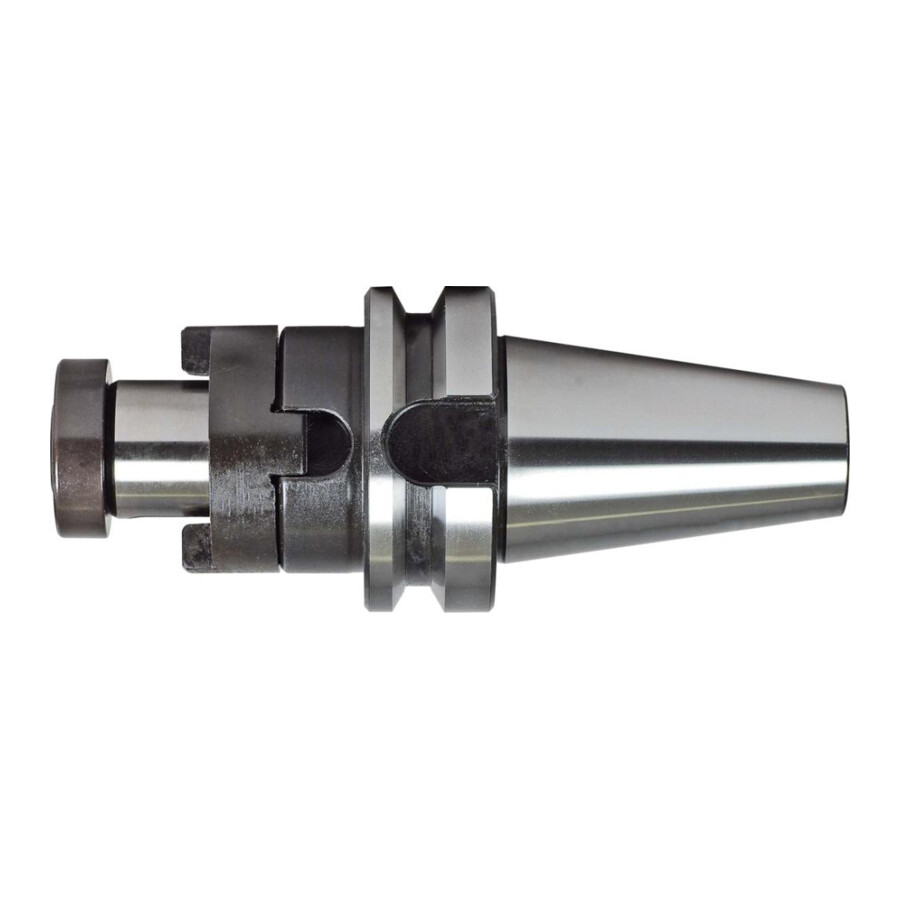

Trzpień frezarski uniwersalny do głowic nasadzanych BT40 22mm krótki Fortis

Trzpień frezarski uniwersalny do głowic nasadzanych BT 40 22 mm krótki Fortis

Uniwersalny trzpień frezarski do mocowania głowic nasadzanych, przeznaczony do precyzyjnej obróbki skrawaniem na obrabiarkach z uchwytem BT 40. Sprawdzi się w narzędziowniach, produkcji seryjnej oraz działach utrzymania ruchu, gdzie wymagane jest stabilne i powtarzalne mocowanie narzędzi.

Cechy i korzyści

• Standard JIS B 6339 ADB / ISO 7388-2 – kompatybilność z szeroką gamą obrabiarek wyposażonych w uchwyt BT 40, co ułatwia integrację w istniejącym parku maszynowym.
• Wersja krótka – ograniczona długość wysięgu sprzyja sztywności układu narzędzie–uchwyt, co przekłada się na wyższą dokładność obróbki i mniejsze wibracje.
• Stożek o tolerancji AT3 i chropowatości Ra < 1 µm – precyzyjne dopasowanie do gniazda wrzeciona redukuje bicie i zużycie zarówno trzpienia, jak i wrzeciona, co obniża koszty serwisu.
• Bicie promieniowe BT 40 ≤ 0,01 mm – stabilne prowadzenie głowicy frezarskiej zapewnia lepszą jakość powierzchni obrabianej i większą powtarzalność wymiarową detali.
• Klasa wyważenia G 6,3 przy 15000 min⁻¹ – możliwość pracy przy wysokich prędkościach obrotowych bez nadmiernych drgań, co zwiększa wydajność procesu.
• Otwór kanału chłodzącego – umożliwia doprowadzenie chłodziwa przez uchwyt, co poprawia odprowadzenie ciepła i wiórów, wydłużając trwałość narzędzia skrawającego.
• Komplet z elementami mocującymi – dostawa ze śrubą dociągającą, pierścieniem zabierakowym i wpustem pasowanym pozwala na natychmiastowe wdrożenie do pracy bez dodatkowych zakupów.

Zastosowanie

Trzpień przeznaczony jest do mocowania głowic frezarskich nasadzanych z rowkiem poprzecznym według DIN 1880 w obrabiarkach z uchwytem BT 40. Stosowany w obróbce skrawaniem elementów maszyn, części form, detali produkcyjnych w zakładach mechanicznych, narzędziowniach, liniach produkcyjnych oraz w serwisach i warsztatach, gdzie wymagana jest wysoka powtarzalność geometryczna i niezawodne mocowanie narzędzia.

Specyfikacja techniczna

• Norma: JIS B 6339 ADB (ISO 7388-2, kształt AD)
• Uchwyt: BT 40
• Wersja: krótka
• Długość trzpienia: 19 mm
• Średnica trzpienia: 22 mm
• Długość wysięgu: 55 mm
• Średnica odsadzenia: 40 mm
• Długość mocowania: 30,6 mm
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra < 1 µm
• Bicie promieniowe BT 40: ≤ 0,01 mm
• Klasa wyważania: G 6,3 przy 15000 min⁻¹
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Kanał chłodzący: z otworem kanału chłodzącego
• Przeznaczenie mocowania: do narzędzi z rowkiem poprzecznym według DIN 1880

Zawartość zestawu

• Trzpień frezarski uniwersalny do głowic nasadzanych
• Śruba dociągająca
• Pierścień zabierakowy
• Wpust pasowany
