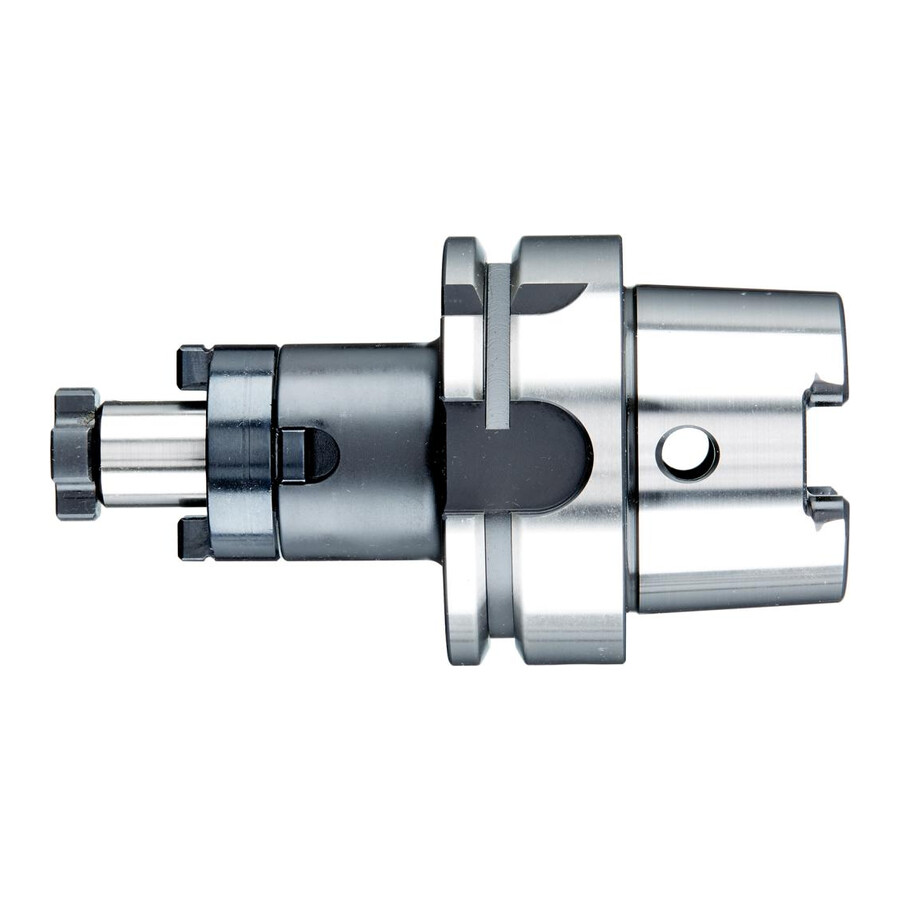

Trzpień frezarski do głowic nasadzanych HSK-A 63 16×60 mm Fortis
Specjalistyczny uchwyt frezarski przeznaczony do mocowania głowic nasadzanych na oprawce HSK-A 63, zgodny z normą DIN 69893. Rozwiązanie dedykowane dla zakładów obróbki skrawaniem, które oczekują stabilnego mocowania narzędzia, powtarzalnej dokładności wymiarowej i możliwości pracy przy wysokich prędkościach obrotowych.
Cechy i korzyści
- Oprawka HSK-A 63 – kompatybilność z popularnymi centrami obróbczymi, ułatwiająca integrację z istniejącym parkiem maszynowym.
- Zgodność z ISO 12164-1 (DIN 69893), kształt A – pewność dopasowania do wrzeciona oraz przewidywalne zachowanie podczas obróbki.
- Tolerancja kąta stożka AT3 – wysoka precyzja osadzenia w wrzecionie, co ogranicza zużycie narzędzia i poprawia jakość powierzchni obrabianej.
- Bicie promieniowe ≤ 0,006 mm – mniejsze drgania, stabilniejsza praca frezu i redukcja odrzutów produkcyjnych.
- Klasa wyważenia G 2,5 dla 25000 min⁻¹ – możliwość bezpiecznej pracy przy dużych prędkościach obrotowych, istotna w szybkiej obróbce skrawaniem.
- Otwór kanału chłodzącego – efektywne doprowadzenie chłodziwa w strefę skrawania, co wydłuża trwałość głowic nasadzanych i poprawia odprowadzanie wiórów.
- Mocowanie narzędzi z rowkiem poprzecznym wg DIN 1880 – pewne przenoszenie momentu obrotowego i bezpieczeństwo pracy przy dużych obciążeniach.
Zastosowanie
Przeznaczony do zastosowania w centrach obróbczych i frezarkach wyposażonych w uchwyt HSK-A 63, w procesach obróbki z użyciem głowic nasadzanych z rowkiem poprzecznym zgodnym z DIN 1880. Sprawdza się w produkcji seryjnej i małoseryjnej w zakładach obróbki metali, narzędziowniach, działach utrzymania ruchu oraz wszędzie tam, gdzie wymagana jest stabilna, precyzyjna i powtarzalna obróbka frezarska przy wysokich prędkościach.
Specyfikacja techniczna
- Norma: ISO 12164-1 (DIN 69893), kształt A
- Uchwyt: HSK-A 63
- Wersja: trzpień frezarski uniwersalny do nasadzania głowicy
- Średnica trzpienia: 16 mm
- Długość wysięgu: 60 mm
- Długość trzpienia: 17 mm
- Średnica odsadzenia: 32 mm
- Długość mocowania: 27 mm
- Materiał: stopowa stal do nawęglania
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Stożek: DIN 254
- Tolerancja kąta stożka: AT3
- Dokładność powierzchni stożka: Ra < 1 μm
- Bicie promieniowe: ≤ 0,006 mm
- Klasa wyważenia: G 2,5 dla 25000 min⁻¹
- Kanał chłodzący: z otworem kanału chłodzącego
- Mocowanie narzędzi: do narzędzi z rowkiem poprzecznym wg DIN 1880
Zawartość zestawu
- Trzpień frezarski uniwersalny do głowic nasadzanych
- Śruba dociągająca
- Pierścień zabierakowy
- Wpust pasowany
Najczęściej zadawane pytania
Do jakiego uchwytu wrzeciona pasuje ten trzpień frezarski?
Trzpień jest przeznaczony do uchwytu HSK-A 63 zgodnie z ISO 12164-1 (DIN 69893), kształt A.
Czy trzpień nadaje się do głowic nasadzanych z rowkiem poprzecznym?
Tak, produkt jest przeznaczony do mocowania narzędzi z rowkiem poprzecznym zgodnie z DIN 1880.
Czy w trzpieniu jest kanał chłodzący do doprowadzenia chłodziwa?
Tak, trzpień posiada otwór kanału chłodzącego ułatwiający doprowadzenie chłodziwa do strefy skrawania.
Co jest dostarczane w komplecie z trzpieniem frezarskim?
W zestawie znajduje się trzpień frezarski do głowic nasadzanych, śruba dociągająca, pierścień zabierakowy oraz wpust pasowany.
