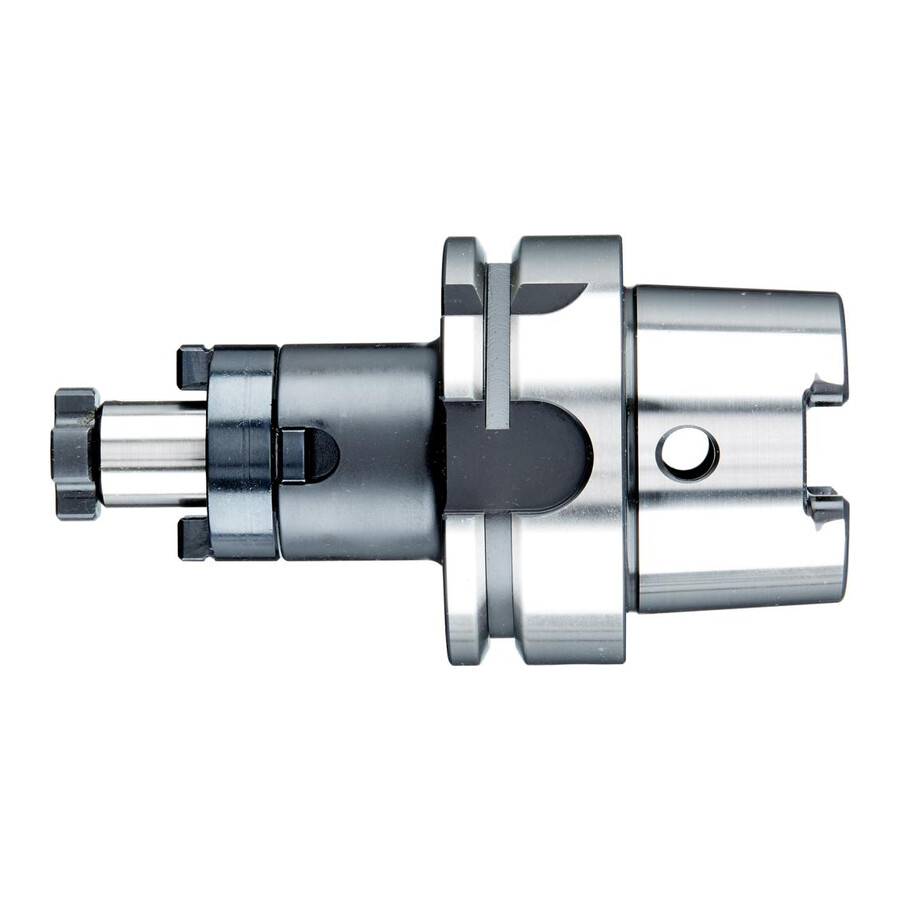

Trzpień frezarski uniwersalny do głowic nasadzanych HSK-A63 27x100 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Trzpień frezarski uniwersalny do głowic nasadzanych HSK-A 63 27x100 mm Fortis
Uniwersalny trzpień frezarski do głowic nasadzanych przeznaczony jest do precyzyjnego mocowania narzędzi skrawających na oprawkach HSK-A 63. Sprawdzi się w nowoczesnych centrach obróbczych wszędzie tam, gdzie wymagane jest stabilne, sztywne i powtarzalne połączenie wrzeciona z głowicą frezarską.
Cechy i korzyści
- Wykonanie wg ISO 12164-1 (DIN 69893), kształt A – pewna kompatybilność z oprawkami i wrzecionami HSK-A 63 w standardowych układach mocowania.
- Stożek DIN 254, tolerancja kąta AT3 – dokładne dopasowanie w stożku wrzeciona ogranicza bicie i poprawia jakość obróbki oraz trwałość narzędzi.
- Twardość po hartowaniu 58 ± 2 HRC – odporność na zużycie w strefie mocowania przekłada się na dłuższą żywotność trzpienia i stabilną geometrię mocowania.
- Bicie promieniowe ≤ 0,006 mm – wysoka precyzja obrotu ogranicza wibracje, co pozwala uzyskać lepszy stan powierzchni obrabianej i wyższe parametry skrawania.
- Klasa wyważenia G 2,5 dla 25000 min-1 – bezpieczna praca przy wysokich prędkościach obrotowych sprzyja zwiększeniu wydajności obróbki.
- Otwór kanału chłodzącego – możliwość podawania chłodziwa do strefy skrawania wspiera odprowadzanie ciepła i zwiększa trwałość głowicy frezarskiej.
- Do narzędzi z rowkiem poprzecznym wg DIN 1880 – szybkie i powtarzalne mocowanie standardowych głowic nasadzanych.
Zastosowanie
Przeznaczony do mocowania głowic frezarskich nasadzanych z rowkiem poprzecznym według DIN 1880 w centrach obróbczych i frezarkach wyposażonych w uchwyt HSK-A 63. Stosowany w obróbce zgrubnej i wykańczającej w zakładach obróbki metali, narzędziowniach, działach utrzymania ruchu oraz produkcji seryjnej, gdzie wymagane jest stabilne mocowanie, wysoka dokładność oraz możliwość pracy z chłodzeniem przez wrzeciono.
Specyfikacja techniczna
- Norma: DIN 69893 (ISO 12164-1), kształt A
- Uchwyt: HSK-A 63
- Średnica trzpienia: 27 mm
- Długość wysięgu: 100 mm
- Średnica odsadzenia: 48 mm
- Długość mocowania: 33 mm
- Długość trzpienia: 21 mm
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Stożek: DIN 254
- Tolerancja kąta stożka: AT3
- Dokładność powierzchni stożka: Ra < 1 μm
- Bicie promieniowe: ≤ 0,006 mm
- Klasa wyważenia: G 2,5 dla 25000 min-1
- Otwór kanału chłodzącego: tak
- Przeznaczenie: do narzędzi z rowkiem poprzecznym wg DIN 1880
Zawartość zestawu
- Trzpień frezarski uniwersalny do głowic nasadzanych
- Śruba dociągająca
- Pierścień zabierakowy
- Wpust pasowany
Najczęściej zadawane pytania
Do jakiego uchwytu pasuje ten trzpień frezarski HSK?
Trzpień jest przeznaczony do uchwytu HSK-A 63 zgodnego z normą DIN 69893 (ISO 12164-1), kształt A.
Jakie głowice frezarskie można mocować na tym trzpieniu?
Trzpień służy do mocowania głowic nasadzanych z rowkiem poprzecznym zgodnych z DIN 1880.
Czy trzpień ma kanał chłodzący do doprowadzania chłodziwa?
Tak, trzpień posiada otwór kanału chłodzącego umożliwiający doprowadzenie chłodziwa.
Co jest dołączone w komplecie z trzpieniem frezarskim?
W komplecie znajduje się trzpień frezarski, śruba dociągająca, pierścień zabierakowy oraz wpust pasowany.
