Trzpień frezarski uniwersalny do głowic nasadzanych HSK-A63 27x60 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

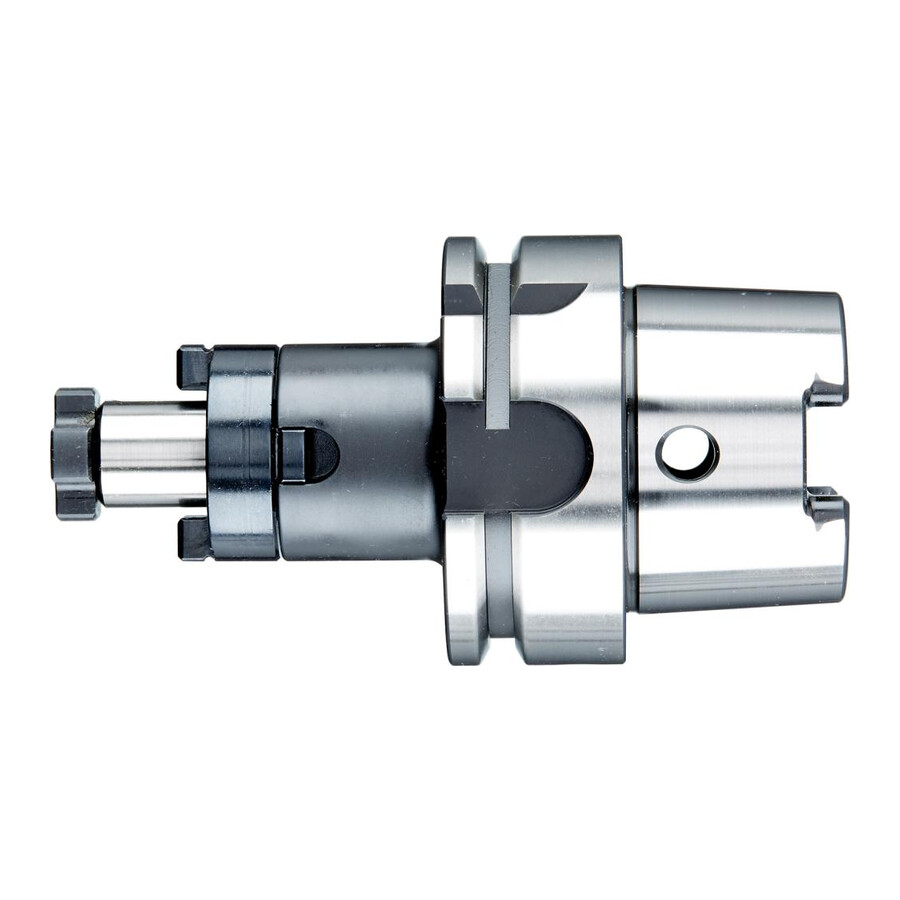

Trzpień frezarski do głowic nasadzanych HSK-A 63 27×60 mm Fortis
Precyzyjny trzpień frezarski do głowic nasadzanych przeznaczony do współpracy z uchwytem HSK-A 63, zapewniający powtarzalne mocowanie narzędzi skrawających w operacjach frezowania. Rozwiązanie dla zakładów obróbki skrawaniem, które wymagają stabilności procesu i precyzyjnego bicia narzędzia.
Cechy i korzyści
- Wykonanie wg ISO 12164-1 (DIN 69893), kształt A – pełna kompatybilność z oprawkami wrzeciona HSK-A 63 stosowanymi w nowoczesnych centrach obróbczych.
- Twardość 58 ± 2 HRC i minimalna głębokość hartowania 0,5 mm – zwiększona odporność na zużycie w strefie mocowania, co ogranicza częstotliwość wymiany oprawek i przestojów.
- Bicie promieniowe ≤ 0,006 mm – stabilne warunki skrawania, lepsza jakość powierzchni obrabianej i mniejsze ryzyko wibracji narzędzia.
- Dokładność powierzchni stożka Ra < 1 μm oraz tolerancja kąta stożka AT3 – pewne, powtarzalne osadzenie w wrzecionie, co przekłada się na dokładność wymiarową detali.
- Klasa wyważenia G 2,5 dla 25000 min⁻¹ – możliwość pracy przy wysokich prędkościach obrotowych bez nadmiernych drgań, co wpływa na żywotność wrzeciona i narzędzia.
- Otwór kanału chłodzącego – umożliwia efektywne doprowadzenie chłodziwa do strefy skrawania, wspierając stabilność procesu i trwałość ostrza.
- Przystosowanie do narzędzi z rowkiem poprzecznym wg DIN 1880 – szybkie i pewne mocowanie standardowych głowic nasadzanych, bez konieczności stosowania niestandardowych elementów.
Zastosowanie
Trzpień przeznaczony jest do mocowania głowic frezarskich nasadzanych z rowkiem poprzecznym według DIN 1880 w maszynach z uchwytem HSK-A 63. Sprawdza się w centrach obróbczych i frezarkach CNC wszędzie tam, gdzie wymagana jest wysoka precyzja bicia, dobra jakość powierzchni i możliwość pracy przy dużych prędkościach obrotowych. Stosowany w produkcji seryjnej i małoseryjnej w branży metalowej, obróbce elementów maszyn, form i części precyzyjnych.
Specyfikacja techniczna
- Norma: ISO 12164-1 (DIN 69893), kształt A
- Uchwyt: HSK-A 63
- Wersja: trzpień frezarski uniwersalny do nasadzania głowicy
- Długość trzpienia: 21 mm
- Średnica trzpienia: 27 mm
- Długość wysięgu: 60 mm
- Średnica odsadzenia: 48 mm
- Długość mocowania: 33 mm
- Stożek: DIN 254
- Tolerancja kąta stożka: AT3
- Dokładność powierzchni stożka: Ra < 1 μm
- Bicie promieniowe: ≤ 0,006 mm
- Klasa wyważenia: G 2,5 dla 25000 min⁻¹
- Otwór kanału chłodzącego: tak
- Przeznaczenie: do mocowania narzędzi z rowkiem poprzecznym wg DIN 1880
Zawartość zestawu
- Trzpień frezarski uniwersalny do głowic nasadzanych
- Śruba dociągająca
- Pierścień zabierakowy
- Wpust pasowany
Najczęściej zadawane pytania
Do jakiego uchwytu pasuje ten trzpień frezarski HSK?
Trzpień jest przeznaczony do uchwytu HSK-A 63 zgodnie z ISO 12164-1 (DIN 69893), kształt A.
Czy trzpień nadaje się do głowic frezarskich z rowkiem poprzecznym?
Tak, jest przeznaczony do mocowania narzędzi z rowkiem poprzecznym według DIN 1880.
Jaka jest długość wysięgu i średnica trzpienia?
Długość wysięgu wynosi 60 mm, a średnica trzpienia 27 mm.
Co jest dostarczane razem z trzpieniem frezarskim?
W komplecie znajdują się: trzpień frezarski uniwersalny do głowic nasadzanych, śruba dociągająca, pierścień zabierakowy oraz wpust pasowany.
