Trzpień frezarski uniwersalny do głowic nasadzanych SK40 16mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

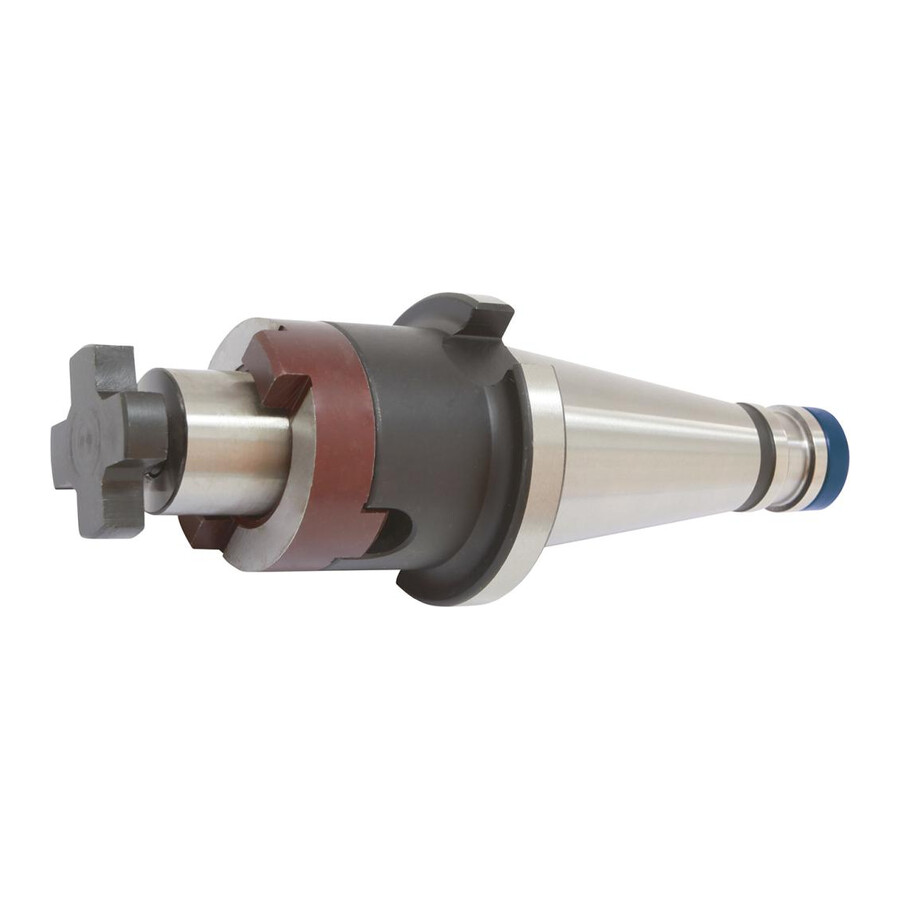

Trzpień frezarski uniwersalny do głowicy nasadzanej SK40-16 Fortis
Precyzyjny trzpień do głowic frezarskich nasadzanych, przeznaczony do profesjonalnych obrabiarek wyposażonych w stożek SK 40. Sprawdza się w zastosowaniach produkcyjnych, gdzie wymagana jest powtarzalność mocowania, niskie bicie i stabilne prowadzenie narzędzia.
Cechy i korzyści
- Zgodność z DIN 2080 kształt A – ułatwia dobór i integrację z istniejącym oprzyrządowaniem w standardzie warsztatowym.
- Stożek DIN 254 z tolerancją AT3 – zapewnia precyzyjne dopasowanie w wrzecionie i stabilne mocowanie przy obróbce z wysokimi wymaganiami dokładności.
- Twardość po hartowaniu 58 ± 2 HRC – przekłada się na wysoką odporność na zużycie, co zmniejsza częstotliwość wymian i przestojów maszyny.
- Bicie promieniowe ≤ 0,005 mm – ogranicza drgania, co poprawia jakość powierzchni obrabianej i wydłuża trwałość narzędzi skrawających.
- Klasa wyważenia G 6,3 dla 15000 min-1 – umożliwia pracę przy podwyższonych prędkościach obrotowych bez pogorszenia stabilności procesu.
- Komplet z elementami mocującymi – dostawa obejmuje śrubę dociągającą, pierścień zabierakowy i wpust pasowany, co skraca czas przygotowania narzędzia do pracy.
Zastosowanie
Przeznaczony do mocowania głowic frezarskich nasadzanych z rowkiem poprzecznym zgodnie z DIN 1880 w obrabiarkach wyposażonych w stożek SK 40. Stosowany w obróbce skrawaniem w zakładach produkcyjnych, narzędziowniach, działach utrzymania ruchu oraz warsztatach zajmujących się frezowaniem detali wymagających stabilnego i powtarzalnego zamocowania narzędzia.
Specyfikacja techniczna
- Długość trzpienia: 17 mm
- Średnica trzpienia: 16 mm
- Stożek: SK 40
- Długość wysięgu: 52 mm
- Średnica odsadzenia: 32 mm
- Norma trzpienia: DIN 2080 kształt A
- Stożek wg normy: DIN 254
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Tolerancja kąta stożka: AT3
- Dokładność powierzchni stożka: Ra < 0,003 do 0,005 mm
- Bicie promieniowe: ≤ 0,005 mm
- Klasa wyważenia: G 6,3 dla 15000 min-1
- Do mocowania narzędzi: z rowkiem poprzecznym wg DIN 1880
Zawartość zestawu
- Trzpień frezarski uniwersalny do głowic nasadzanych
- Śruba dociągająca
- Pierścień zabierakowy
- Wpust pasowany
Najczęściej zadawane pytania
Do jakich głowic frezarskich pasuje ten trzpień SK 40?
Element jest przeznaczony do mocowania głowic frezarskich nasadzanych z rowkiem poprzecznym zgodnie z DIN 1880, w oprawkach SK 40.
Czy trzpień jest dostarczany z elementami mocującymi?
Tak, w dostawie znajdują się: trzpień frezarski, śruba dociągająca, pierścień zabierakowy oraz wpust pasowany.
Jakie bicie promieniowe ma trzpień frezarski SK 40?
Deklarowane bicie promieniowe wynosi ≤ 0,005 mm.
Jaką prędkość obrotową dopuszcza klasa wyważenia tego trzpienia?
Klasa wyważenia G 6,3 została określona dla prędkości 15000 min-1.
Dane techniczne
| Średnica odsadzenia [mm] | 32 |
| Długość trzpienia [mm] | 17 |
| Stożek | SK 40 |
| Średnica trzpienia [mm] | 16 |
| Długość wysięgu [mm] | 52 |
| Długość wysięgu [mm] | 52 |
