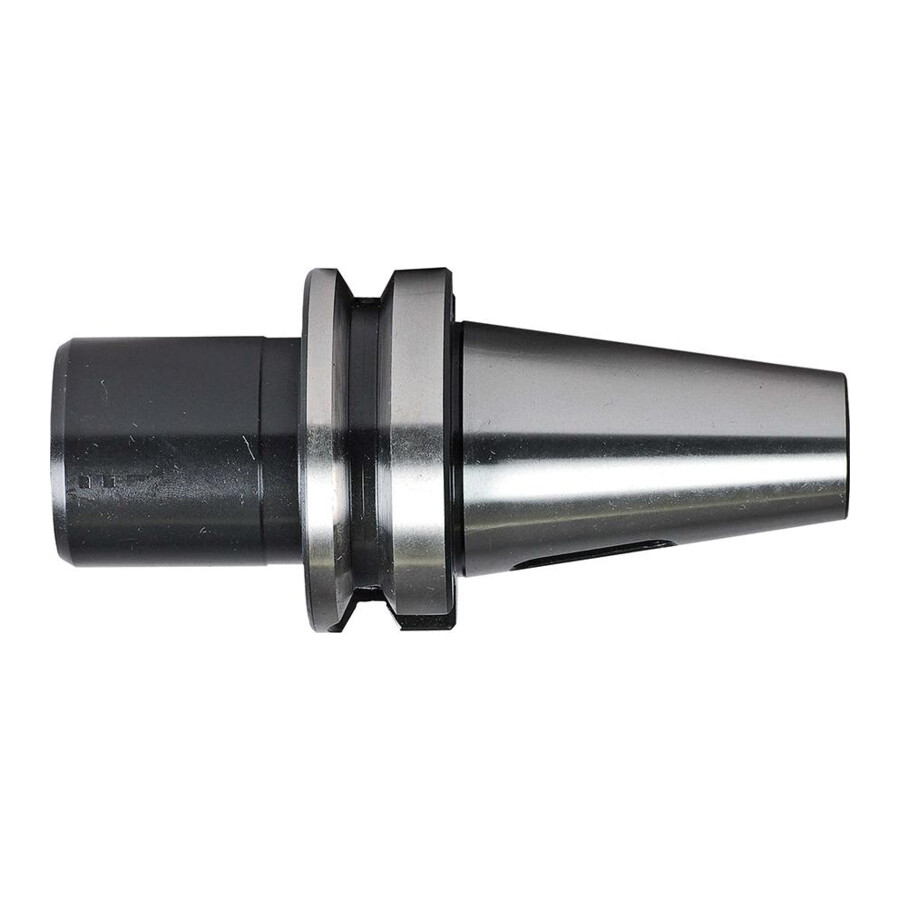

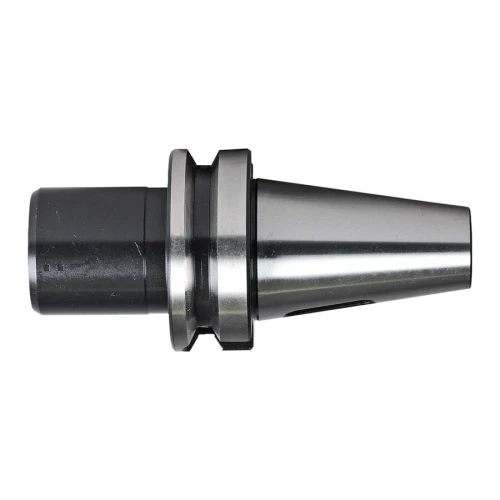

Tuleja redukcyjna BT40/MK4 JIS B 6339 AD 95 mm Fortis

Tuleja redukcyjna BT40 do stożka Morse’a MK4 95 mm Fortis

Precyzyjna tuleja redukcyjna do mocowania narzędzi z chwytem stożkowym Morse’a w oprawkach BT, przeznaczona dla użytkowników oczekujących wysokiej powtarzalności obróbki i stabilnego mocowania w wrzecionach obrabiarek CNC oraz konwencjonalnych.

Cechy i korzyści

• Wykonanie według ISO 7388-2 (JIS B 6339 AD) – pełna kompatybilność z systemami oprawek BT stosowanymi w nowoczesnych centrach obróbczych, co ułatwia integrację z istniejącym parkiem maszynowym.
• Stożek Morse’a MK4 – możliwość bezpośredniego mocowania narzędzi z chwytem MK4, co pozwala wykorzystać posiadane narzędzia w systemie BT i ograniczyć zakupy nowych oprawek.
• Tolerancja kąta stożka AT3 – wysoka dokładność dopasowania, przekładająca się na lepszą sztywność połączenia i mniejsze ugięcia narzędzia podczas obróbki.
• Bicie promieniowe <0,001 mm – ograniczenie niewyważenia i drgań, co poprawia jakość powierzchni obrabianej i wydłuża trwałość narzędzi skrawających.
• Dokładność powierzchni stożka Ra <1 μm – stabilne, powtarzalne osadzenie w gnieździe wrzeciona, co zmniejsza ryzyko zużycia gniazd i poprawia powtarzalność ustawień.
• Klasa wyważenia G 6,3 dla 15000 min⁻¹ – możliwość pracy przy wysokich prędkościach obrotowych bez nadmiernych drgań, istotna w szybkiej obróbce i frezowaniu HSM.

Zastosowanie

Przeznaczona do stosowania w obrabiarkach wyposażonych w uchwyt BT 40, w szczególności w centrach obróbczych CNC oraz poziomych i pionowych frezarkach. Sprawdza się przy frezowaniu, wierceniu i rozwiercaniu narzędziami z chwytem stożkowym Morse’a MK4 wszędzie tam, gdzie wymagana jest wysoka precyzja bicia, stabilność mocowania oraz możliwość pracy przy zwiększonych obrotach. Odpowiednia dla zakładów produkcyjnych, narzędziowni i działów utrzymania ruchu standaryzujących system uchwytów narzędziowych.

Specyfikacja techniczna

• Norma: JIS B 6339 AD
• Uchwyt: BT 40
• Stożek: MK 4
• Długość wysięgu: 95 mm
• Średnica odsadzenia: 48 mm
• Wykonanie: ISO 7388-2 (JIS B 6339 MAS/BT), kształt AD
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Bicie promieniowe: <0,001 mm
• Dokładność powierzchni stożka: Ra <1 μm
• Klasa wyważenia: G 6,3 dla 15000 min⁻¹
