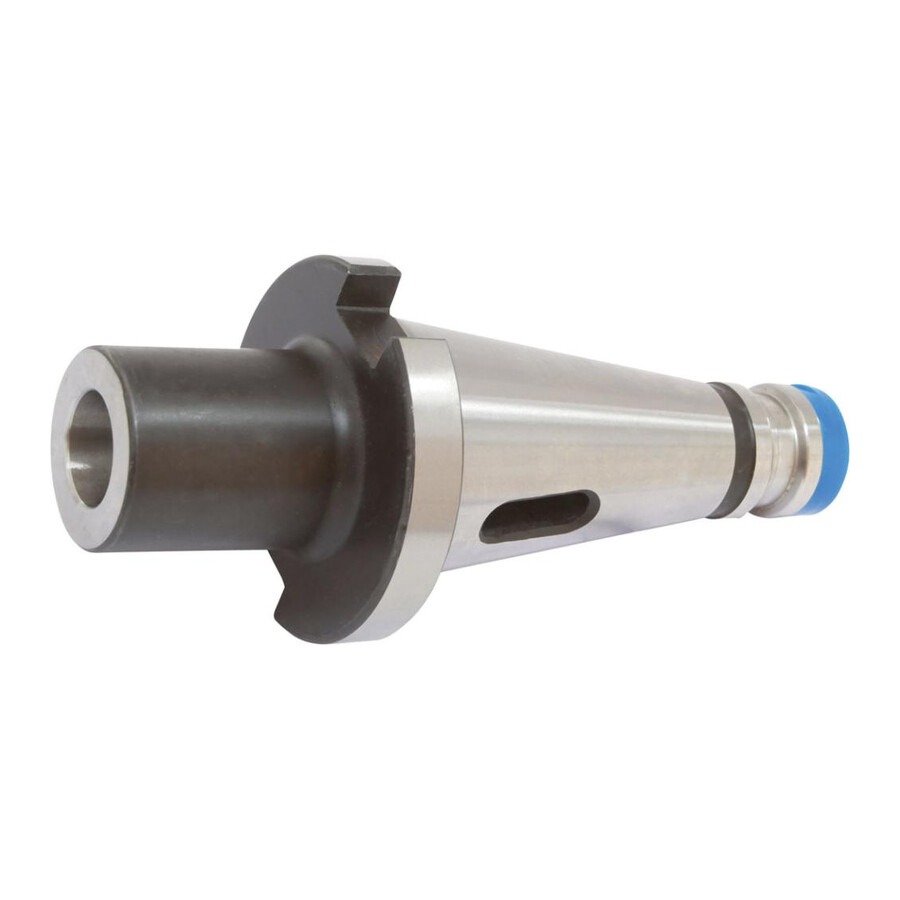

Tuleja redukcyjna DIN 2080 SK40/MK2 długość wysięgu 50 mm Fortis

Tuleja redukcyjna SK40/MK2 długość wysięgu 50 mm Fortis

Precyzyjna oprawka redukcyjna do narzędzi z chwytem stożkowym Morse’a przeznaczona do wrzecion z uchwytem SK40. Rozwiązanie dla zakładów obróbki skrawaniem, które chcą elastycznie stosować narzędzia MK2 przy zachowaniu wysokiej dokładności i powtarzalności mocowania.

Cechy i korzyści

• Wykonanie wg DIN 2080 kształt A – kompatybilność z typowymi oprawkami maszyn CNC i konwencjonalnych, bez konieczności dodatkowych adapterów.
• Chwyt SK 40 / stożek MK 2 – możliwość wykorzystania istniejących narzędzi z chwytem Morse’a w maszynach z wrzecionem SK40, co ogranicza potrzebę zakupu nowych narzędzi.
• Hartowana stal stopowa do nawęglania – zwiększona trwałość powierzchni roboczych, co redukuje zużycie oprawki i koszty wymian.
• Bicie promieniowe 0,005 mm – wysoka precyzja prowadzenia narzędzia, przekładająca się na lepszą jakość obróbki i dłuższą żywotność narzędzi skrawających.
• Dokładność powierzchni stożka Ra < 1 μm – stabilne osadzenie narzędzia i powtarzalność ustawienia, co ułatwia utrzymanie tolerancji wymiarowych.
• Klasa wyważenia G 6,3 dla 15000 min-1 – możliwość stosowania w aplikacjach o podwyższonych prędkościach obrotowych bez nadmiernych drgań.
• Dostawa ze śrubą mocującą – kompletne rozwiązanie gotowe do montażu, bez konieczności dobierania osobnych elementów.

Zastosowanie

Adapter znajduje zastosowanie w centrach obróbczych i frezarkach wyposażonych w uchwyt SK40, tam gdzie konieczne jest mocowanie narzędzi z chwytem stożkowym Morse’a MK2. Sprawdza się przy operacjach wiercenia, rozwiercania i lekkiego frezowania w produkcji jednostkowej i seryjnej, w zakładach mechanicznych, narzędziowniach oraz działach utrzymania ruchu.

Specyfikacja techniczna

• Norma: DIN 2080
• Uchwyt: SK 40
• Wersja: tuleja redukcyjna
• Stożek: MK 2
• Długość wysięgu: 50 mm
• Średnica odsadzenia: 32 mm
• Kształt: DIN 2080 kształt A
• Materiał: stal stopowa do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,8 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 800 N/mm²
• Stożek wrzeciona: DIN 254
• Tolerancja kąta stożka: AT3
• Bicie promieniowe: 0,005 mm
• Dokładność powierzchni stożka: Ra < 1 μm
• Klasa wyważenia: G 6,3 dla 15000 min-1
• Wyposażenie: śruba mocująca (zamontowana)
