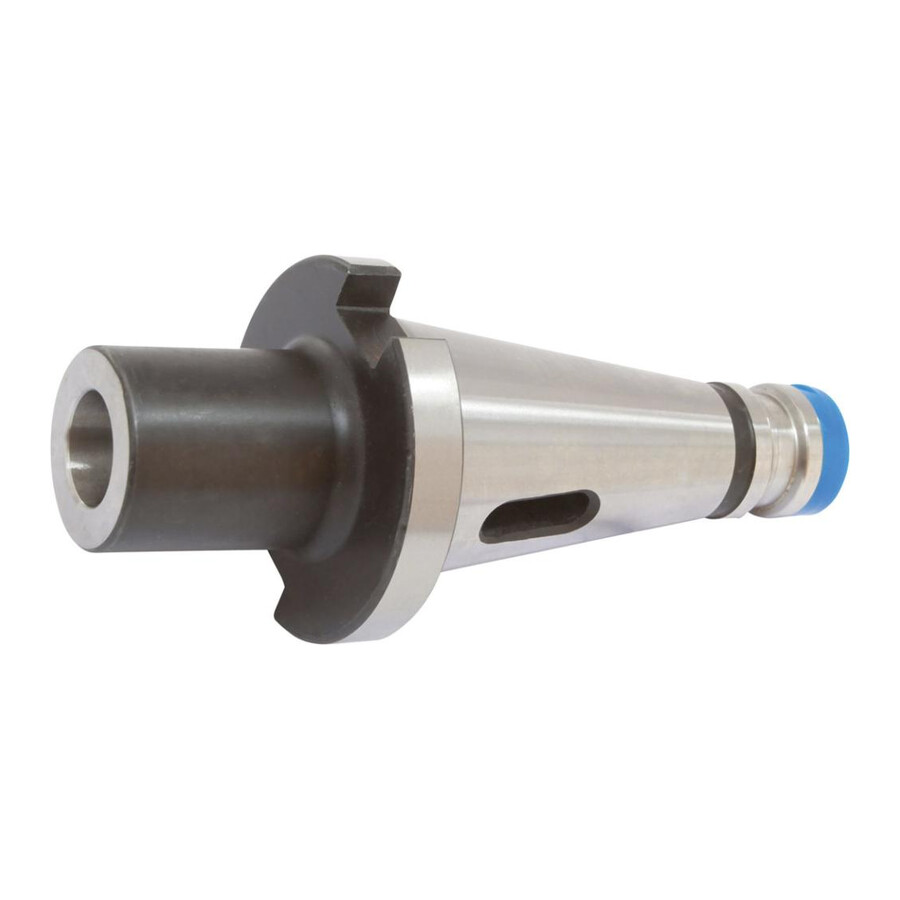

Tuleja redukcyjna DIN 2080 SK40/MK3 długość wysięgu 65 mm Fortis

Tuleja redukcyjna SK40/MK3 długość wysięgu 65 mm Fortis

Precyzyjna oprawka redukcyjna do narzędzi z chwytem stożkowym Morse’a, przeznaczona do mocowania w uchwycie SK 40 w obrabiarkach wyposażonych w system mocowania zgodny z normą DIN 2080. Rozwiązanie dla narzędziowni, działów utrzymania ruchu i produkcji wymagających stabilnego i powtarzalnego mocowania narzędzi MK 3.

Cechy i korzyści

• Wykonanie wg DIN 2080 kształt A – pewna kompatybilność z uchwytami narzędziowymi i wrzecionami pracującymi w tym standardzie, co ułatwia dobór i wymianę osprzętu.
• Stożek MK 3 oraz uchwyt SK 40 – możliwość stosowania popularnych narzędzi z chwytem Morse’a w oprawkach SK 40, co ogranicza konieczność zakupu nowych narzędzi.
• Twardość po hartowaniu 58 ± 2 HRC – wysoka odporność na zużycie powierzchni roboczych, co przekłada się na dłuższą żywotność oprawki i stabilne parametry mocowania.
• Tolerancja kąta stożka AT3 i dokładność Ra < 1 μm – bardzo precyzyjne dopasowanie powierzchni stożkowych, co redukuje bicie narzędzia i poprawia jakość obróbki.
• Bicie promieniowe 0,005 mm – ograniczenie drgań i nierównomierności skrawania, co pozwala utrzymać węższe tolerancje wymiarowe detali.
• Klasa wyważenia G 6,3 dla 15000 min⁻¹ – możliwość pracy przy wyższych prędkościach obrotowych bez nadmiernych sił odśrodkowych, co zwiększa bezpieczeństwo i stabilność procesu.
• Dostawa z zamontowaną śrubą mocującą – gotowość do natychmiastowego użycia bez dodatkowego kompletowania osprzętu, co skraca czas przygotowania maszyny.

Zastosowanie

Oprawka znajduje zastosowanie w frezarkach, centrach obróbczych oraz innych obrabiarkach wyposażonych w uchwyt SK 40 zgodny z DIN 2080, wszędzie tam, gdzie wymagane jest mocowanie narzędzi z chwytem stożkowym Morse’a MK 3. Sprawdza się w obróbce skrawaniem w narzędziowniach, zakładach produkcyjnych, warsztatach mechanicznych oraz działach utrzymania ruchu, umożliwiając elastyczne wykorzystanie posiadanego parku narzędziowego MK 3.

Specyfikacja techniczna

• Norma: DIN 2080
• Uchwyt: SK 40
• Wersja: tuleja redukcyjna
• Stożek: MK 3
• Długość wysięgu: 65 mm
• Średnica odsadzenia: 40 mm
• Kształt: DIN 2080 kształt A
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,8 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 800 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Bicie promieniowe: 0,005 mm
• Dokładność powierzchni stożka: Ra < 1 μm
• Klasa wyważenia: G 6,3 dla 15000 min⁻¹
• Dostawa: oprawka redukcyjna z zamontowaną śrubą mocującą

Zawartość zestawu

• Oprawka redukcyjna SK40/MK3
• Zamontowana śruba mocująca
