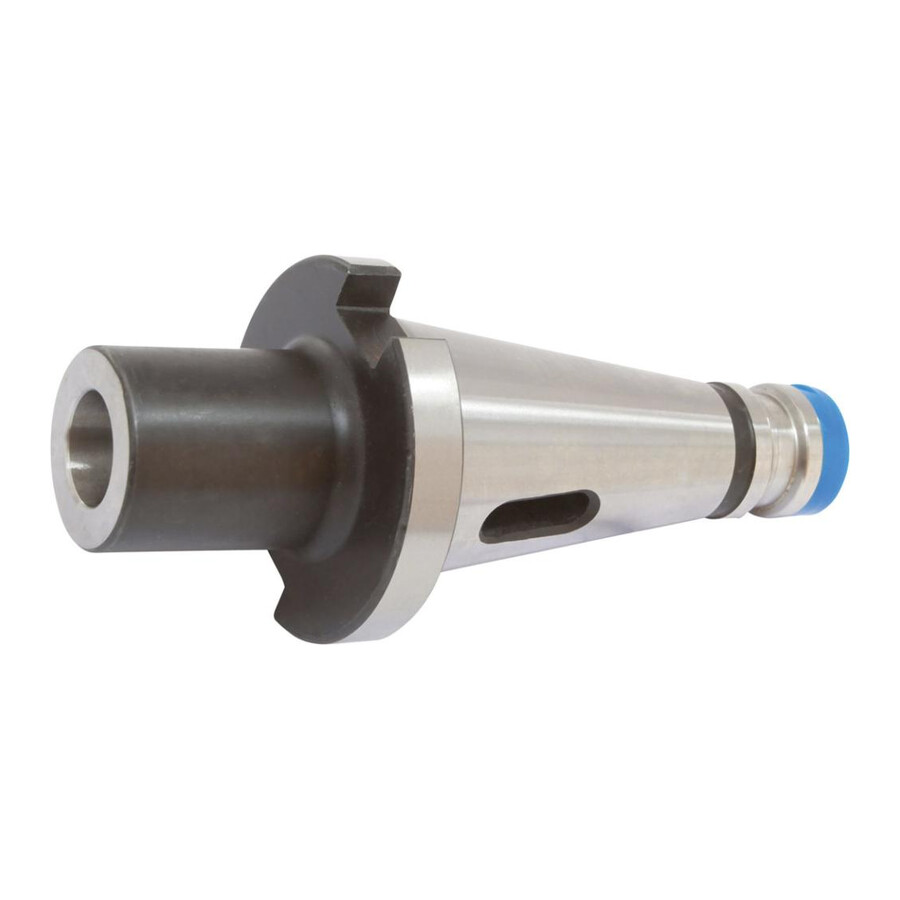

Tuleja redukcyjna DIN 2080 SK40/MK4 długość wysięgu 95 mm Fortis

Tuleja redukcyjna SK40/MK4 długość wysięgu 95 mm Fortis

Precyzyjna oprawka redukcyjna do narzędzi z chwytem stożkowym Morse’a, przystosowana do uchwytu SK 40, przeznaczona do zastosowań w obróbce skrawaniem na frezarkach i centrach obróbczych. Rozwiązanie dla narzędziowni, działów utrzymania ruchu oraz producentów poszukujących stabilnego i powtarzalnego mocowania narzędzi MK 4.

Cechy i korzyści

• Wersja – tuleja redukcyjna – umożliwia wykorzystanie narzędzi z chwytem Morse’a MK 4 w oprawkach SK 40, co ogranicza konieczność zakupu dodatkowych narzędzi.
• Norma DIN 2080, stożek DIN 254 – zapewnia kompatybilność z popularnymi wrzecionami maszyn i standaryzację wyposażenia parku maszynowego.
• Twardość po hartowaniu 58 ± 2 HRC – zwiększona odporność na zużycie przekłada się na dłuższą żywotność oprawki i stabilną jakość mocowania w dłuższym okresie eksploatacji.
• Bicie promieniowe 0,005 mm – wysoka precyzja prowadzenia narzędzia pozwala ograniczyć błędy wymiarowe detali oraz zużycie ostrzy.
• Dokładność powierzchni Ra < 1 μm – gładkie powierzchnie stożkowe poprawiają dopasowanie, zmniejszają ryzyko zakleszczeń i ułatwiają wymianę narzędzi.
• Klasa wyważenia G 6,3 dla 15000 min-1 – umożliwia stabilną pracę przy podwyższonych prędkościach obrotowych, redukując drgania i obciążenia wrzeciona.
• Dostawa z zamontowaną śrubą mocującą – oprawka gotowa do natychmiastowego montażu, co skraca czas przygotowania stanowiska.

Zastosowanie

Przeznaczona do mocowania narzędzi z chwytem stożkowym Morse’a MK 4 w oprawkach SK 40 w obrabiarkach konwencjonalnych i CNC. Sprawdza się w frezowaniu, wierceniu i innych operacjach obróbki skrawaniem w narzędziowniach, zakładach produkcyjnych, warsztatach utrzymania ruchu i firmach usługowych, gdzie wymagane jest powtarzalne i sztywne mocowanie narzędzi przy zachowaniu standardu DIN 2080.

Specyfikacja techniczna

• Norma: DIN 2080
• Uchwyt: SK 40
• Wersja: tuleja redukcyjna
• Stożek: MK 4
• Długość wysięgu: 95 mm
• Średnica odsadzenia: 48 mm
• Kształt: D (wg DIN 2080 kształt A)
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,8 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 800 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Bicie promieniowe: 0,005 mm
• Dokładność powierzchni stożka: Ra < 1 μm
• Klasa wyważenia: G 6,3 dla 15000 min-1
• Dostawa: oprawka redukcyjna z zamontowaną śrubą mocującą

Zawartość zestawu

• Oprawka redukcyjna SK40/MK4
• Zamontowana śruba mocująca
