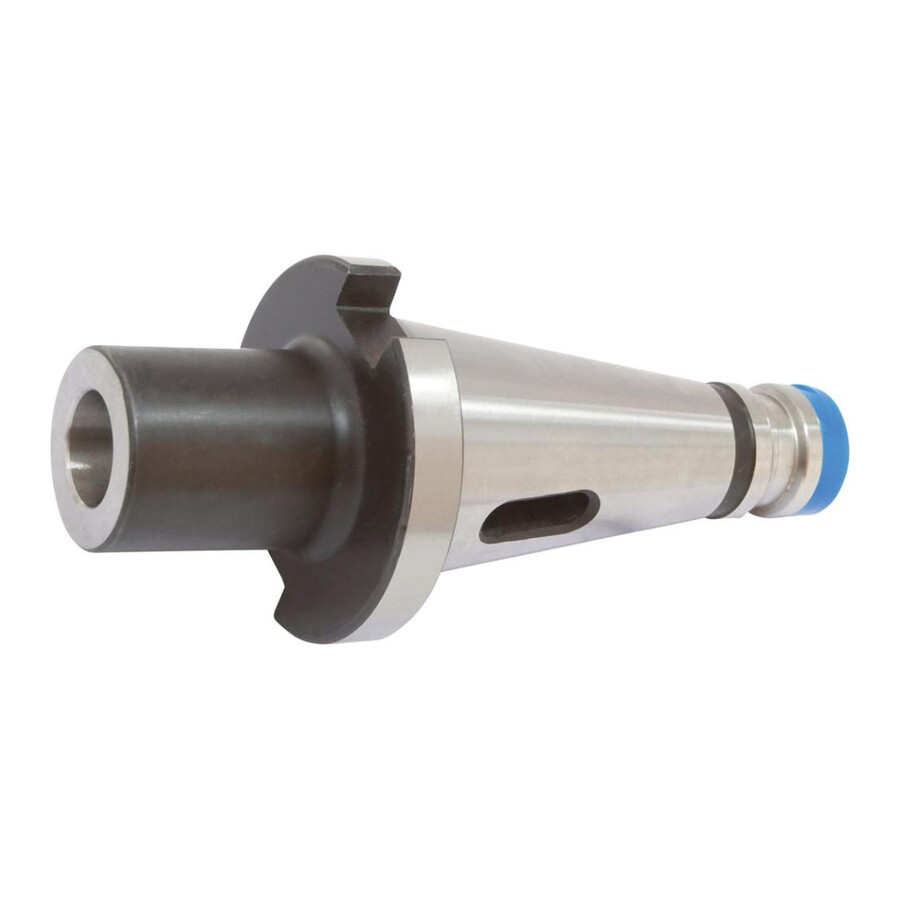

Tuleja redukcyjna DIN 2080 SK50/MK4 długość wysięgu 70 mm Fortis

Tuleja redukcyjna SK50/MK4 DIN 2080 długość wysięgu 70 mm Fortis

Oprawka redukcyjna przeznaczona do mocowania narzędzi z chwytem stożkowym Morse’a w uchwycie SK, stosowana w obrabiarkach skrawających. Sprawdza się w zakładach produkcyjnych i narzędziowniach, gdzie wymagana jest wysoka dokładność obróbki i powtarzalność mocowania.

Cechy i korzyści

• Chwyt SK 50 – umożliwia stosowanie w obrabiarkach wyposażonych w standardowy uchwyt SK, co ułatwia integrację z istniejącym parkiem maszynowym.
• Stożek Morse’a MK 4 – pozwala na mocowanie szerokiej gamy narzędzi w tym popularnym systemie stożkowym, co zwiększa elastyczność zastosowania.
• Wykonanie wg DIN 2080 kształt A – zapewnia kompatybilność z oprawkami i wrzecionami wykonanymi według tej normy, ograniczając ryzyko problemów montażowych.
• Twardość po hartowaniu 58 ± 2 HRC – przekłada się na wysoką odporność na zużycie w warunkach intensywnej eksploatacji oraz stabilność parametrów mocowania.
• Bicie promieniowe 0,005 mm – wspiera uzyskanie wysokiej dokładności wymiarowej i lepszej jakości powierzchni obrabianej, redukując konieczność dodatkowych operacji wykańczających.
• Klasa wyważenia G 6,3 dla 15000 min⁻¹ – umożliwia bezpieczną pracę przy podwyższonych prędkościach obrotowych, co sprzyja zwiększeniu wydajności obróbki.

Zastosowanie

Tuleja redukcyjna znajduje zastosowanie w centrach obróbczych i frezarkach wyposażonych w uchwyt SK 50, gdzie konieczne jest mocowanie narzędzi z chwytem MK 4. Polecana do obróbki skrawaniem w zakładach mechanicznych, działach utrzymania ruchu oraz narzędziowniach, przy operacjach wymagających stabilnego, precyzyjnego mocowania narzędzi stożkowych, takich jak wiercenie, rozwiercanie czy frezowanie.

Specyfikacja techniczna

• Norma: DIN 2080 kształt A
• Uchwyt: SK 50
• Wersja: tuleja redukcyjna
• Stożek: MK 4
• Długość wysięgu: 70 mm
• Średnica odsadzenia: 48 mm
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,8 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 800 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Bicie promieniowe: 0,005 mm
• Dokładność powierzchni stożka: Ra < 1 μm
• Klasa wyważenia: G 6,3 dla 15000 min⁻¹
• Dostawa: oprawka redukcyjna z zamontowaną śrubą mocującą
