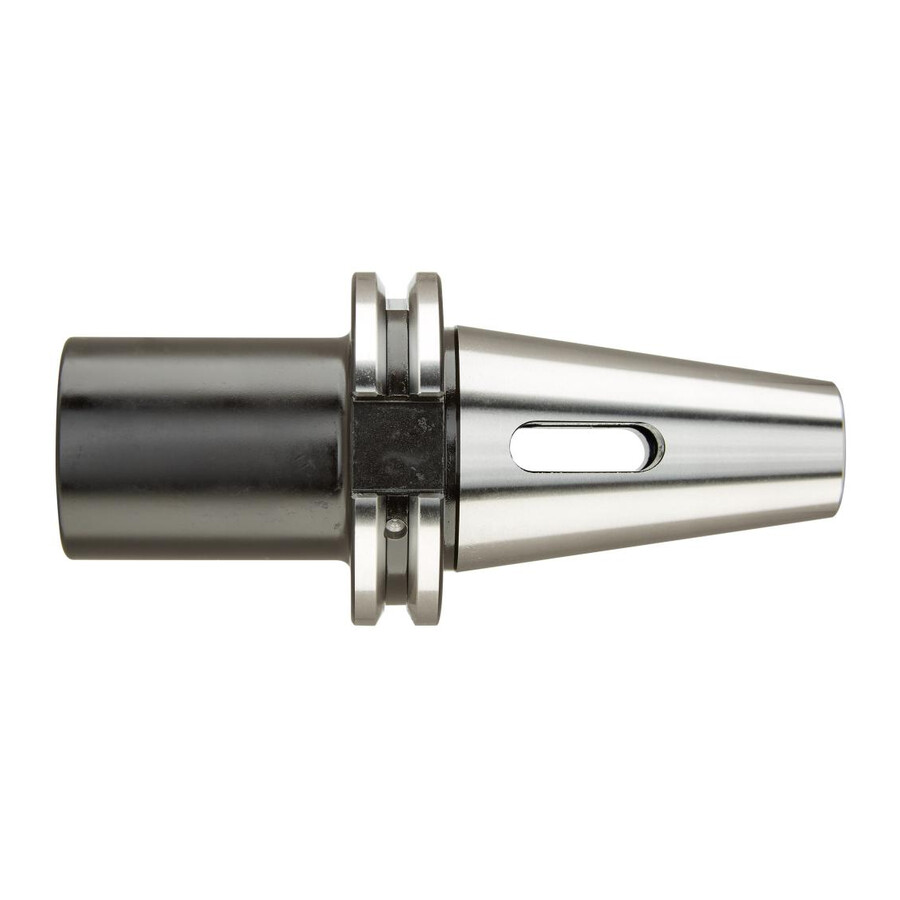

Tuleja redukcyjna DIN 69871 ADB SK40/MK3 70 mm Fortis

Tuleja redukcyjna SK40/MK3 długość wysięgu 70 mm Forti s

Oprawka redukcyjna przeznaczona do mocowania narzędzi z chwytem stożkowym Morse’a w uchwycie SK40, stosowana w obrabiarkach CNC i konwencjonalnych. Rozwiązanie dedykowane dla narzędziowni, działów utrzymania ruchu oraz produkcji seryjnej, gdzie wymagana jest stabilność i powtarzalność mocowania.

Cechy i korzyści

• Wykonanie według DIN 69871 ADB / ISO 7388-1 – kompatybilność z uchwytami wrzeciona przystosowanymi do kształtu AD, co ułatwia dobór oprawek w istniejącym parku maszynowym.
• Chwyt SK40 i stożek MK3 – możliwość stosowania narzędzi Morse’a w oprawkach SK40, co redukuje liczbę potrzebnych uchwytów i obniża koszty wyposażenia.
• Twardość 58 ± 2 HRC i nawęglana stal stopowa – wysoka odporność na zużycie gniazda stożkowego, co wydłuża żywotność oprawki i ogranicza przestoje związane z wymianą osprzętu.
• Tolerancja stożka AT3 i dokładność Ra <1 μm – precyzyjne prowadzenie narzędzia, co zmniejsza bicie, poprawia jakość powierzchni obrabianej oraz stabilność procesu.
• Bicie promieniowe 0,01 mm – ograniczenie drgań i nierównomiernego zużycia narzędzia, przekładające się na lepszą powtarzalność wymiarową detali.
• Wyważenie G 6,3 dla 15000 min⁻¹ – możliwość pracy przy podwyższonych prędkościach obrotowych bez nadmiernych sił odśrodkowych, co zwiększa bezpieczeństwo i trwałość wrzeciona.

Zastosowanie

Produkt przeznaczony do stosowania w obrabiarkach wyposażonych w uchwyt SK40, gdzie zachodzi potrzeba mocowania narzędzi z chwytem stożkowym Morse’a MK3. Sprawdza się w frezarkach, centrach obróbczych oraz innych maszynach skrawających w działach produkcji, narzędziowniach i warsztatach remontowych, przy obróbce elementów wymagających stabilnego i precyzyjnego prowadzenia narzędzia.

Specyfikacja techniczna

• Norma: DIN 69871 ADB
• Uchwyt: SK 40
• Stożek: MK 3
• Długość wysięgu: 70 mm
• Średnica odsadzenia: 40 mm
• ISO: 7388-1 (DIN 69871), kształt AD
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Bicie promieniowe: 0,01 mm
• Dokładność powierzchni stożka: Ra <1 μm
• Klasa wyważenia: G 6,3 dla 15000 min⁻¹
