Tuleja redukcyjna DIN 69871 ADB SK50 MK2 60 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

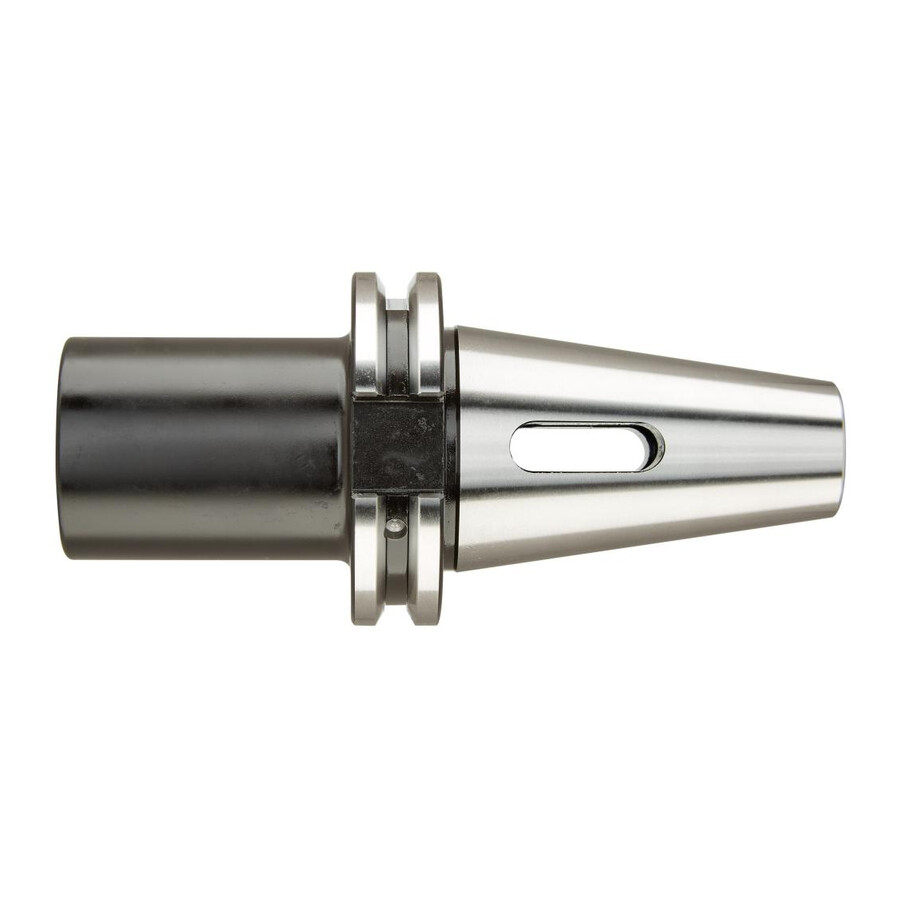

Tuleja redukcyjna SK 50/MK 2 długość wysięgu 60 mm Forti s
Precyzyjna tuleja redukcyjna przeznaczona do mocowania narzędzi z chwytem stożkowym Morse’a w oprawkach według DIN 69871. Rozwiązanie dedykowane do profesjonalnych obrabiarek CNC oraz konwencjonalnych, gdzie kluczowe są stabilność mocowania i powtarzalność obróbki.
Cechy i korzyści
- Wykonanie zgodne z DIN 69871 ADB oraz ISO 7388-1 – pełna kompatybilność z oprawkami maszynowymi o kształcie AD, co ułatwia dobór i wymianę narzędzi.
- Chwyt SK 50 / stożek Morse’a MK 2 – możliwość stosowania narzędzi z chwytem MK2 w systemach wrzecionowych SK50, co redukuje konieczność zakupu nowych narzędzi.
- Twardość po hartowaniu 58 ± 2 HRC – wysoka odporność na zużycie gniazda stożkowego, co przekłada się na dłuższą żywotność oprawki i stabilną jakość obróbki.
- Bicie promieniowe 0,01 mm – ograniczenie drgań narzędzia, poprawa jakości powierzchni obrabianej oraz wydłużenie trwałości ostrza.
- Dokładność powierzchni stożka Ra < 1 μm – precyzyjne przyleganie stożka narzędzia, co zwiększa sztywność układu i powtarzalność zamocowania.
- Klasa wyważenia G 6,3 dla 15000 min⁻¹ – możliwość pracy przy wysokich prędkościach obrotowych z ograniczonym poziomem drgań, co sprzyja stabilnej obróbce.
Zastosowanie
Tuleja przeznaczona do stosowania w centrach obróbczych i frezarkach wyposażonych w oprawki według DIN 69871 ADB z uchwytem SK 50, wszędzie tam, gdzie wymagane jest mocowanie narzędzi z chwytem stożkowym Morse’a MK 2. Sprawdza się w obróbce skrawaniem przy frezowaniu, wierceniu i rozwiercaniu, w zakładach produkcyjnych, narzędziowniach oraz działach utrzymania ruchu, które chcą wykorzystać istniejące narzędzia MK2 w systemach SK50.
Specyfikacja techniczna
- Norma: DIN 69871 ADB / ISO 7388-1, kształt AD
- Uchwyt: SK 50
- Stożek: MK 2
- Długość wysięgu: 60 mm
- Średnica odsadzenia: 32 mm
- Materiał: stopowa stal do nawęglania
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Stożek: DIN 254
- Tolerancja kąta stożka: AT3
- Bicie promieniowe: 0,01 mm
- Dokładność powierzchni stożka: Ra < 1 μm
- Klasa wyważenia: G 6,3 dla 15000 min⁻¹
Najczęściej zadawane pytania
Do jakiego uchwytu pasuje ta tuleja redukcyjna SK 50/MK 2?
Produkt jest przeznaczony do oprawek według DIN 69871 ADB z uchwytem SK 50 i umożliwia mocowanie narzędzi z chwytem stożkowym Morse’a MK 2.
Jakie są podstawowe wymiary tulei redukcyjnej SK 50/MK 2?
Tuleja ma długość wysięgu 60 mm oraz średnicę odsadzenia 32 mm.
Jaka jest dokładność i bicie promieniowe tej tulei redukcyjnej?
Bicie promieniowe wynosi 0,01 mm, a dokładność powierzchni stożka to Ra < 1 μm, z tolerancją kąta stożka AT3.
Do jakich prędkości obrotowych jest wyważona ta oprawka redukcyjna?
Oprawka ma klasę wyważenia G 6,3 dla prędkości obrotowej 15000 min⁻¹.
Dane techniczne
| Uchwyt | SK 50 |
| Stożek | MK 2 |
| Norma | DIN 69871 ADB |
| Długość wysięgu [mm] | 60 |
| Średnica odsadzenia [mm] | 32 |
