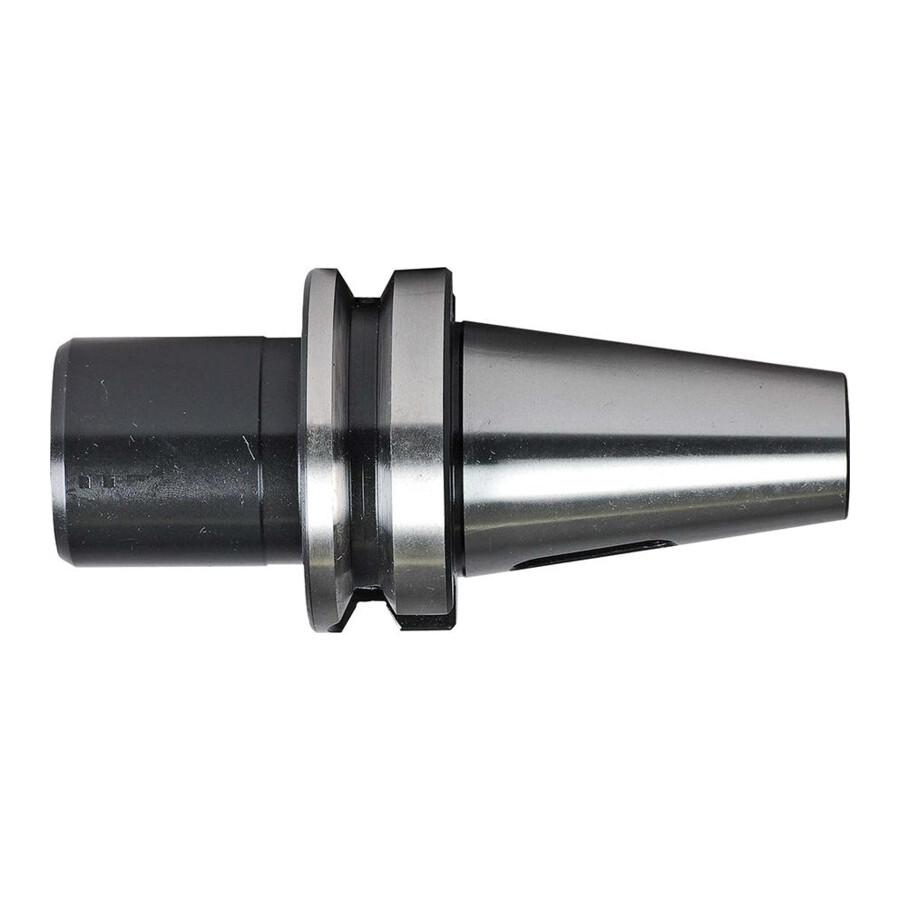

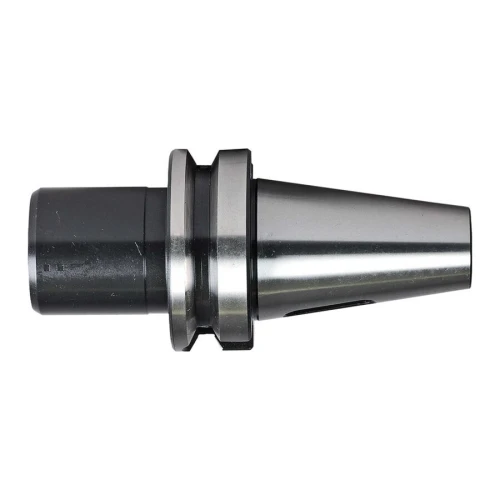

Tuleja redukcyjna JIS B 6339 AD BT40/MK3 70 mm Fortis

Tuleja redukcyjna JIS B 6339 AD do narzędzi z chwytem Morse’a BT40/MK3 FORTIS

Precyzyjna tuleja redukcyjna do narzędzi z chwytem stożkowym Morse’a przeznaczona do wrzecion i oprawek z uchwytem BT 40. Rozwiązanie adresowane jest do użytkowników centrów obróbczych i frezarek CNC, którzy wymagają stabilnego mocowania narzędzi z chwytem MK 3 przy zachowaniu wysokiej dokładności geometrycznej.

Cechy i korzyści

• Norma JIS B 6339 AD (ISO 7388-2) – łatwa integracja z istniejącym parkiem maszynowym wyposażonym w uchwyty MAS/BT, bez potrzeby dodatkowych adapterów.
• Twardość 58 ± 2 HRC – zwiększona odporność na zużycie przekłada się na dłuższą żywotność oprawki i rzadszą wymianę osprzętu.
• Bicie promieniowe <0,001 mm – wysoka precyzja mocowania ogranicza drgania, poprawia jakość powierzchni obrabianej i wydłuża trwałość narzędzi skrawających.
• Tolerancja kąta stożka AT3 – pewne i powtarzalne osadzenie w stożku wrzeciona minimalizuje ryzyko luzów oraz poprawia stabilność procesu skrawania.
• Dokładność powierzchni stożka Ra <1 μm – gładka powierzchnia styku zwiększa powtarzalność pozycjonowania i ogranicza zużycie zarówno tulei, jak i gniazda w maszynie.
• Klasa wyważenia G 6,3 dla 15000 min-1 – przystosowanie do pracy przy wysokich prędkościach obrotowych sprzyja skróceniu czasów obróbki bez pogorszenia jakości.

Zastosowanie

Tuleja przeznaczona jest do mocowania narzędzi z chwytem stożkowym Morse’a MK 3 w oprawkach i wrzecionach o uchwycie BT 40, zgodnych z JIS B 6339 AD. Stosowana w centrach obróbkowych, frezarkach i innych obrabiarkach wykorzystujących standard MAS/BT, wszędzie tam, gdzie wymagana jest wysoka sztywność mocowania i bardzo małe bicie promieniowe podczas obróbki skrawaniem.

Specyfikacja techniczna

• Norma: JIS B 6339 AD
• Uchwyt: BT 40
• Stożek: MK 3
• Długość wysięgu: 70 mm
• Średnica odsadzenia: 40 mm
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Bicie promieniowe: <0,001 mm
• Dokładność powierzchni stożka: Ra <1 μm
• Klasa wyważenia: G 6,3 dla 15000 min-1
