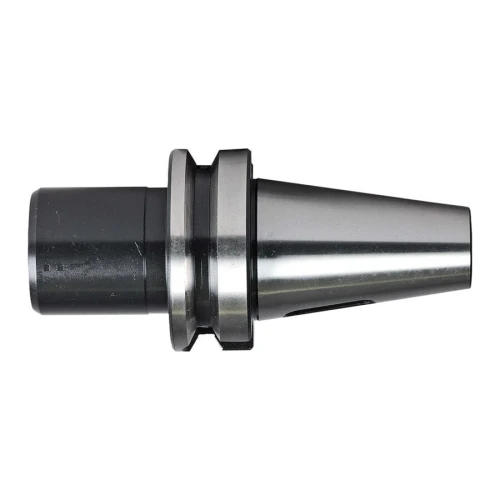

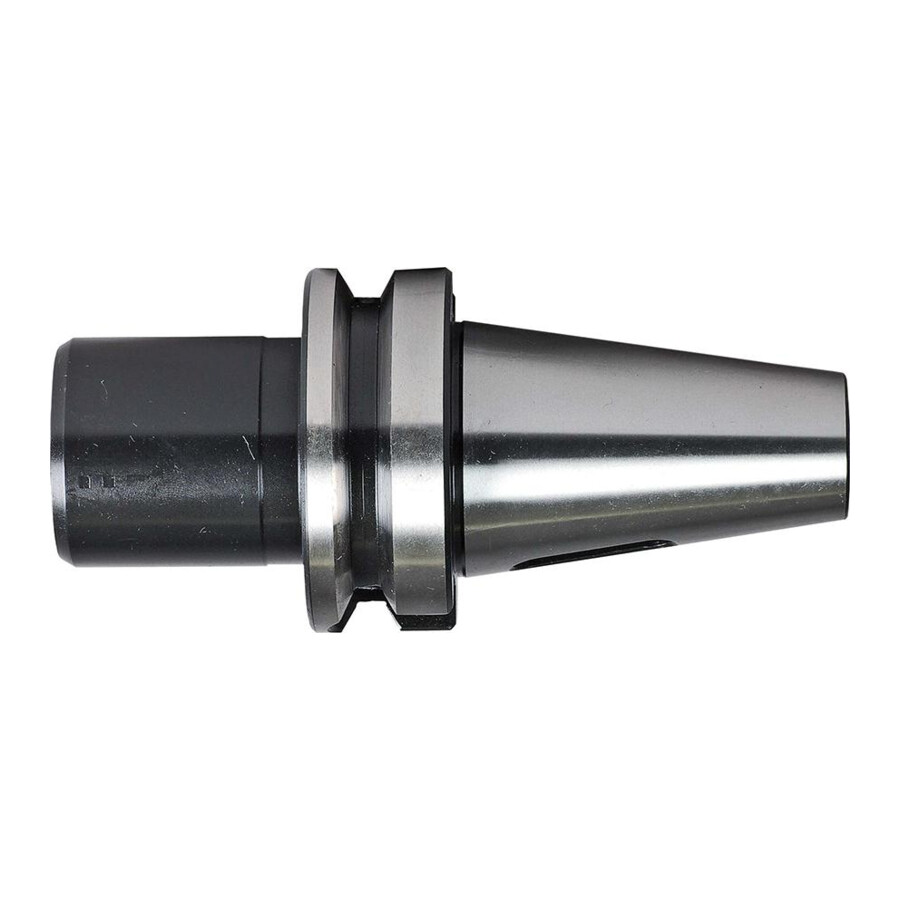

Tuleja redukcyjna JIS B 6339 AD BT50/MK4 95 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Tuleja redukcyjna BT50 do stożka Morse'a MK4 95 mm Fortis
Precyzyjna oprawka redukcyjna przeznaczona do mocowania narzędzi z chwytem stożkowym Morse’a w uchwytach BT, stosowana w obrabiarkach CNC i konwencjonalnych. Rozwiązanie dla narzędziowni, działów utrzymania ruchu i producentów wymagających stabilnego, powtarzalnego mocowania narzędzi skrawających.
Cechy i korzyści
- Standard JIS B 6339 AD / ISO 7388-2 – kompatybilność z popularnymi uchwytami BT, co upraszcza dobór oprawek w parku maszynowym.
- Uchwyt BT 50 – możliwość pracy na sztywnych wrzecionach z dużymi obciążeniami, co zwiększa wydajność obróbki.
- Stożek Morse'a MK 4 – szybka adaptacja istniejących narzędzi stożkowych bez konieczności zakupu nowych oprawek.
- Tolerancja kąta stożka AT3 – pewne osadzenie narzędzia, co przekłada się na powtarzalność wymiarową detali.
- Bicie promieniowe <0,001 mm – ograniczenie drgań i nierównomierności skrawania, co sprzyja lepszej jakości powierzchni i dłuższej trwałości ostrza.
- Klasa wyważenia G 6,3 przy 15000 min-1 – możliwość pracy przy wysokich prędkościach obrotowych bez nadmiernych obciążeń wrzeciona.
Zastosowanie
Oprawka przeznaczona do zastosowań w obróbce skrawaniem na centrach obróbczych i frezarkach z uchwytem BT 50, wszędzie tam, gdzie konieczne jest mocowanie narzędzi z chwytem Morse'a MK 4. Sprawdza się w produkcji seryjnej i jednostkowej, w narzędziowniach, zakładach mechanicznych oraz w działach utrzymania ruchu do stabilnego mocowania wierteł, rozwiertaków i innych narzędzi o stożku MK4.
Specyfikacja techniczna
- Norma: JIS B 6339 AD / ISO 7388-2 (kształt AD)
- Uchwyt: BT 50
- Stożek: MK 4 (DIN 254)
- Długość wysięgu: 95 mm
- Średnica odsadzenia: 48 mm
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie: ok. 950 N/mm²
- Tolerancja kąta stożka: AT3
- Bicie promieniowe: <0,001 mm
- Dokładność powierzchni stożka: Ra <1 μm
- Klasa wyważenia: G 6,3 dla 15000 min-1
- Materiał: stopowa stal do nawęglania
Najczęściej zadawane pytania
Do jakiego uchwytu wrzeciona pasuje ta tuleja redukcyjna BT50?
Produkt jest przeznaczony do uchwytów wrzeciona w standardzie BT 50 zgodnie z JIS B 6339 AD / ISO 7388-2.
Jakie narzędzia można mocować w tej tulei redukcyjnej?
Można mocować narzędzia z chwytem stożkowym Morse'a w rozmiarze MK 4.
Jaka jest długość wysięgu tej oprawki redukcyjnej BT50/MK4?
Długość wysięgu wynosi 95 mm.
Czy tuleja nadaje się do pracy przy wysokich obrotach wrzeciona?
Tak, oprawka ma klasę wyważenia G 6,3 dla prędkości 15000 min-1, co pozwala na pracę przy wysokich obrotach.
Dane techniczne
| Stożek | MK 4 |
| Norma | JIS B 6339 AD |
| Długość wysięgu [mm] | 95 |
| Średnica odsadzenia [mm] | 48 |
| Uchwyt | BT 50 |
