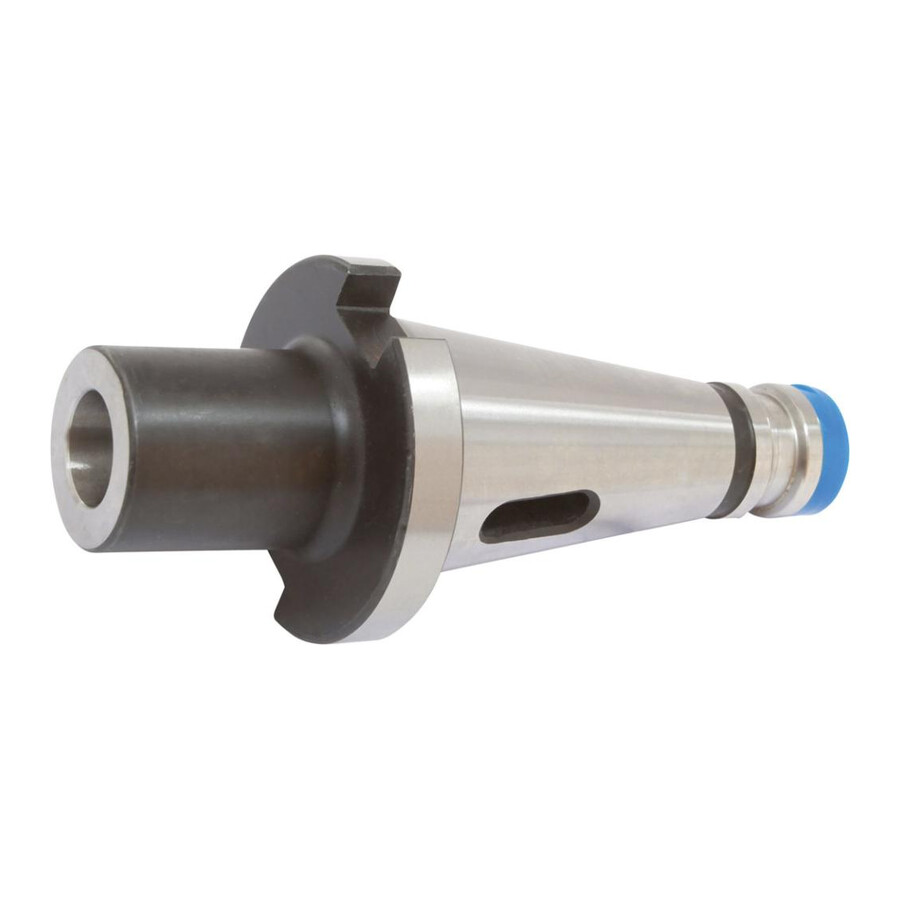

Tuleja redukcyjna SK40/MK1 długość wysięgu 50 mm Fortis

Tuleja redukcyjna SK40/MK1 długość wysięgu 50 mm Fortis

Precyzyjna oprawka redukcyjna przeznaczona do mocowania narzędzi z chwytem stożkowym Morse’a w oprawie SK, stosowana w obrabiarkach CNC i konwencjonalnych. Rozwiązanie dla narzędziowni, działów utrzymania ruchu oraz producentów, którzy wymagają stabilnego i powtarzalnego mocowania narzędzi skrawających.

Cechy i korzyści

• Wykonanie wg DIN 2080 kształt A – pełna kompatybilność z oprawkami i wrzecionami przygotowanymi pod ten standard, co ułatwia integrację z istniejącym parkiem maszynowym.
• Stożek Morse’a MK1 w uchwycie SK40 – możliwość stosowania narzędzi z chwytem MK1 w oprawkach i maszynach ze stożkiem SK40, co zwiększa elastyczność wykorzystania posiadanych narzędzi.
• Twardość po hartowaniu 58 ± 2 HRC – wysoka odporność powierzchni roboczych na zużycie, co przekłada się na dłuższą żywotność oprawki i stabilność procesu skrawania.
• Bicie promieniowe 0,005 mm – bardzo dobra współosiowość narzędzia, sprzyjająca uzyskaniu lepszej jakości powierzchni obrabianych detali oraz ograniczeniu zużycia narzędzi.
• Dokładność powierzchni stożka Ra <1 μm – pewne, sztywne osadzenie narzędzia w tulei, co poprawia powtarzalność obróbki i zmniejsza ryzyko poślizgu.
• Klasa wyważenia G 6,3 dla 15000 min-1 – przystosowanie do pracy przy wysokich prędkościach obrotowych, co umożliwia efektywną obróbkę na szybkobieżnych centrach obróbczych.
• Dostarczana z zamontowaną śrubą mocującą – gotowość do natychmiastowego użycia bez konieczności kompletowania dodatkowych elementów, co skraca czas przygotowania stanowiska.

Zastosowanie

Oprawka przeznaczona do mocowania narzędzi z chwytem stożkowym Morse’a MK1 w uchwytach SK40 w centrach obróbczych, frezarkach i innych obrabiarkach skrawających. Sprawdza się w produkcji jednostkowej i seryjnej, w narzędziowniach, działach utrzymania ruchu oraz w zakładach obróbki precyzyjnej, gdzie wymagana jest powtarzalność mocowania i stabilne prowadzenie narzędzia.

Specyfikacja techniczna

• Norma: DIN 2080
• Uchwyt: SK 40
• Wersja: tuleja redukcyjna
• Stożek: MK 1
• Długość wysięgu: 50 mm
• Średnica odsadzenia: 25 mm
• Kształt: DIN 2080 kształt A
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,8 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 800 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Bicie promieniowe: 0,005 mm
• Dokładność powierzchni stożka: Ra <1 μm
• Klasa wyważenia: G 6,3 dla 15000 min-1
• Dostawa: oprawka redukcyjna z zamontowaną śrubą mocującą
