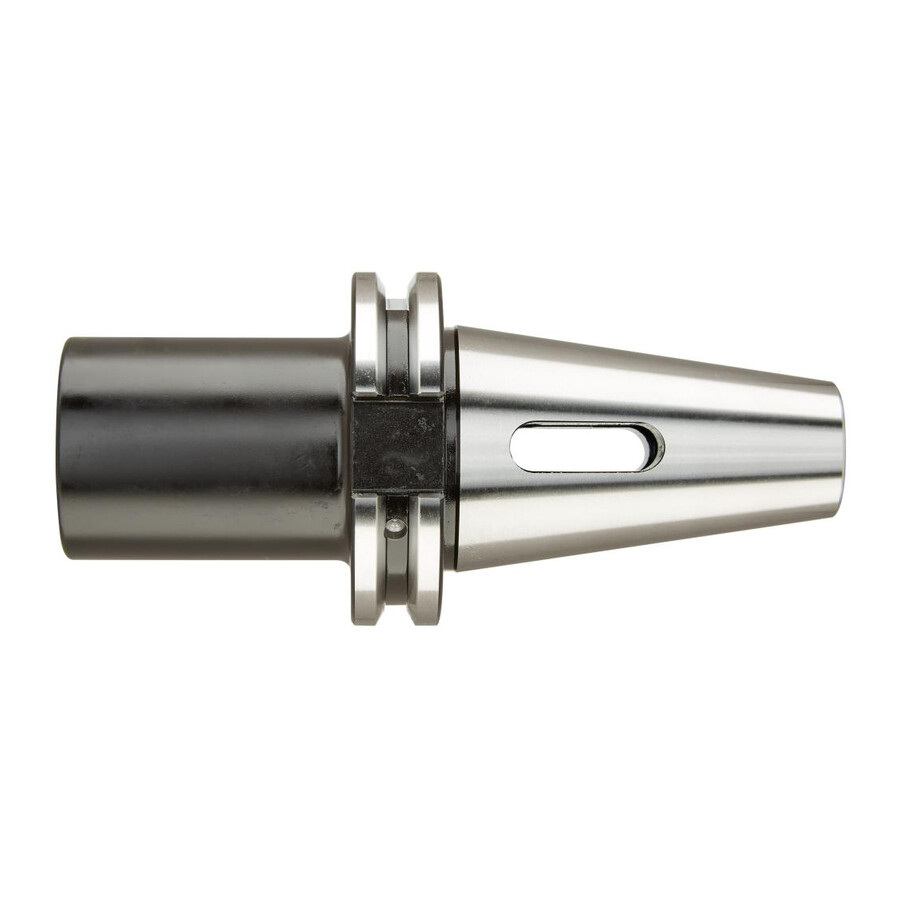

Tuleja redukcyjna SK40/MK4 DIN 69871 ADB 95 mm Fortis

Tuleja redukcyjna DIN 69871 ADB SK40/MK4 długość wysięgu 95 mm Forti s

Precyzyjna oprawka redukcyjna przeznaczona do mocowania narzędzi z chwytem stożkowym Morse’a w uchwycie SK 40, zgodna z wymaganiami obróbki skrawaniem w produkcji seryjnej i jednostkowej. Rozwiązanie dedykowane dla narzędziowni, działów utrzymania ruchu oraz zakładów CNC wymagających powtarzalnej dokładności mocowania.

Cechy i korzyści

• Zgodność z DIN 69871 ADB / ISO 7388-1, kształt AD – pełna kompatybilność z uchwytami wrzeciona przystosowanymi do standardu SK 40, co ułatwia dobór i wymianę oprawek w parku maszynowym.
• Stożek Morse’a MK 4 – możliwość stosowania szerokiej gamy narzędzi z chwytem MK4, co obniża koszty dzięki wykorzystaniu już posiadanego oprzyrządowania.
• Bicie promieniowe 0,01 mm – stabilne mocowanie narzędzia i lepsza jakość powierzchni obrabianej, co ogranicza konieczność dodatkowych operacji wykańczających.
• Twardość po hartowaniu 58 ± 2 HRC – wysoka odporność na zużycie gniazda narzędziowego przekłada się na dłuższą żywotność oprawki i mniejszą liczbę przestojów na wymiany.
• Dokładność powierzchni stożka Ra < 1 μm – pewne, powtarzalne pasowanie w wrzecionie, co zwiększa sztywność układu narzędzie–wrzeciono i poprawia precyzję obróbki.
• Klasa wyważenia G 6,3 dla 15000 min-1 – możliwość pracy przy wysokich prędkościach obrotowych bez nadmiernych drgań, co sprzyja stabilności procesu skrawania.

Zastosowanie

Oprawka znajduje zastosowanie w centrach obróbczych i frezarkach wyposażonych w uchwyt SK 40, wszędzie tam, gdzie konieczne jest stosowanie narzędzi z chwytem stożkowym Morse’a MK 4. Sprawdza się w aplikacjach frezowania, wiercenia i rozwiercania w produkcji przemysłowej, w narzędziowniach oraz warsztatach mechanicznych wymagających powtarzalnego pozycjonowania narzędzi i stabilnego mocowania przy podwyższonych prędkościach obrotowych.

Specyfikacja techniczna

• Norma: DIN 69871 ADB
• Standard ISO: ISO 7388-1, kształt AD
• Uchwyt: SK 40
• Stożek: MK 4
• Długość wysięgu: 95 mm
• Średnica odsadzenia: 48 mm
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Bicie promieniowe: 0,01 mm
• Dokładność powierzchni stożka: Ra < 1 μm
• Klasa wyważenia: G 6,3 dla 15000 min-1
