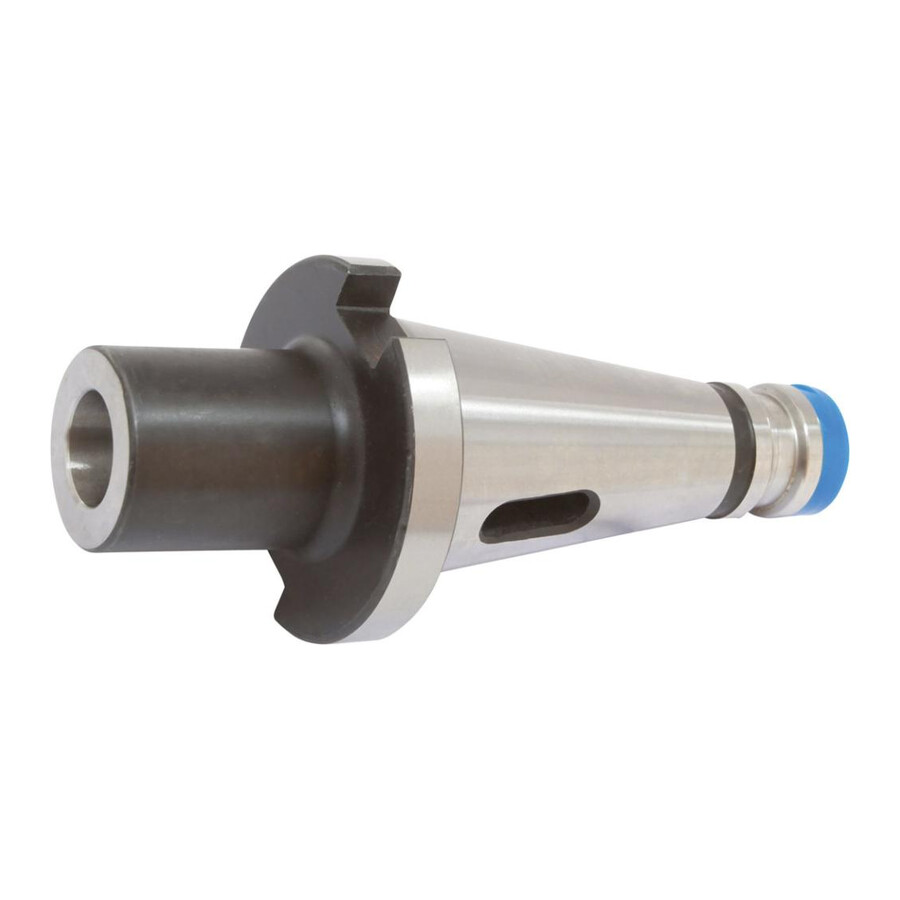

Tuleja redukcyjna SK50 MK3 długość wysięgu 65 mm Fortis

Tuleja redukcyjna SK 50/MK 3 DIN 2080 długość wysięgu 65 mm Fortis

Oprawka redukcyjna przeznaczona do mocowania narzędzi z chwytem stożkowym Morse’a w uchwycie SK 50, stosowana w obrabiarkach skrawających. Rozwiązanie dedykowane dla narzędziowni, działów utrzymania ruchu oraz warsztatów zajmujących się obróbką metali, gdzie wymagana jest stabilność i precyzja mocowania.

Cechy i korzyści

• Wykonanie wg DIN 2080 kształt A – zapewnia kompatybilność z uchwytami i maszynami przystosowanymi do tego standardu, co ułatwia dobór i wymianę oprawek.
• Tuleja redukcyjna SK 50/MK 3 – umożliwia stosowanie narzędzi z chwytem Morse’a MK 3 w oprawkach SK 50, co zwiększa elastyczność parku narzędziowego i ogranicza konieczność zakupu dodatkowych uchwytów.
• Hartowana stal stopowa do nawęglania – twardość 58 ± 2 HRC oraz minimalna głębokość hartowania 0,8 mm przekładają się na trwałość gniazda stożkowego i odporność na zużycie w warunkach intensywnej eksploatacji.
• Stożek wg DIN 254, tolerancja kąta AT3 – wysoka dokładność wykonania stożka ogranicza bicie i poprawia powtarzalność ustawienia narzędzia, co ma bezpośredni wpływ na jakość obróbki.
• Bicie promieniowe 0,005 mm – precyzyjne prowadzenie narzędzia zmniejsza ryzyko drgań, poprawia wykończenie powierzchni i wydłuża trwałość ostrzy skrawających.
• Klasa wyważenia G 6,3 dla 15000 min⁻¹ – dostosowanie do pracy przy wysokich prędkościach obrotowych zwiększa bezpieczeństwo eksploatacji oraz stabilność procesu obróbki.
• Dokładność powierzchni stożka Ra < 1 μm – bardzo dobra jakość powierzchni styku stożków poprawia sztywność połączenia i zmniejsza zużycie zarówno oprawki, jak i trzpieni narzędziowych.
• Dostawa z zamontowaną śrubą mocującą – produkt gotowy do natychmiastowego użycia, co skraca czas przygotowania narzędzia do pracy.

Zastosowanie

Tuleja redukcyjna stosowana jest w obrabiarkach wykorzystujących uchwyt SK 50, wszędzie tam, gdzie konieczne jest mocowanie narzędzi z chwytem stożkowym Morse’a MK 3. Sprawdza się w frezarkach, centrach obróbczych oraz innych maszynach do obróbki skrawaniem w zakładach produkcyjnych, narzędziowniach i warsztatach wykonujących precyzyjne operacje wiercenia, rozwiercania oraz frezowania z wykorzystaniem narzędzi na stożku Morse’a.

Specyfikacja techniczna

• Norma: DIN 2080
• Uchwyt: SK 50
• Wersja: tuleja redukcyjna
• Stożek: MK 3
• Długość wysięgu: 65 mm
• Średnica odsadzenia: 40 mm
• Kształt: DIN 2080 kształt A
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,8 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 800 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Bicie promieniowe: 0,005 mm
• Dokładność powierzchni stożka: Ra < 1 μm
• Klasa wyważenia: G 6,3 dla 15000 min⁻¹
• Wyposażenie: oprawka redukcyjna z zamontowaną śrubą mocującą
