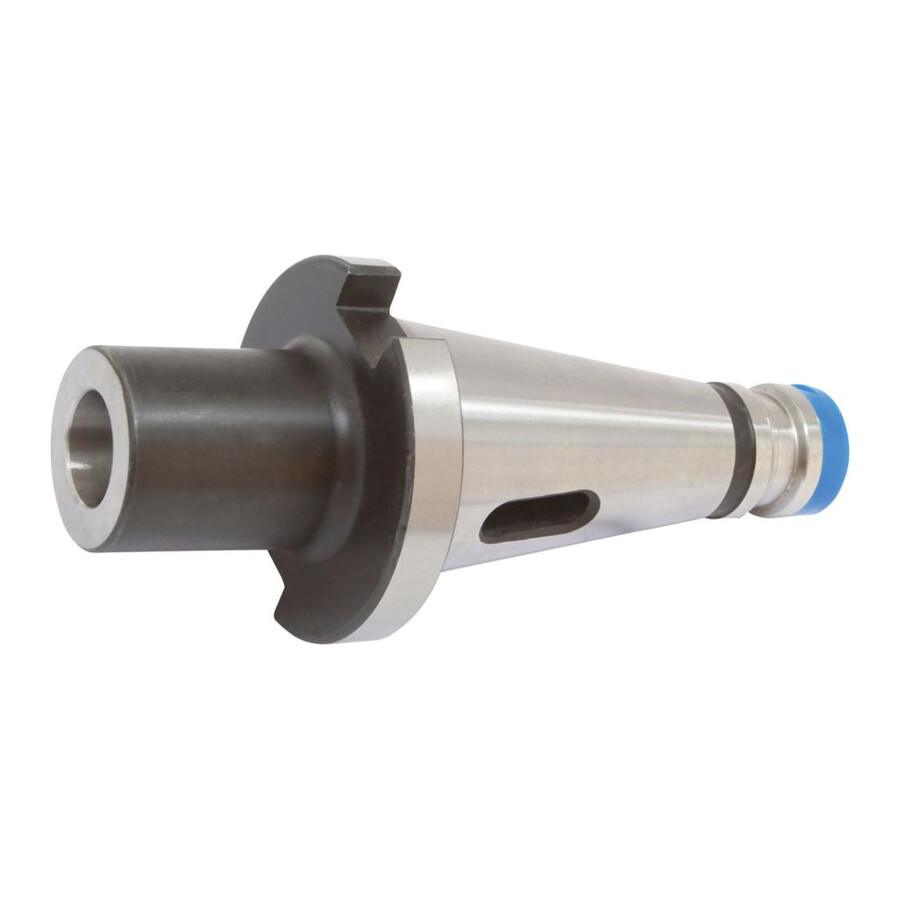

Tuleja redukcyjna SK50/MK2 DIN 2080 Fortis

Tuleja redukcyjna SK50/MK2 DIN 2080 kształt A 60 mm Fortis

Precyzyjna oprawka redukcyjna do narzędzi z chwytem stożkowym Morse’a, przeznaczona do mocowania w uchwycie SK50. Rozwiązanie dla narzędziowni, działów utrzymania ruchu i zakładów obróbki skrawaniem, gdzie kluczowa jest dokładność mocowania oraz powtarzalność procesu.

Cechy i korzyści

• Wykonanie wg DIN 2080, kształt A – łatwa integracja z istniejącymi uchwytami SK50 zgodnymi z powszechnie stosowaną normą.
• Stożek Morse’a MK 2 – możliwość stosowania szerokiej gamy narzędzi z chwytem stożkowym, co ogranicza potrzebę zakupu dodatkowych oprawek.
• Tolerancja kąta stożka AT3 – wysoka dokładność pasowania, przekładająca się na stabilne mocowanie narzędzia i mniejsze ryzyko wibracji.
• Bicie promieniowe 0,005 mm – zwiększona precyzja obróbki i lepsza jakość powierzchni obrabianych detali.
• Dokładność powierzchni stożka Ra < 1 μm – pewny styk na całej długości stożka, co poprawia sztywność układu narzędzie–oprawka.
• Klasa wyważenia G 6,3 dla 15000 min-1 – możliwość stosowania w aplikacjach o podwyższonych prędkościach obrotowych, z ograniczeniem drgań wrzeciona.
• Dostawa z zamontowaną śrubą mocującą – gotowość do natychmiastowego użycia bez dodatkowego kompletowania elementów mocujących.

Zastosowanie

Oprawka przeznaczona jest do obrabiarek wyposażonych w uchwyty SK50, w szczególności do frezarek, centrów obróbczych i wiertarek współpracujących z narzędziami na stożku Morse’a MK 2. Sprawdza się w produkcji seryjnej i jednostkowej, w narzędziowniach, zakładach obróbki metali oraz działach utrzymania ruchu, gdzie konieczne jest szybkie i powtarzalne przezbrojenie wrzeciona na różne typy narzędzi stożkowych.

Specyfikacja techniczna

• Norma: DIN 2080
• Uchwyt: SK 50
• Wersja: tuleja redukcyjna
• Stożek: MK 2
• Długość wysięgu: 60 mm
• Średnica odsadzenia: 32 mm
• Kształt: A
• Stożek wg: DIN 254
• Tolerancja kąta stożka: AT3
• Bicie promieniowe: 0,005 mm
• Dokładność powierzchni stożka: Ra < 1 μm
• Klasa wyważenia: G 6,3 dla 15000 min-1
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,8 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 800 N/mm²
• Wyposażenie: śruba mocująca – zamontowana
