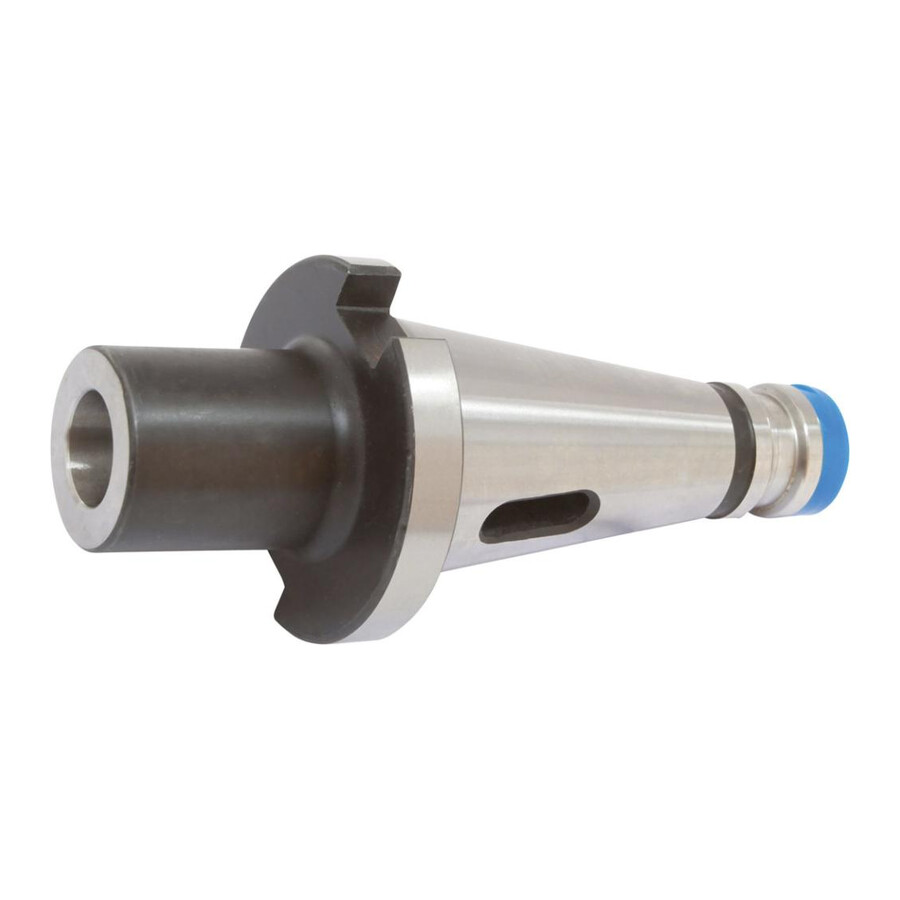

Tuleja redukcyjna SK50/MK5 DIN 2080 Fortis

Tuleja redukcyjna SK 50/MK 5 105 mm Fortis

Precyzyjna oprawka redukcyjna do narzędzi z chwytem stożkowym Morse’a przeznaczona do mocowania w oprawach SK 50 zgodnych z DIN 2080. Rozwiązanie dedykowane dla zakładów obróbki skrawaniem, w których liczy się powtarzalność mocowania, stabilność narzędzia i kontrola bicia promieniowego.

Cechy i korzyści

• Wykonanie wg DIN 2080, kształt A – łatwa integracja z istniejącymi wrzecionami i oprawkami w standardzie SK 50, bez konieczności adaptacji.
• Stożek Morse’a MK 5 – możliwość korzystania z szerokiej gamy narzędzi z chwytem MK 5, co obniża koszty wyposażenia i magazynowania.
• Hartowana stopowa stal do nawęglania – zwiększona odporność na zużycie powierzchni roboczych, co przekłada się na dłuższą żywotność oprawki.
• Tolerancja kąta stożka AT3 i Ra < 1 μm – wysoka dokładność mocowania poprawia stabilność narzędzia i jakość powierzchni obrabianej.
• Bicie promieniowe 0,005 mm – umożliwia precyzyjną obróbkę przy mniejszym ryzyku drgań i odchyłek wymiarowych.
• Klasa wyważenia G 6,3 dla 15000 min-1 – bezpieczna praca przy wysokich prędkościach obrotowych, co skraca czasy cyklu.
• Dostawa z zamontowaną śrubą mocującą – gotowość do użycia od razu po wyjęciu z opakowania, bez dodatkowego kompletowania elementów.

Zastosowanie

Oprawka przeznaczona jest do centrów obróbczych i frezarek wyposażonych w uchwyt SK 50 zgodny z DIN 2080, gdzie wymagane jest mocowanie narzędzi z chwytem stożkowym Morse’a MK 5. Sprawdza się w precyzyjnych operacjach wiercenia, rozwiercania i frezowania w zakładach obróbki metalu, narzędziowniach oraz działach utrzymania ruchu, które potrzebują stabilnego i powtarzalnego mocowania narzędzi przy wysokich prędkościach obrotowych.

Specyfikacja techniczna

• Norma: DIN 2080
• Uchwyt: SK 50
• Wersja: tuleja redukcyjna
• Stożek: MK 5
• Długość wysięgu: 105 mm
• Średnica odsadzenia: 53 mm
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,8 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 800 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Bicie promieniowe: 0,005 mm
• Dokładność powierzchni stożka: Ra < 1 μm
• Klasa wyważenia: G 6,3 dla 15000 min-1

Zawartość zestawu

• Oprawka redukcyjna SK 50/MK 5
• Zamontowana śruba mocująca
