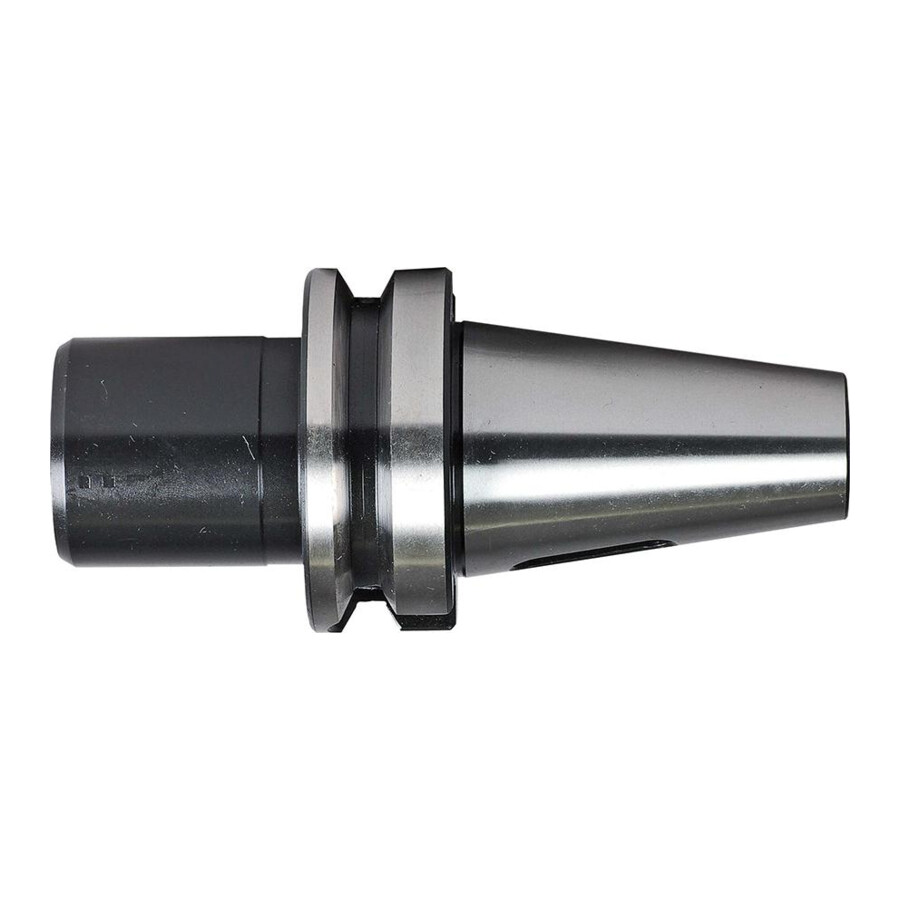

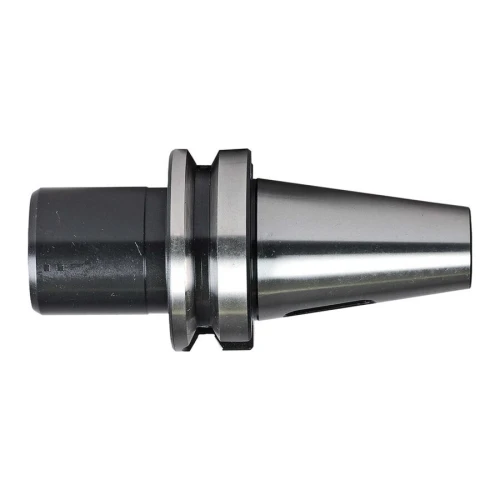

Tuleja redukcyjna do narzędzi stożkowych BT40/MK2 50 mm Fortis

Tuleja redukcyjna BT40/MK2 kształt D długość wysięgu 50 mm Fortis

Precyzyjna tuleja redukcyjna do narzędzi z chwytem stożkowym Morse’a umożliwiająca stosowanie narzędzi MK2 w oprawkach z uchwytem BT40 w systemie JIS B 6339 AD. Rozwiązanie dedykowane dla obróbki skrawaniem w centrach obróbczych i frezarkach CNC, gdzie liczy się stabilność mocowania narzędzia oraz powtarzalność obróbki.

Cechy i korzyści

• Wykonanie wg JIS B 6339 AD / ISO 7388-2 – kompatybilność z uchwytami BT w standardzie MAS/BT zapewnia bezproblemową integrację z istniejącym parkiem maszynowym.
• Uchwyt BT40 z redukcją na stożek MK2 – możliwość wykorzystywania narzędzi z chwytem Morse’a MK2 w oprawkach BT40 ogranicza konieczność zakupu dodatkowych narzędzi.
• Hartowana stal stopowa – wysoka twardość oraz odpowiednia wytrzymałość rdzenia przekładają się na stabilne mocowanie narzędzia i dłuższą żywotność oprawki.
• Tolerancja kąta stożka AT3 – precyzyjne dopasowanie stożka minimalizuje luz i poprawia powtarzalność wyników obróbki.
• Bicie promieniowe <0,001 mm – ograniczenie bicia narzędzia wspiera uzyskanie lepszej jakości powierzchni obrabianej oraz zmniejsza zużycie ostrzy.
• Klasa wyważenia G 6,3 dla 15000 min⁻¹ – umożliwia pracę przy wysokich prędkościach obrotowych, co skraca czasy cykli obróbczych.

Zastosowanie

Element przeznaczony do systemów mocowania narzędzi w obrabiarkach CNC oraz konwencjonalnych z uchwytem BT40, gdzie konieczne jest stosowanie narzędzi z chwytem stożkowym Morse’a MK2. Sprawdza się w frezowaniu, wierceniu i innych operacjach obróbki skrawaniem, w narzędziowniach, zakładach produkcyjnych oraz działach utrzymania ruchu, wymagających precyzyjnej i stabilnej oprawki redukcyjnej.

Specyfikacja techniczna

• Norma: JIS B 6339 AD
• Uchwyt: BT 40
• Stożek: MK 2
• Długość wysięgu: 50 mm
• Średnica odsadzenia: 32 mm
• Standard oprawki: ISO 7388-2 (JIS B 6339 MAS/BT), kształt AD
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Bicie promieniowe: <0,001 mm
• Dokładność powierzchni stożka: Ra <1 μm
• Klasa wyważenia: G 6,3 dla 15000 min⁻¹
