Uchwyt VDI do tulejek ER32 kształt E4 40 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

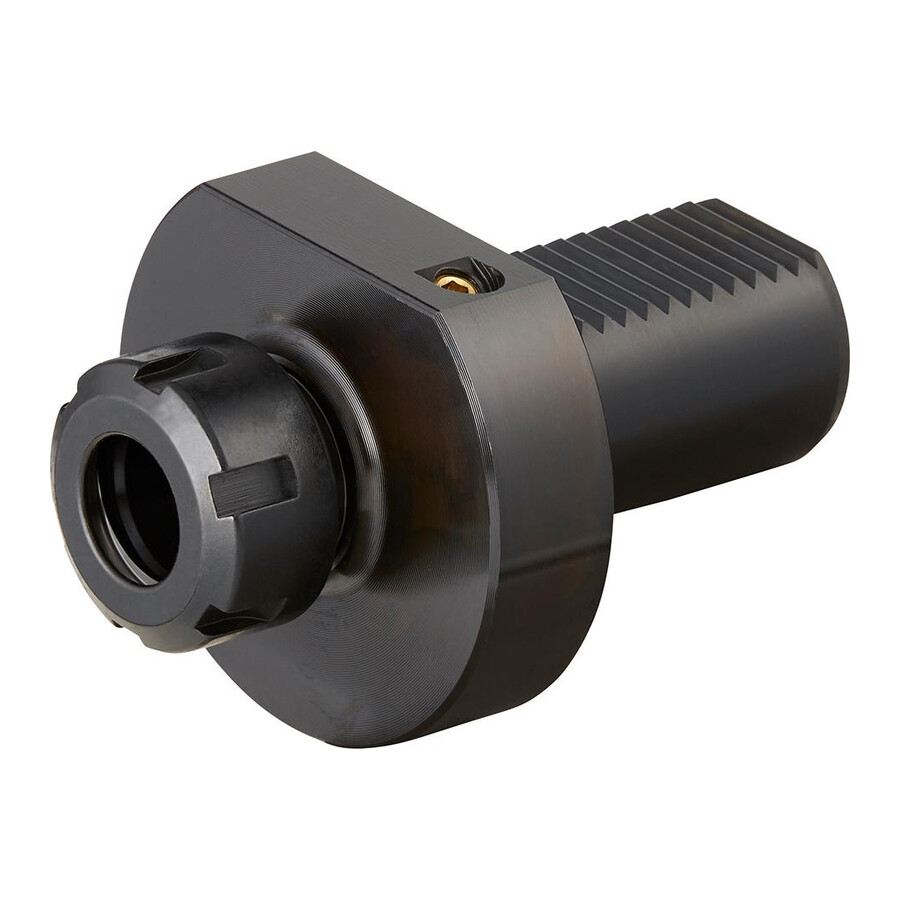

Uchwyt VDI do wytaczadeł 40xER32 E4 Fortis
Uchwyt narzędziowy przeznaczony do mocowania wytaczadeł i narzędzi skrawających w tulejkach zaciskowych typu ER, do zastosowania w oprawkach VDI. Rozwiązanie dla użytkowników obrabiarek CNC i automatów tokarskich wymagających stabilnego i powtarzalnego mocowania narzędzi.
Cechy i korzyści
- Kształt E4 – dopasowanie do systemów narzędziowych opartych na standardzie VDI, co ułatwia integrację z istniejącymi uchwytami.
- Standard DIN 69880 – zapewnia kompatybilność z tokarkami i głowicami rewolwerowymi przystosowanymi do tego typu uchwytów.
- Mocowanie w tulejkach ER32 – elastyczny zakres średnic chwytu narzędzi, co pozwala ograniczyć liczbę potrzebnych oprawek.
- Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – stabilne osadzenie w głowicy rewolwerowej i mniejsze zużycie elementów współpracujących.
- Otwór doprowadzający chłodziwo – możliwość doprowadzenia medium chłodząco-smarującego bezpośrednio do strefy obróbki, co wspiera trwałość narzędzi i jakość powierzchni.
- Średnica chwytu 40 mm – dostosowanie do systemu VDI 40, często stosowanego w tokarkach CNC średniej wielkości.
Zastosowanie
Uchwyt przeznaczony do pracy w tokarkach i centrach tokarskich wyposażonych w imaki lub głowice rewolwerowe z gniazdem VDI 40. Sprawdza się przy mocowaniu wytaczadeł, wierteł oraz innych narzędzi trzpieniowych w tulejkach zaciskowych ER32 w procesach toczenia, wiercenia i wytaczania w produkcji seryjnej i warsztatowej.
Specyfikacja techniczna
- Uchwyty narzędziowe, wiertarskie: Pasujące tuleje ER32
- Rozmiar: ER32
- Średnica chwytu [mm]: 40
- Uchwyt: VDI 40
- D2 [mm]: 2–20
- D6 [mm]: 83
- H1 [mm]: 32.5
- L3 [mm]: 22
- Kształt: E4
- Średnica odsadzenia [mm]: 83
- Długość mocowania [mm]: 22
- Średnica nakrętki [mm]: 50
- Norma: DIN 69880
- Przeznaczenie: do mocowania narzędzi w tulejkach zaciskowych ER
- Wykonanie: trzpień i powierzchnia przyłożenia hartowane i szlifowane
- Chłodzenie: z otworem doprowadzającym chłodziwo
Najczęściej zadawane pytania
Do jakich tulejek zaciskowych pasuje ten uchwyt VDI?
Uchwyt jest przeznaczony do pracy z tulejkami zaciskowymi typu ER32.
Z jakim systemem VDI współpracuje ten uchwyt do wytaczadeł?
Uchwyt współpracuje z systemem VDI 40, zgodnie z podanym parametrem „Uchwyt VDI 40”.
Jaki jest zakres średnic narzędzi, które można mocować w tym uchwycie?
Zakres średnic narzędzi określa parametr D2 i wynosi 2–20 mm, przy użyciu odpowiednich tulejek ER32.
Czy uchwyt ma doprowadzenie chłodziwa do strefy obróbki?
Tak, w opisie wskazano, że uchwyt posiada otwór doprowadzający chłodziwo.
Dane techniczne
| Uchwyt | VDI 40 |
| L3 [mm] | 22 |
| D2 [mm] | 2–20 |
| Pasujące tuleje | ER32 |
| D6 [mm] | 83 |
| Rozmiar | ER32 |
| H1 [mm] | 32.5 |
| Średnica chwytu [mm] | 40 |
| Kształt | E4 |
