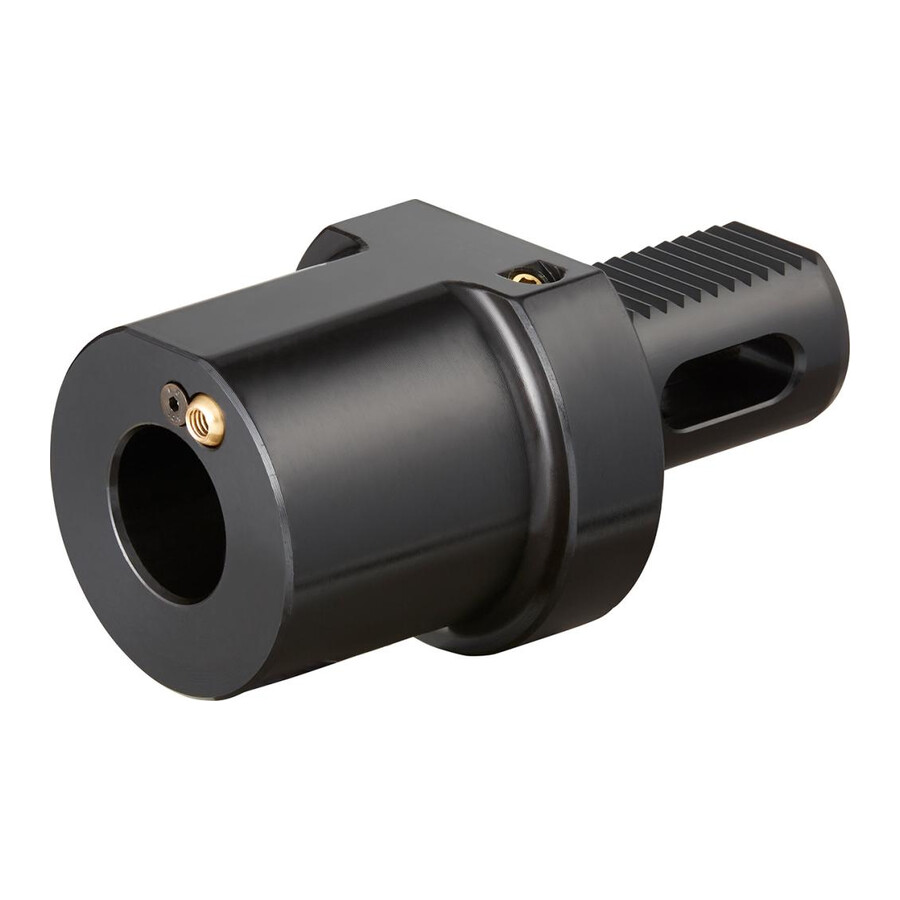

Uchwyt VDI z mocowaniem pod stożek Morsea MK 4 50 mm Fortis
Uchwyt narzędziowy typu VDI w kształcie F przeznaczony jest do mocowania narzędzi z chwytem stożkowym Morse'a w oprawkach rewolwerowych tokarek. Sprawdza się w aplikacjach wymagających stabilnego, powtarzalnego mocowania oraz doprowadzenia chłodziwa do narzędzia.
Cechy i korzyści
- System VDI 50 – kompatybilność z głowicami rewolwerowymi przystosowanymi do rozmiaru 50, co ułatwia standardyzację oprzyrządowania na tokarkach CNC i konwencjonalnych.
- Chwyt stożkowy Morse'a MK 4 – możliwość szybkiego mocowania narzędzi z popularnym stożkiem MK 4, co upraszcza konfigurację stanowiska obróbczego.
- Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – zwiększona trwałość uchwytu oraz stabilność pozycjonowania, co sprzyja utrzymaniu dokładności obróbki.
- Otwór doprowadzający chłodziwo – możliwość podawania chłodziwa bezpośrednio w strefę skrawania, co wpływa na żywotność narzędzia i jakość powierzchni obrabianej.
- Kształt F wg DIN 69880 – zgodność z normą ułatwia dobór i wymianę osprzętu w istniejących systemach narzędziowych.
Zastosowanie
Uchwyt znajduje zastosowanie w tokarkach CNC i tokarko-frezarkach wyposażonych w głowice rewolwerowe z gniazdami VDI 50, wszędzie tam, gdzie stosowane są narzędzia z chwytem stożkowym Morse'a MK 4. Przeznaczony do obróbki skrawaniem w produkcji jednostkowej i seryjnej w zakładach obróbki metalu, narzędziowniach oraz działach utrzymania ruchu, które potrzebują powtarzalnego i sztywnego mocowania narzędzi tokarskich.
Specyfikacja techniczna
- Rozmiar: VDI 50
- Średnica chwytu: 50 mm
- Uchwyt: VDI 50
- D2: 68 mm
- D3: 98 mm
- H1: 35 mm
- L1: 55 mm
- L2: 30 mm
- Wysokość: 35 mm
- Stożek: MK 4
- Średnica odsadzenia: 98 mm
- Długość mocowania: 30 mm
- Norma: DIN 69880
- Kształt: F
- Otwór doprowadzający chłodziwo: tak
Najczęściej zadawane pytania
Do jakiego systemu oprawek pasuje ten uchwyt VDI?
Uchwyt jest przystosowany do systemu VDI w rozmiarze VDI 50, w kształcie F zgodnym z DIN 69880.
Jakie narzędzia można mocować w tym uchwycie?
Uchwyt służy do mocowania narzędzi z chwytem stożkowym Morse'a w rozmiarze MK 4.
Czy uchwyt umożliwia doprowadzenie chłodziwa do narzędzia?
Tak, uchwyt posiada otwór doprowadzający chłodziwo.
Jakie są główne wymiary uchwytu VDI 50?
Średnica chwytu wynosi 50 mm, D2 – 68 mm, D3 – 98 mm, L1 – 55 mm, L2 – 30 mm, a wysokość 35 mm.
Dane techniczne
| D3 [mm] | 98 |
| Stożek | MK 4 |
| Wysokość [mm] | 35 |
| H1 [mm] | 35 |
| Średnica chwytu [mm] | 50 |
| Uchwyt | VDI 50 |
| L1 [mm] | 55 |
| L2 [mm] | 30 |
| D2 [mm] | 68 |
