Uchwyt VDI z mocowaniem stożek Morse’a MK1 VDI 30mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

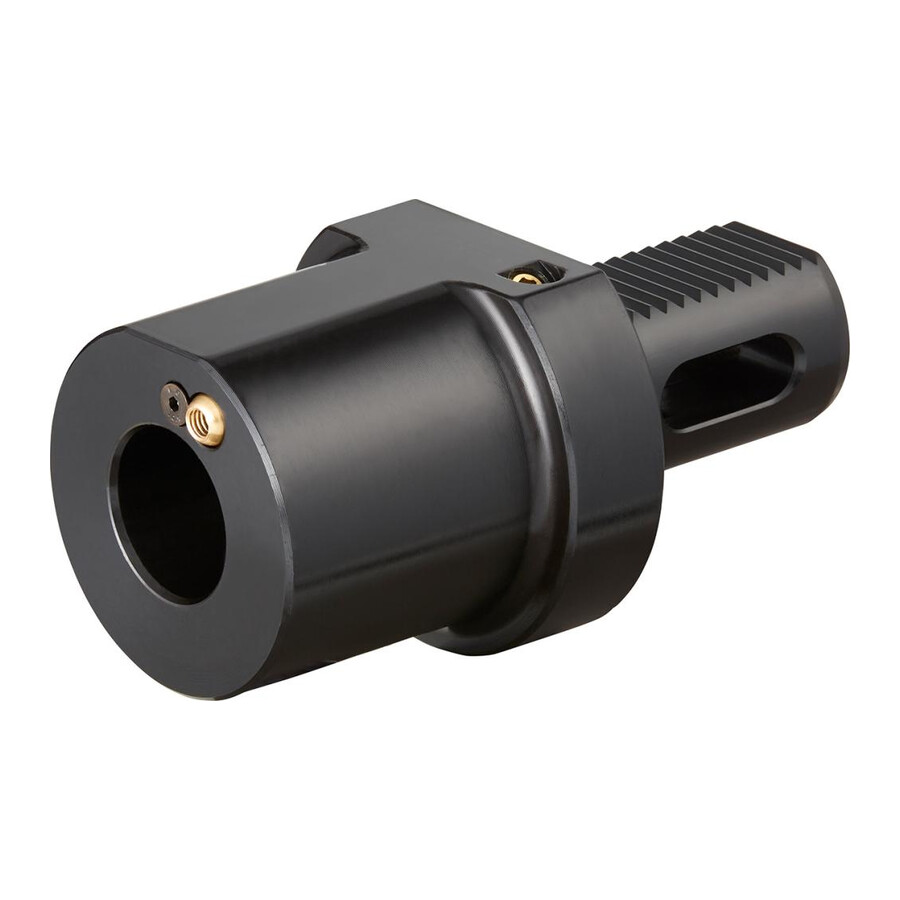

Uchwyt narzędziowy VDI z mocowaniem stożek Morse'a F 30 mm MK1 Fortis
Precyzyjny uchwyt narzędziowy w systemie VDI do mocowania narzędzi z chwytem stożkowym Morse'a w oprawkach tokarskich i głowicach rewolwerowych. Rozwiązanie przeznaczone dla zakładów obróbki skrawaniem, które wymagają powtarzalnego mocowania narzędzi oraz stabilnej pracy w procesach toczenia.
Cechy i korzyści
- System VDI 30 – ułatwia integrację z głowicami rewolwerowymi wyposażonymi w standardowe gniazda VDI 30, co skraca czas przezbrojenia obrabiarki.
- Mocowanie stożka Morse'a MK 1 – pozwala na stabilne zamocowanie narzędzi z chwytami stożkowymi, co przekłada się na dokładność obróbki.
- Trzpień i powierzchnia przyłożenia hartowane i szlifowane – zapewniają wysoką sztywność i odporność na zużycie, ograniczając konieczność częstej wymiany uchwytu.
- Otwór doprowadzający chłodziwo – umożliwia doprowadzenie medium chłodząco-smarującego bezpośrednio do strefy skrawania, co poprawia trwałość narzędzia i stabilność procesu.
- Kształt F zgodnie z DIN 69880 – kompatybilność z oprawkami narzędziowymi zgodnymi z tą normą ułatwia standaryzację wyposażenia parku maszynowego.
Zastosowanie
Uchwyt przeznaczony jest do tokarek CNC i konwencjonalnych wyposażonych w głowice rewolwerowe z systemem VDI 30, w szczególności w obróbce seryjnej i wieloseryjnej. Stosowany do mocowania narzędzi z chwytem stożkowym Morse'a MK 1 w procesach toczenia, fazowania, rozwiercania i innych operacji wymagających stabilnego prowadzenia narzędzia. Sprawdza się w działach utrzymania ruchu, narzędziowniach oraz produkcji kontraktowej, gdzie ważna jest powtarzalność ustawień i szybka wymiana oprzyrządowania.
Specyfikacja techniczna
- Standard: DIN 69880
- System uchwytu: VDI 30
- Rozmiar: VDI 30
- Uchwyt: VDI 30
- Średnica chwytu: 30 mm
- Stożek: MK 1
- D3: 68 mm
- Średnica odsadzenia: 68 mm
- H1: 28 mm
- Wysokość: 28 mm
- L1: 27 mm
- Kształt: F
- Otwór doprowadzający chłodziwo: tak
- Trzpień i powierzchnia przyłożenia: hartowane i szlifowane
Najczęściej zadawane pytania
Do jakiego systemu oprawek pasuje ten uchwyt VDI?
Uchwyt jest przystosowany do systemu VDI 30 zgodnego z normą DIN 69880 i kształtem F.
Jakie narzędzia można mocować w tym uchwycie?
Uchwyt służy do mocowania narzędzi z chwytem stożkowym Morse'a w wykonaniu MK 1.
Czy uchwyt ma doprowadzenie chłodziwa do narzędzia?
Tak, uchwyt posiada otwór doprowadzający chłodziwo.
Jakie są podstawowe wymiary tego uchwytu VDI 30?
Podstawowe wymiary to średnica chwytu 30 mm, D3 i średnica odsadzenia 68 mm, H1 i wysokość 28 mm oraz L1 27 mm.
Dane techniczne
| Średnica chwytu [mm] | 30 |
| Uchwyt | VDI 30 |
| L1 [mm] | 27 |
| D3 [mm] | 68 |
| Stożek | MK 1 |
| H1 [mm] | 28 |
| Wysokość [mm] | 28 |
