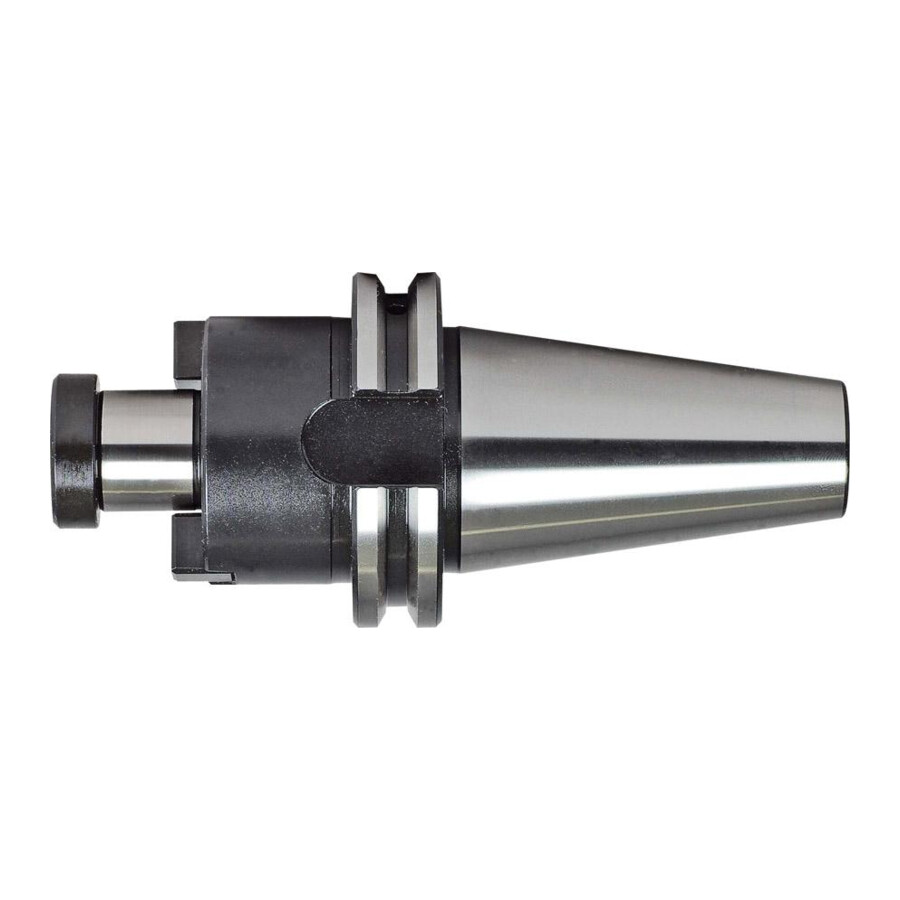

Uchwyt do głowic frezarskich trzpień frezarski DIN 69871 AD SK40 40 mm Fortis

Trzpień frezarski do głowic nasadzanych SK 40 40 mm Fortis

Precyzyjny trzpień do mocowania głowic frezarskich nasadzanych w systemie SK 40, przeznaczony do obróbki skrawaniem w centrach obróbczych i frezarkach CNC oraz konwencjonalnych. Rozwiązanie dla narzędziowni, działów utrzymania ruchu i produkcji seryjnej, gdzie wymagana jest stabilność mocowania i powtarzalność wymiarowa.

Cechy i korzyści

• Wykonanie według ISO 7388-1 (DIN 69871), kształt AD – pełna kompatybilność z oprawkami i wrzecionami przystosowanymi do stożka SK 40, co ułatwia integrację z istniejącym parkiem maszynowym.
• Stopowa stal do nawęglania, hartowanie 58 ± 2 HRC – zwiększona trwałość powierzchni roboczych i odporność na zużycie, co ogranicza częstotliwość wymiany uchwytów i przestojów.
• Tolerancja stożka AT3, chropowatość Ra < 1 μm – bardzo dobra styczność z gniazdem wrzeciona, co przekłada się na stabilne mocowanie i lepszą jakość powierzchni obrabianej.
• Bicie promieniowe ≤ 0,01 mm – wysoka dokładność obróbki i mniejsze ryzyko powstawania wibracji, co poprawia żywotność zarówno narzędzia skrawającego, jak i wrzeciona.
• Klasa wyważania G 6,3 przy 15000 min⁻¹ – możliwość pracy przy wysokich prędkościach obrotowych bez nadmiernych drgań, co zwiększa wydajność procesu.
• Otwór kanału chłodzącego – ułatwione doprowadzenie chłodziwa do strefy skrawania, co wspiera stabilność procesu i odprowadzanie wiórów.
• Śruba dociągająca w komplecie – gotowość do natychmiastowego użycia, bez konieczności kompletowania dodatkowych elementów mocujących.

Zastosowanie

Trzpień przeznaczony do mocowania głowic frezarskich nasadzanych z rowkiem poprzecznym według DIN 1880 w oprawkach SK 40. Stosowany w frezarkach i centrach obróbczych w produkcji seryjnej i jednostkowej, w narzędziowniach oraz zakładach obróbki skrawaniem do zgrubnej i wykańczającej obróbki płaszczyzn i kształtów na głowicach nasadzanych. Odpowiedni dla użytkowników wymagających powtarzalności mocowania, stabilności procesu i precyzyjnej geometrii obróbki.

Specyfikacja techniczna

• Norma: ISO 7388-1 (DIN 69871)
• Kształt: DIN 69871 AD
• Stożek: SK 40
• Uchwyt: SK 40
• Średnica trzpienia: 40 mm
• A: 50 mm
• D3: 88 mm
• L1: 27 mm
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek wykonany wg: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra < 1 μm
• Bicie promieniowe: ≤ 0,01 mm
• Klasa wyważania: G 6,3 przy 15000 min⁻¹
• Otwór kanału chłodzącego: tak
• Przeznaczenie: do mocowania narzędzi z rowkiem poprzecznym wg DIN 1880

Zawartość zestawu

• Trzpień frezarski uniwersalny do głowic nasadzanych SK 40, średnica trzpienia 40 mm
• Śruba dociągająca
