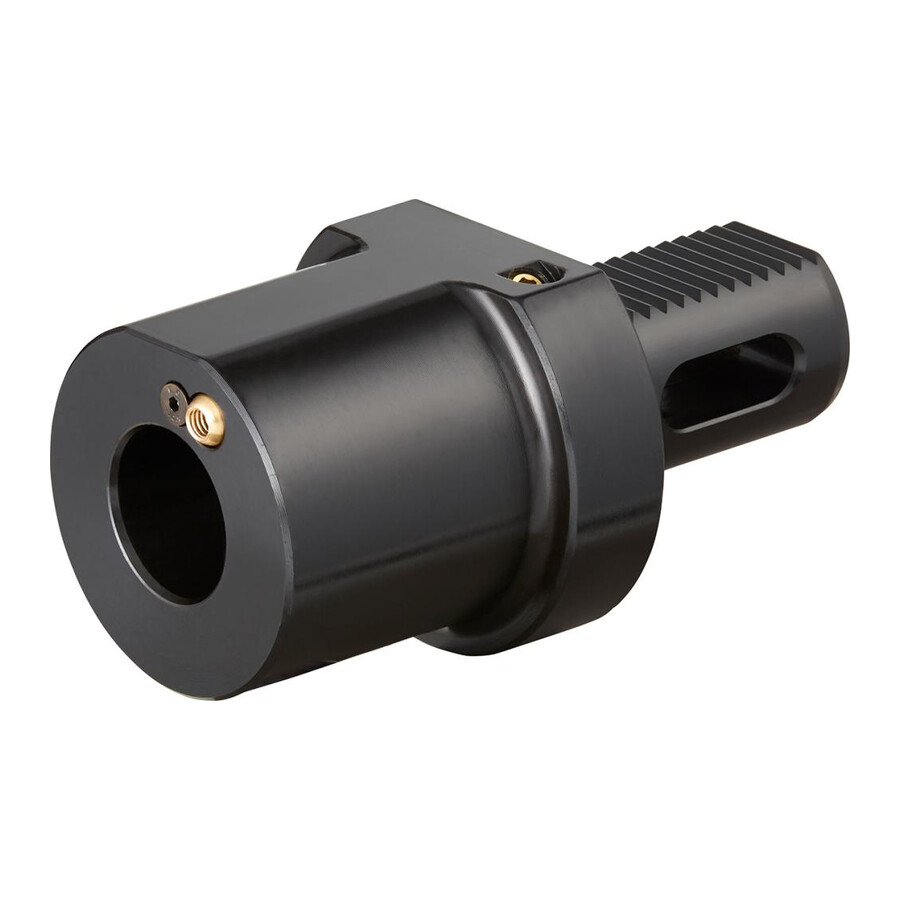

Uchwyt narzędziowy VDI DIN 69880 do stożka Morse MK3 VDI 30 Fortis

Uchwyt narzędziowy VDI DIN 69880 pod stożek Morse F 30 mm MK3 Fortis

Specjalistyczny uchwyt do oprawek z chwytem stożkowym Morse'a, przeznaczony do pracy w rewolwerowych głowicach tokarek z gniazdem VDI 30. Rozwiązanie dla narzędziowni, działów utrzymania ruchu oraz produkcji seryjnej wymagającej stabilnego i powtarzalnego mocowania narzędzi skrawających.

Cechy i korzyści

• Standard VDI 30 – kompatybilność z imakami i głowicami tokarskimi wyposażonymi w gniazda VDI 30, co ułatwia integrację z istniejącym parkiem maszynowym.
• Wykonanie wg DIN 69880 – powtarzalne pozycjonowanie uchwytu w rewolwerze, co przekłada się na stabilność procesu obróbki.
• Stożek Morse'a MK3 – możliwość szybkiego mocowania narzędzi z popularnym chwytem stożkowym, bez potrzeby stosowania dodatkowych przejściówek.
• Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – zwiększona odporność na zużycie i utrzymanie dokładności mocowania przez dłuższy czas.
• Otwór doprowadzający chłodziwo – umożliwia doprowadzenie czynnika chłodząco–smarującego bezpośrednio do narzędzia, co poprawia warunki skrawania i trwałość ostrza.

Zastosowanie

Uchwyt przeznaczony jest do tokarek CNC oraz tokarek konwencjonalnych wyposażonych w imaki lub głowice narzędziowe w systemie VDI 30, wszędzie tam, gdzie wykorzystywane są narzędzia z chwytem stożkowym Morse'a MK3. Sprawdza się w produkcji mało-, średnio- i wielkoseryjnej w zakładach obróbki skrawaniem, narzędziowniach oraz działach utrzymania ruchu realizujących toczenie, wytaczanie czy rozwiercanie z użyciem narzędzi na stożku Morse.

Specyfikacja techniczna

• Rozmiar: VDI 30
• Średnica chwytu: 30 mm
• Uchwyt: VDI 30
• D2: 55 mm
• D3: 68 mm
• H1: 28 mm
• L1: 66 mm
• L2: 41 mm
• Wysokość: 28 mm
• Stożek: MK 3
• Norma: DIN 69880
• Kształt: F
• Otwór doprowadzający chłodziwo: tak
