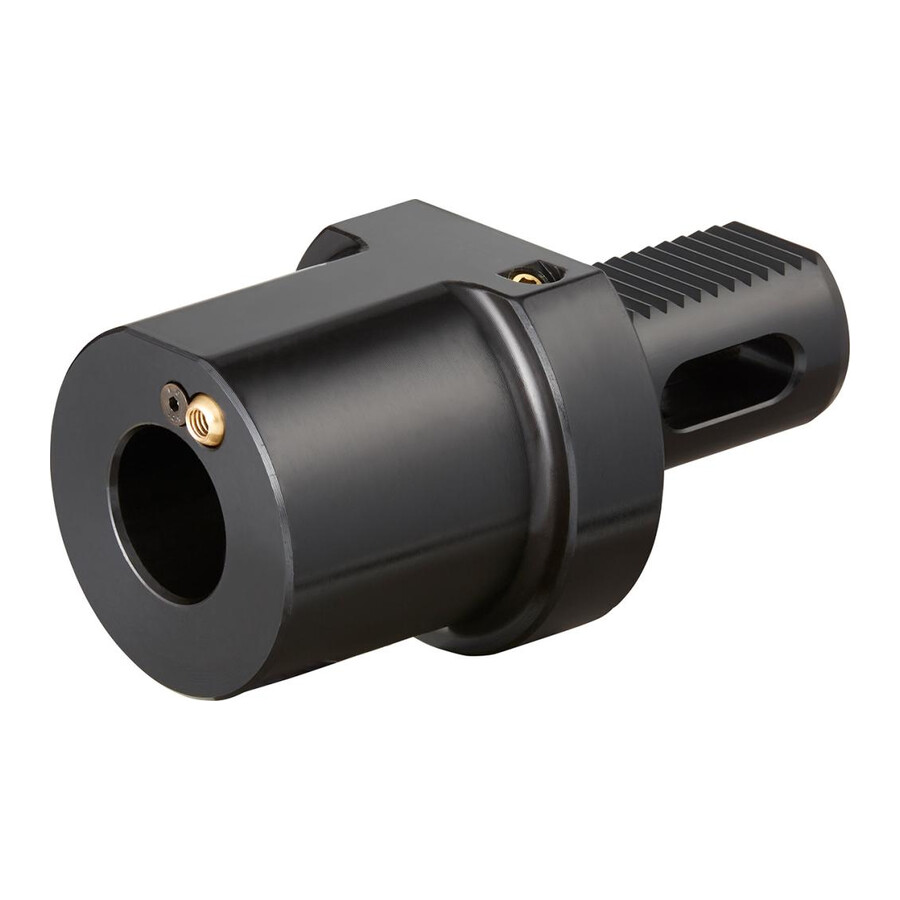

Uchwyt narzędziowy VDI DIN 69880 pod stożek Morsea F 30mmxMK2 Fortis

Uchwyt VDI pod stożek Morse'a MK2 30 mm Fortis

Specjalistyczny uchwyt narzędziowy VDI w kształcie F przeznaczony jest do mocowania narzędzi z chwytem stożkowym Morse'a w głowicach rewolwerowych tokarek CNC. Zapewnia stabilne, precyzyjne mocowanie oraz umożliwia doprowadzenie chłodziwa bezpośrednio do narzędzia skrawającego, co jest istotne w procesach obróbki seryjnej.

Cechy i korzyści

• Standard VDI, kształt F – kompatybilność z typowymi głowicami rewolwerowymi, ułatwiająca integrację z istniejącym parkiem maszynowym.
• Mocowanie pod stożek Morse'a MK2 – możliwość stosowania standardowych narzędzi z chwytem stożkowym, co redukuje koszt oprzyrządowania.
• Średnica chwytu VDI 30 mm – dopasowanie do popularnego rozmiaru, zapewniające sztywne i bezpieczne mocowanie uchwytu.
• Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – stabilne osadzenie i powtarzalność ustawienia narzędzia, co przekłada się na dokładność obróbki.
• Otwór doprowadzający chłodziwo – lepsze odprowadzenie ciepła i wiórów, pozwalające zwiększyć trwałość narzędzia skrawającego i poprawić jakość powierzchni.

Zastosowanie

Uchwyt znajduje zastosowanie w tokarkach CNC wyposażonych w głowice rewolwerowe z oprawkami VDI 30, wszędzie tam, gdzie wymagane jest mocowanie narzędzi z chwytem stożkowym Morse'a MK2. Sprawdza się w produkcji seryjnej i małoseryjnej w zakładach obróbki skrawaniem, działach utrzymania ruchu oraz narzędziowniach, przy frezowaniu, wierceniu i rozwiercaniu z wykorzystaniem chłodzenia przez uchwyt.

Specyfikacja techniczna

• Typ uchwytu: VDI 30
• Kształt: F
• Stożek: MK 2
• Średnica chwytu: 30 mm
• D2: 55 mm
• D3: 68 mm
• Średnica odsadzenia: 68 mm
• H1: 28 mm
• Wysokość: 28 mm
• L1: 36 mm
• L2: 27 mm
• Długość mocowania: 27 mm
• Norma: DIN 69880
• Doprowadzenie chłodziwa: otwór doprowadzający chłodziwo
