Uchwyt narzędziowy VDI DIN 69880 stożek Morse’a MK2 VDI 40 Fortis

Uchwyt VDI z mocowaniem pod stożek Morsea 40 mm x MK2 Fortis

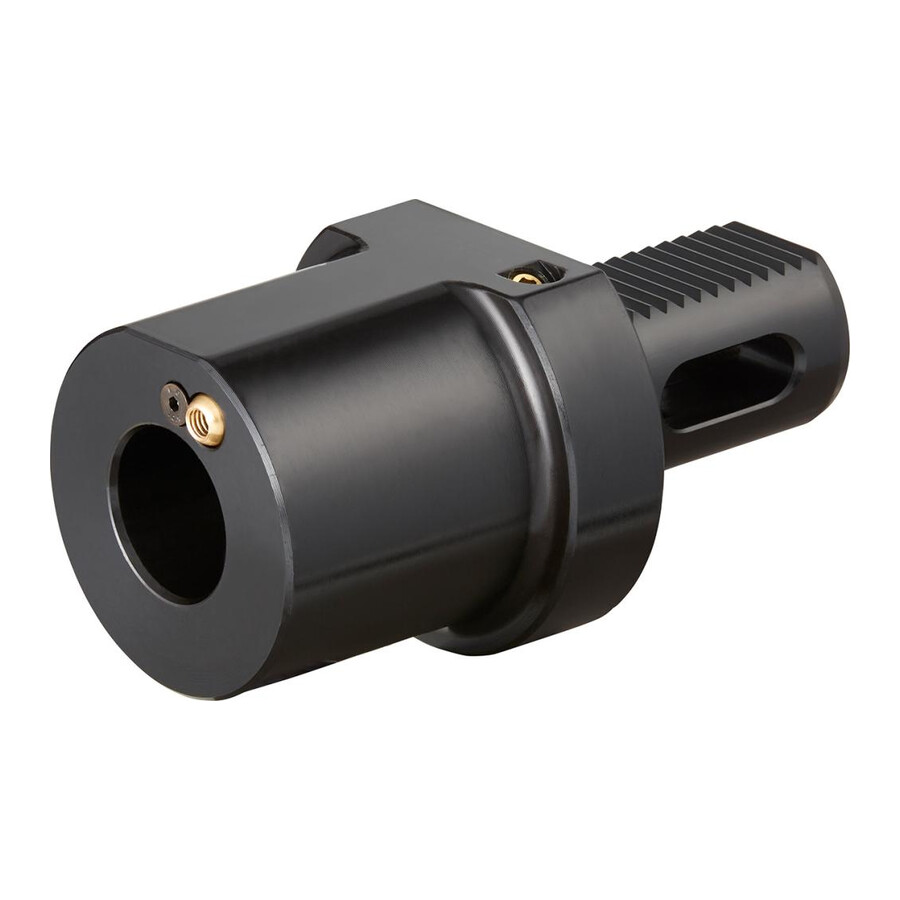

Specjalistyczny uchwyt narzędziowy typu VDI w kształcie F, przeznaczony do mocowania narzędzi z chwytem stożkowym Morse'a MK2 w oprawkach VDI 40. Rozwiązanie dla użytkowników tokarek CNC i automatów tokarskich, którzy oczekują powtarzalnego mocowania i stabilnej pracy narzędzia.

Cechy i korzyści

• Standard VDI 40 – kompatybilność z imakami narzędziowymi i rewolwerami przystosowanymi do oprawek VDI 40, co ułatwia integrację z istniejącymi maszynami.
• Mocowanie pod stożek Morse'a MK2 – możliwość szybkiego i pewnego osadzania narzędzi z chwytem MK2, co skraca czasy przezbrojeń.
• Hartowany i szlifowany trzpień – zwiększona trwałość uchwytu oraz stabilne mocowanie, przekładające się na mniejsze zużycie narzędzi skrawających.
• Szlifowana powierzchnia przyłożenia – precyzyjne pozycjonowanie na imaku, co poprawia powtarzalność ustawienia narzędzia i jakość obróbki.
• Otwór doprowadzający chłodziwo – możliwość doprowadzenia chłodziwa przez uchwyt bezpośrednio do narzędzia, co wspiera stabilność procesu i wydłuża trwałość ostrza.
• Kształt F wg DIN 69880 – zgodność z normą ułatwia dobór i wymianę uchwytów w istniejących systemach mocowania.

Zastosowanie

Uchwyt znajduje zastosowanie w tokarkach CNC oraz rewolwerowych wyposażonych w system mocowania VDI 40, wszędzie tam, gdzie wykorzystywane są narzędzia z chwytem stożkowym Morse'a MK2. Sprawdza się w produkcji seryjnej i małoseryjnej w zakładach obróbki metalu, narzędziowniach oraz w działach utrzymania ruchu, które potrzebują stabilnego uchwytu narzędziowego z doprowadzeniem chłodziwa.

Specyfikacja techniczna

• Rozmiar: VDI 40
• Średnica chwytu: 40 mm
• Uchwyt: VDI 40
• D2: 55 mm
• D3: 83 mm
• H1: 32,5 mm
• L1: 36 mm
• L2: 22 mm
• Wysokość: 32,5 mm
• Stożek: MK 2
• Norma: DIN 69880
• Kształt: F
• Doprowadzenie chłodziwa: otwór doprowadzający chłodziwo
