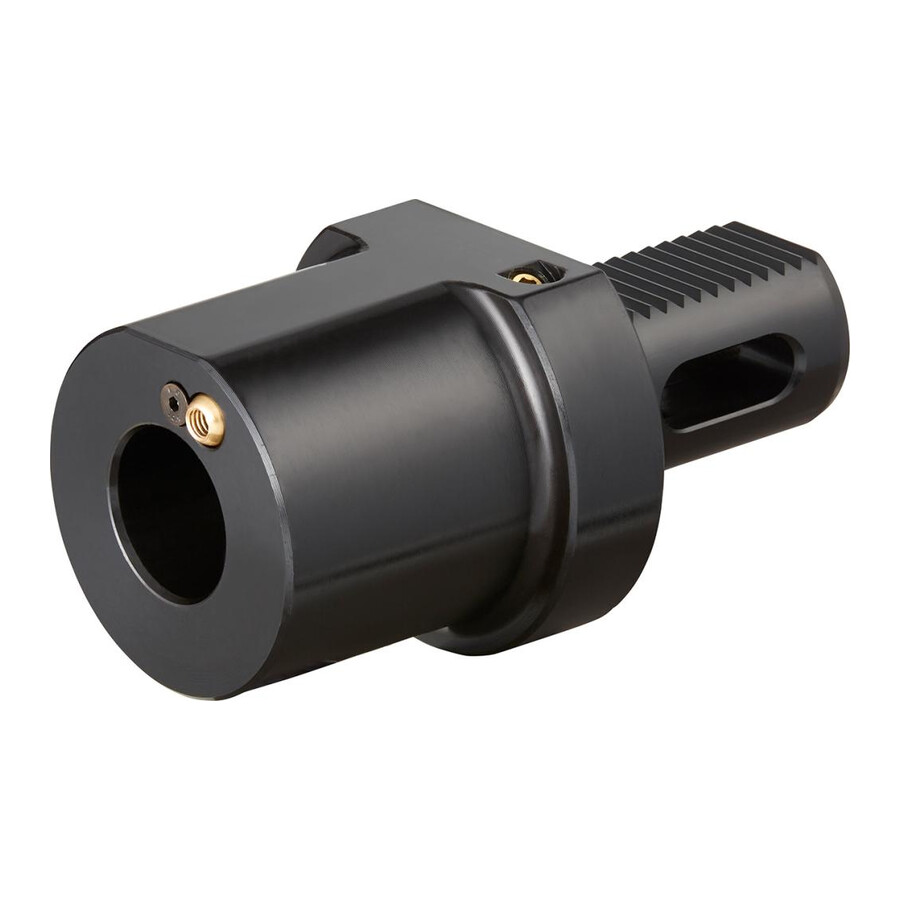

Uchwyt narzędziowy VDI kształt F DIN 69880 MK2 VDI 50 Fortis

Uchwyt VDI narzędziowy pod stożek Morse'a MK2 50 mm Fortis

Specjalistyczny uchwyt narzędziowy typu VDI w kształcie F przeznaczony do mocowania narzędzi z chwytem stożkowym Morse'a w obrabiarkach CNC i tokarkach. Rozwiązanie dedykowane dla narzędziowni, działów utrzymania ruchu oraz produkcji seryjnej, gdzie liczy się powtarzalność obróbki i stabilne mocowanie.

Cechy i korzyści

• Standard VDI 50 – łatwa integracja z istniejącym systemem oprawkowym i szybka wymiana uchwytu bez przeróbek imaka narzędziowego.
• Mocowanie pod stożek Morse'a MK 2 – możliwość stosowania szerokiej gamy narzędzi z chwytem stożkowym, co ogranicza potrzebę zakupu dodatkowych oprawek.
• Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – stabilne osadzenie w imaku i zmniejszone ryzyko przesunięć, co przekłada się na powtarzalną geometrię detali.
• Otwór doprowadzający chłodziwo – możliwość podawania chłodziwa bezpośrednio do strefy skrawania, co poprawia trwałość narzędzia i jakość powierzchni.
• Kształt F według DIN 69880 – zgodność z normą ułatwia dobór kompatybilnych elementów i standaryzację oprzyrządowania na wielu maszynach.

Zastosowanie

Uchwyt przeznaczony jest do tokarek oraz obrabiarek wyposażonych w imaki narzędziowe z gniazdem VDI 50, w szczególności w produkcji seryjnej i małoseryjnej elementów toczonych. Stosowany do montażu wierteł, rozwiertaków i innych narzędzi z chwytem stożkowym Morse'a MK2 wszędzie tam, gdzie wymagane jest precyzyjne pozycjonowanie, stabilne mocowanie oraz możliwość doprowadzenia chłodziwa do narzędzia.

Specyfikacja techniczna

• Rozmiar: VDI 50
• Średnica chwytu: 50 mm
• Uchwyt: VDI 50
• D2: 55 mm
• D3: 98 mm
• H1: 35 mm
• L1: 36 mm
• L2: 30 mm
• Wysokość: 35 mm
• Stożek: MK 2
• Długość mocowania: 30 mm
• Norma: DIN 69880
• Typ uchwytu: kształt F
• Chłodzenie: otwór doprowadzający chłodziwo
