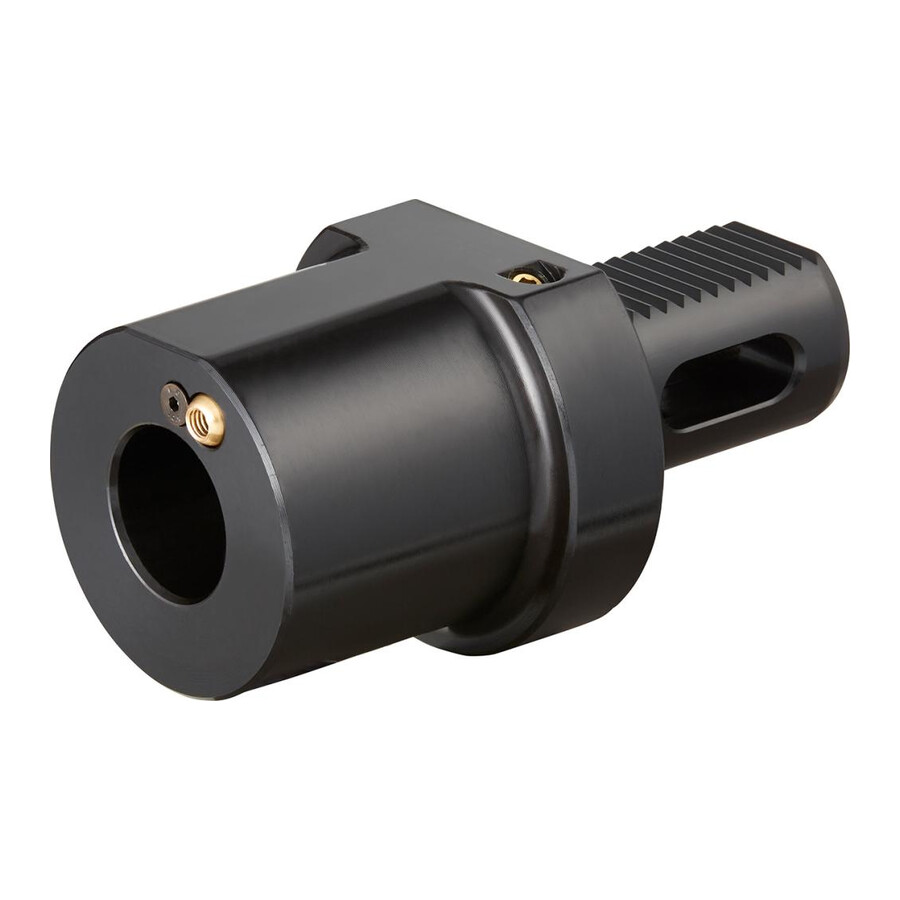

Uchwyt narzędziowy VDI kształt F do stożka Morse'a MK5 50 mm Fortis

Uchwyt VDI z mocowaniem pod stożek Morsea MK 5 50 mm Fortis

Precyzyjny uchwyt narzędziowy w systemie VDI, przeznaczony do mocowania narzędzi z chwytem stożkowym Morse'a, stosowany w tokarkach CNC i automatach tokarskich. Rozwiązanie dla narzędziowni, działów utrzymania ruchu oraz producentów wymagających stabilnego i powtarzalnego mocowania oprawek z stożkiem MK 5.

Cechy i korzyści

• Standard DIN 69880 – łatwa integracja z istniejącymi rewolwerami tokarskimi i głowicami narzędziowymi w standardzie VDI.
• Mocowanie narzędzi z chwytem stożkowym Morse'a – możliwość stosowania szerokiej gamy oprawek i narzędzi z stożkiem MK 5 bez dodatkowych adapterów.
• Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – zwiększona trwałość uchwytu oraz stabilne, powtarzalne mocowanie narzędzi, co przekłada się na mniejsze zużycie i lepszą jakość obróbki.
• Otwór doprowadzający chłodziwo – możliwość pracy z chłodzeniem przez uchwyt, co poprawia warunki skrawania i żywotność narzędzi.
• Średnica chwytu VDI 50 – dopasowanie do popularnych rewolwerów tokarskich z gniazdem VDI 50, co ułatwia standaryzację oprzyrządowania w parku maszynowym.

Zastosowanie

Przeznaczony do tokarek CNC i konwencjonalnych wyposażonych w rewolwer narzędziowy VDI 50, w obróbce wałków, tulei i detali wymagających stosowania narzędzi z chwytem stożkowym Morse'a MK 5. Sprawdza się w produkcji seryjnej i małoseryjnej w zakładach obróbki metali, narzędziowniach oraz działach utrzymania ruchu, gdzie wymagana jest powtarzalna pozycja narzędzia i możliwość doprowadzenia chłodziwa przez uchwyt.

Specyfikacja techniczna

• Średnica chwytu: 50 mm
• Uchwyt: VDI 50
• D2: 75 mm
• D3: 98 mm
• H1: 35 mm
• L1: 72 mm
• L2: 30 mm
• Wysokość: 35 mm
• Stożek: MK 5
• Średnica odsadzenia: 98 mm
• Długość mocowania: 30 mm
• Norma: DIN 69880
• Otwór doprowadzający chłodziwo: tak
• Kształt: F
