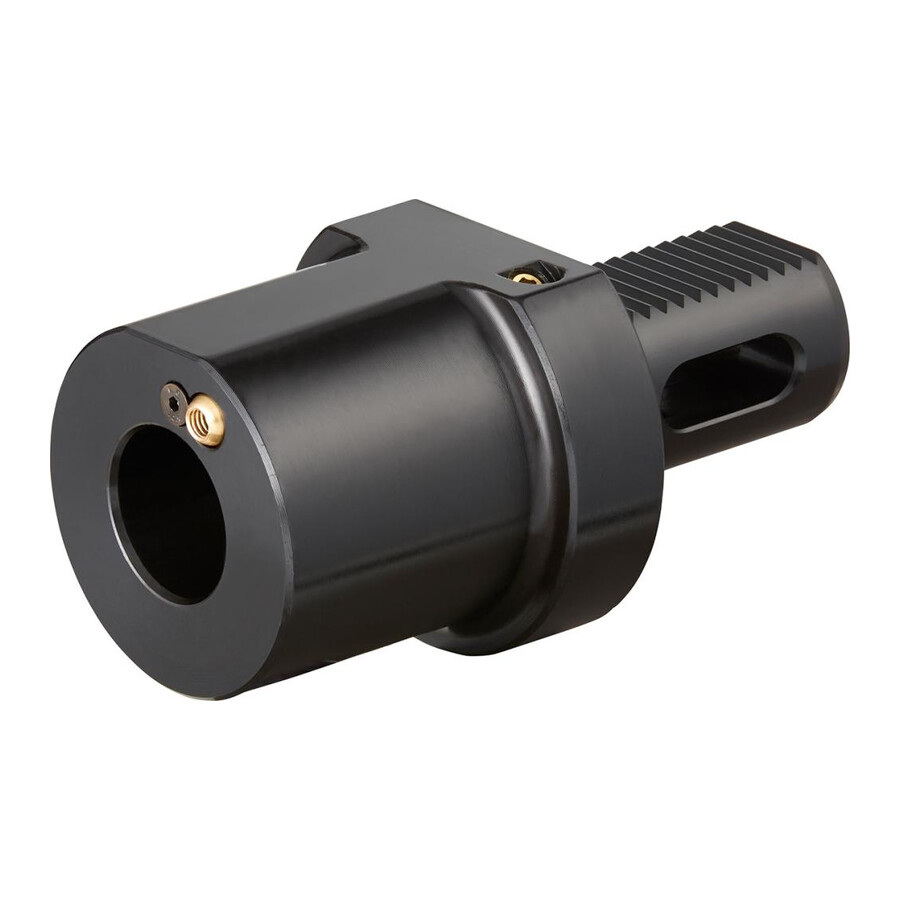

Uchwyt narzędziowy VDI kształt F stożek Morse’a MK3 50 mm Fortis

Uchwyt narzędziowy VDI pod stożek Morse'a 50 mm MK3 Fortis

Profesjonalny uchwyt narzędziowy typu VDI w kształcie F, przeznaczony do mocowania narzędzi z chwytem stożkowym Morse'a na suportach tokarek wyposażonych w rewolwery VDI. Rozwiązanie dedykowane dla działów utrzymania ruchu, narzędziowni i warsztatów obróbki skrawaniem, które wymagają stabilnego i powtarzalnego mocowania narzędzi.

Cechy i korzyści

• Standard VDI 50 – kompatybilność z uchwytami rewolwerowymi zgodnymi z DIN 69880, co ułatwia dobór i wymianę oprzyrządowania.
• Mocowanie pod stożek Morse'a MK3 – możliwość szybkiego montażu narzędzi z chwytem Morse'a, co skraca czas przezbrojeń i zwiększa elastyczność parku maszynowego.
• Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – stabilne i sztywne mocowanie, ograniczenie drgań i poprawa jakości obróbki.
• Otwór doprowadzający chłodziwo – umożliwia doprowadzenie czynnika chłodząco-smarującego bezpośrednio do strefy skrawania, co wydłuża trwałość narzędzia i poprawia parametry obróbki.
• Dokładnie określone wymiary montażowe – łatwiejsze planowanie zabudowy na rewolwerze i minimalizacja ryzyka kolizji z innymi narzędziami.

Zastosowanie

Uchwyt przeznaczony jest do pracy na tokarkach z rewolwerem VDI w standardzie DIN 69880, wszędzie tam, gdzie stosowane są narzędzia z chwytem stożkowym Morse'a MK3. Sprawdza się w produkcji seryjnej i małoseryjnej w zakładach obróbki metalu, narzędziowniach oraz w działach utrzymania ruchu, gdzie liczy się szybka wymiana narzędzi, powtarzalne ustawienie oraz możliwość doprowadzenia chłodziwa przez uchwyt.

Specyfikacja techniczna

• Norma: DIN 69880
• Typ uchwytu: VDI, kształt F
• Uchwyt: VDI 50
• Średnica chwytu: 50 mm
• Stożek: MK 3
• D2: 58 mm
• D3: 98 mm
• Średnica odsadzenia: 98 mm
• H1: 35 mm
• Wysokość: 35 mm
• L1: 45 mm
• L2: 30 mm
• Długość mocowania: 30 mm
• Otwór doprowadzający chłodziwo: tak
• Trzpień i powierzchnia przyłożenia: hartowane i szlifowane
