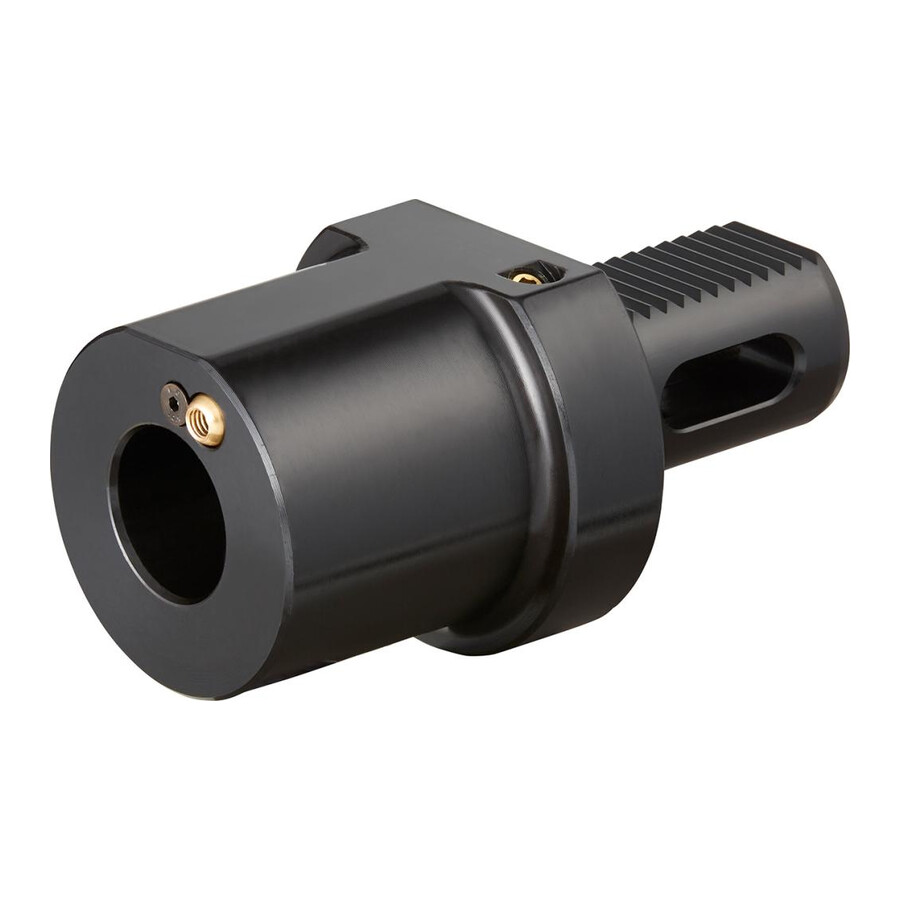

Uchwyt narzędziowy VDI kształt F stożek Morse’a MK4 40 mm Fortis

Uchwyt VDI z mocowaniem pod stożek Morsea 40 mm MK4 FORTIS

Precyzyjny uchwyt narzędziowy typu VDI kształt F przeznaczony do mocowania narzędzi z chwytem stożkowym Morse'a na tokarkach i centrach obróbczych z oprawkami VDI. Rozwiązanie dla narzędziowni, działów utrzymania ruchu i produkcji wymagającej powtarzalnego, sztywnego mocowania.

Cechy i korzyści

• Standard DIN 69880 – kompatybilność z głowicami rewolwerowymi i imakami narzędziowymi zgodnymi z powszechnie stosowaną normą.
• Mocowanie stożka Morse'a MK4 – możliwość szybkiego montażu narzędzi z chwytem stożkowym, bez potrzeby dodatkowych adapterów.
• Trzpień i powierzchnia przyłożenia hartowane i szlifowane – stabilne osadzenie w imaku oraz redukcja bicia, co przekłada się na lepszą jakość obróbki.
• Otwór doprowadzający chłodziwo – umożliwia doprowadzenie chłodziwa bezpośrednio do strefy skrawania, co zwiększa trwałość narzędzia i poprawia proces.
• Średnica chwytu VDI 40 mm – dopasowanie do popularnych imaków narzędziowych w tokarkach CNC i konwencjonalnych.
• Geometria kształtu F – przystosowanie do mocowania narzędzi osiowych w systemie VDI.

Zastosowanie

Uchwyt przeznaczony do montażu narzędzi osiowych z chwytem stożkowym Morse'a MK4 w oprawkach VDI 40 w tokarkach i centrach tokarskich. Stosowany w produkcji seryjnej i jednostkowej w obrabiarkach wyposażonych w głowice rewolwerowe z mocowaniem według DIN 69880, m.in. w działach obróbki skrawaniem, utrzymania ruchu oraz w warsztatach narzędziowych.

Specyfikacja techniczna

• Standard: DIN 69880
• Typ uchwytu: VDI, kształt F
• Średnica chwytu: 40 mm
• Uchwyt: VDI 40
• D2: 68 mm
• D3: 83 mm
• H1: 32,5 mm
• L1: 80 mm
• L2: 22 mm
• Wysokość: 32,5 mm
• Stożek: MK 4
• Średnica odsadzenia: 83 mm
• Długość mocowania: 22 mm
• Otwór doprowadzający chłodziwo: tak
• Trzpień i powierzchnia przyłożenia: hartowane i szlifowane
